Vad är skillnaden mellan ett elektromekaniskt relä och ett halvledarrelä? – EMR vs SSR förklaras

Arbetsprinciper för elektromagnetiska reläer och halvledarreläer

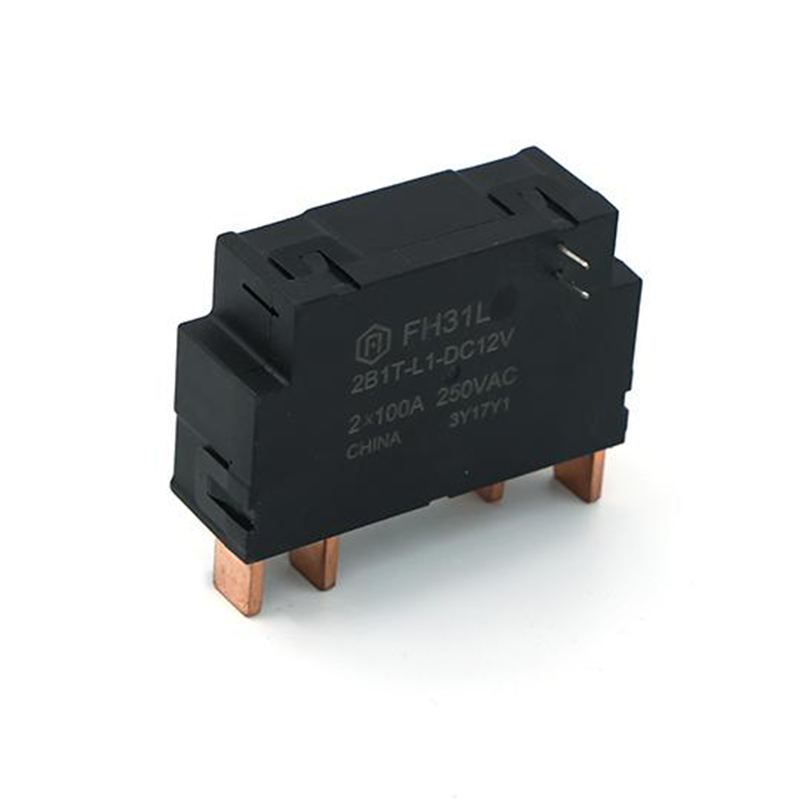

Elektromagnetiskt relä (EMR)

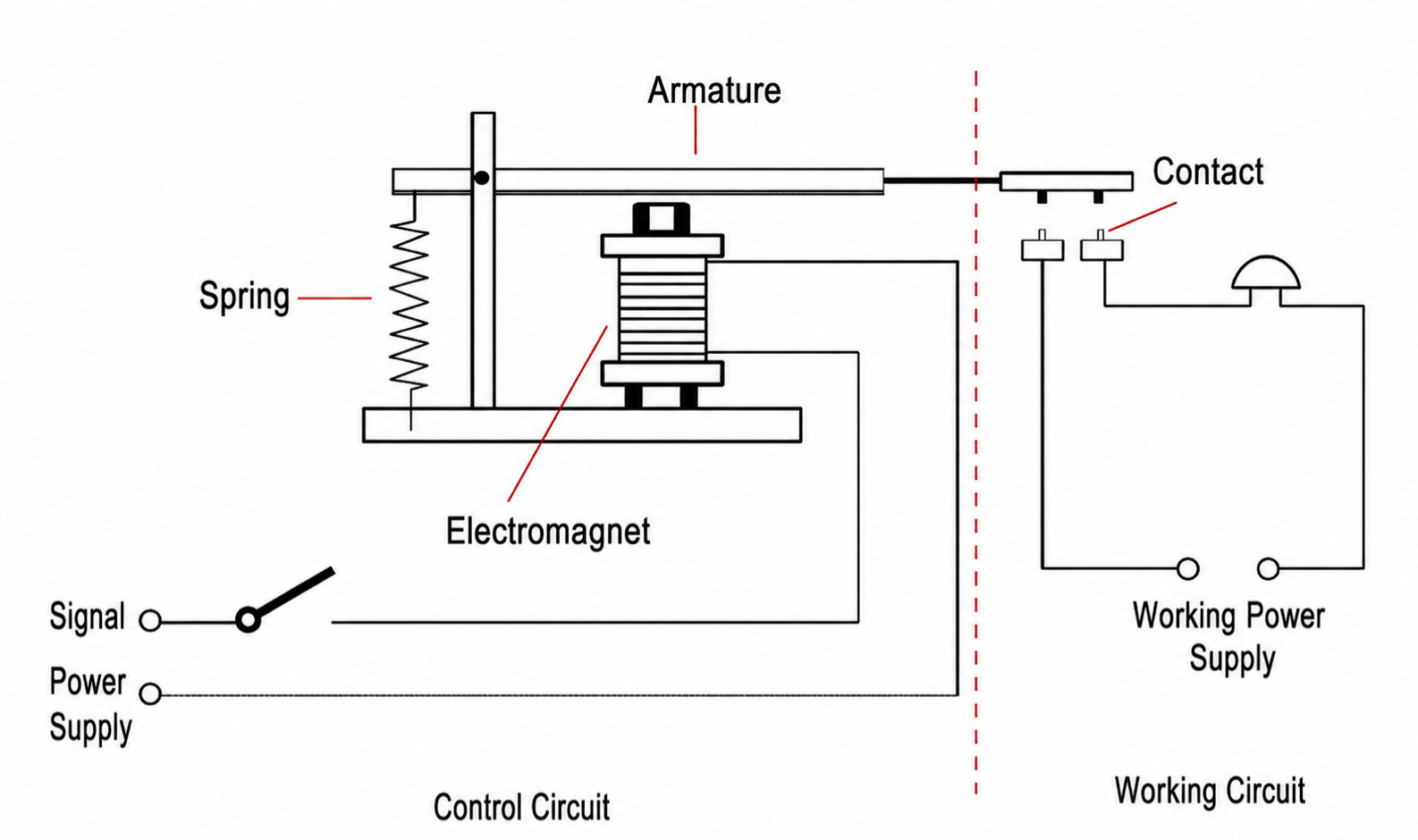

Historien om elektromagnetiska reläer går tillbaka till utvecklingen av telegrafteknik på 1800-talet. Deras funktion är baserad på elektromagnetisk induktion: när spolen vid kontrolländen aktiveras genererar den ett magnetfält som attraherar ankaret, vilket gör att mekaniska kontakter sluts eller öppnas och därigenom styr belastningskretsen.

Egenskaper:

• Innehåller fysiska rörliga delar (kontakter och armatur).
• Kontrollprocessen liknar en "fysisk switch" med intuitiva och tydliga på/av-lägen.
• Med förbehåll för mekaniskt slitage, ljusbågsbildning och kontaktstudsproblem.

Solid-State Relay (SSR)

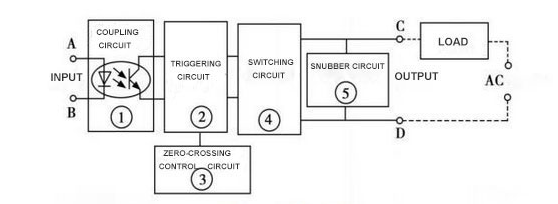

Solid-state-reläer är en ny typ av relä som har dykt upp under de senaste decennierna med utvecklingen av krafthalvledarenheter. De innehåller inga mekaniska kontakter internt och är vanligtvis sammansatta av komponenter som optokopplare, tyristorer (SCR), triacs, MOSFETs eller IGBTs. Styrsignalen vid ingångsänden är optiskt isolerad och driver sedan krafthalvledarenheterna att slås på eller av och därigenom styra belastningskretsen.

Egenskaper:

• Inga mekaniska komponenter; växling uppnås genom elektroniska element.
• Hög växlingshastighet (vanligtvis millisekund eller till och med mikrosekundnivå).
• Tyst drift utan ljusbågsbildning eller mekaniskt slitage.
• Presenterar framåtspänningsfall och mindre läckström.

Nyckelprestanda och karakteristiska skillnader

Prestandavariationer i reläer bestämmer ofta direkt deras tillämpningsvärde. Viktiga distinktioner inkluderar:

Växlingshastighet

Elektromagnetiska reläer, begränsade av mekanisk drift, växlar vanligtvis inom 5–20 millisekunder. Solid-state reläer, helt styrda av elektroniska komponenter, uppnår svarstider under 1 millisekund, vilket gör dem lämpliga för högfrekvensstyrning.

Livslängd och tillförlitlighet

EMR livslängd beror på kontaktens hållbarhet. Medan mekanisk uthållighet kan nå miljontals cykler, toppar den elektriska uthålligheten ofta hundratusentals cykler, med betydande försämring under hög ström eller frekventa omkopplingsförhållanden. SSRs saknar mekaniskt slitage, vilket teoretiskt ger nästan oändlig livslängd. De kan fungera stabilt på lång sikt så länge som elektroniska komponenter förblir intakta.

Brus och elektromagnetiska störningar

EMR:er producerar ett "klickande" ljud under växling, och ljusbågar mellan kontakter kan orsaka elektromagnetiska störningar. SSR:er fungerar helt tyst utan ljusbågsbildning, vilket gör dem särskilt lämpliga för bruskänslig medicinsk utrustning, laboratorie- och kommunikationsutrustning.

Strömförbrukning och värmealstring

EMR:er förbrukar ström när spolen aktiveras, men spänningsfallet över kontakterna är extremt lågt när de väl är ledande, vilket resulterar i försumbar extra strömförbrukning i belastningssektionen. SSR genererar märkbar värme på grund av deras ledningsspänningsfall när belastningsströmmen ökar, vilket kräver ytterligare värmeavledningsdesign.

Isolering och säkerhet

EMR:er uppvisar praktiskt taget ingen läckström när kontakterna är öppna, vilket ger utmärkt isolering. SSR:er har vanligtvis en liten läckström i avstängt tillstånd, vilket kräver särskild uppmärksamhet för applikationer som kräver "nollläckage" (t.ex. mätinstrument, medicinsk utrustning).

Applikationsscenarier och urvalsöverväganden

Val av relä beror på belastningstyp, kontrollfrekvens, driftsmiljö och budgetbegränsningar.

Lämpliga scenarier för elektromagnetiska reläer

Lågfrekvenskontroll : Traditionella laster som belysning, värmare och motorer.

Höga strömstötar : EMR-kontakter klarar inkopplingsströmmar bättre.

Budgetbegränsningar : EMR erbjuder låg kostnad med enkelt underhåll och utbyte.

Lämpliga scenarier för halvledarreläer

Högfrekvenskontroll : Snabb omkoppling i automatiserade produktionslinjer.

Bullerkänsliga miljöer : Sjukhus, laboratorier, precisionsinstrument.

Hårda förhållanden : SSR ger större tillförlitlighet i inställningar med hög vibration eller hög luftfuktighet.

Trend mot hybridanvändning

Ingenjörer kombinerar ofta EMR och SSR inom system. Till exempel hanterar SSR:er högfrekvent snabbväxling medan EMR:er ger slutlig isolering eller nödkretsnedkoppling. Detta tillvägagångssätt förlänger livslängden samtidigt som kostnaderna sänks.

Jämförelse av livslängd och tillförlitlighetstest

Livslängd är ett kritiskt mått i relätekniska tillämpningar. Experimentella data illustrerar:

• En typisk EMR uppnår 100 000 elektriska cykler vid märkström, vilket sträcker sig till 500 000 cykler under lätta belastningsförhållanden.
• Under identiska förhållanden kan en SSR lätt motstå tiotals miljoner kopplingsoperationer, vars livslängd till stor del bestäms av spänningsmotståndsförmågan och termisk avledning av dess halvledarkomponenter.

Dessutom överträffar SSR vanligtvis EMR i tuffa miljöer. Till exempel, i scenarier med hög luftfuktighet eller hög vibration, kan EMR-kontakter oxidera, uppvisa studs eller till och med fastna, medan SSR:er förblir opåverkade av mekaniska faktorer.

Framtida utvecklingstrender

Med framväxten av smart tillverkning, Internet of Things och ny energi, utvecklas efterfrågan på reläer i nya riktningar:

Högfrekvenskontroll : Eftersom automationsutrustning i allt högre grad förlitar sig på höghastighetskontroll kommer SSRs marknadsandel att fortsätta att expandera.

Hög effekt & termisk optimering : Framsteg inom halvledarteknik kommer gradvis att minska ledningsförlusterna i nya SSR, vilket minskar beroendet av värmeavledning.

Smarta reläer : Framtida reläer kan integrera statusövervakning, självskydd och fjärrkommunikationsfunktioner, och utvecklas mot "smarta moduler".

Hybridreläer : Genom att kombinera EMR:s höga strömförande kapacitet med SSR:s höghastighetskopplingsprestanda, utvecklas hybridreläer av ett ökande antal tillverkare.
