I en tid då ny energiproduktion, energilagringssystem och laddningshögar för elfordon snabbt blir utbredda, påverkar nya energireläer, som viktiga kopplingskomponenter i kretsar, direkt den stabila driften av komplett utrustning genom deras strömförande förmåga, säkerhetsisoleringsnivå och långsiktig tillförlitlighet. FH20T är ett högeffekts PCB-relä designat för dessa behov. Den erbjuder 43A omkopplingsförmåga, 1 Form A-kontakt, ett alternativ för 2,0 mm kontaktgap och spolenergibesparande hållfunktion, vilket gör den till ett idealiskt val för solcellsväxelriktare, laddningshögar och andra applikationer.

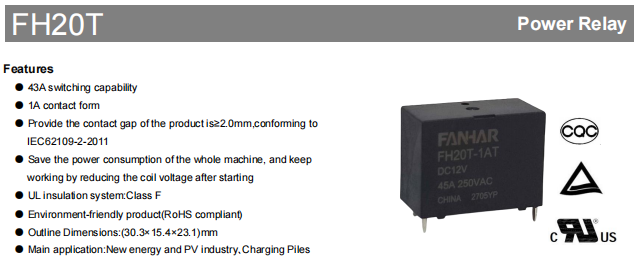

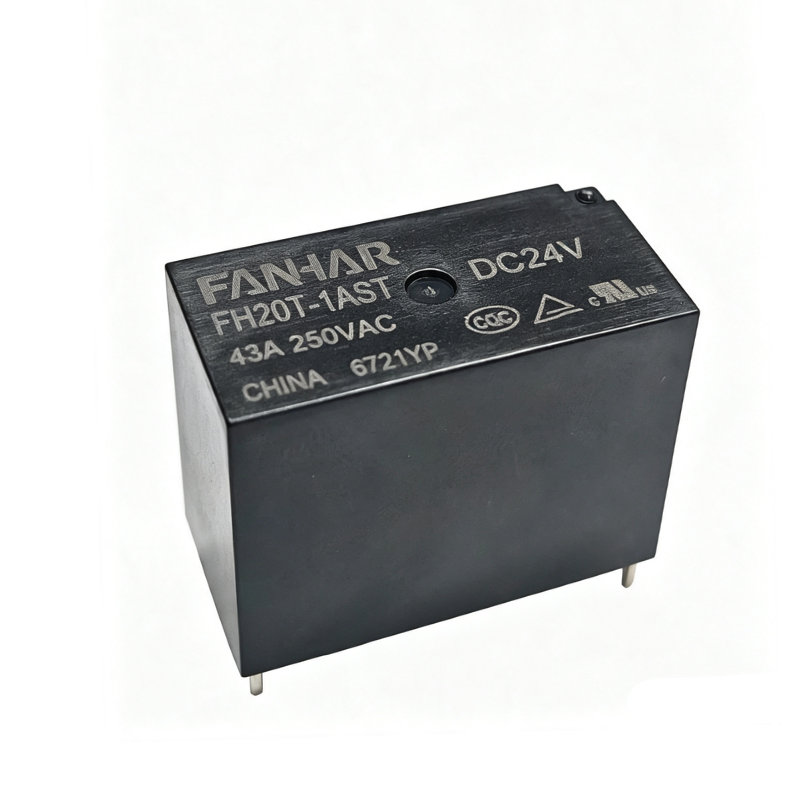

FH20T 43A Nytt energirelä FANHAR FH20T är ett PCB-relä med 43A kopplingskapacitet, 1 Form A-kontakt och ett valfritt 2,0 mm kontaktgap. Den överensstämmer med IEC62109-2:2011 och är lämplig för ny energi, solceller, laddningsstaplar och andra applikationer. Den stöder minskning av spolspänningen efter start för att bibehålla driften, vilket sparar den totala strömförbrukningen. Den har ett UL klass F-isoleringssystem och är RoHS-kompatibel. Visa produkt → Kärnfördelar: Säker, effektiv, högtemperaturbeständig
Tillräckligt kontaktgap, uppfyller standarder för solcellssäkerhet
Gapet efter att de interna kontakterna på ett relä öppnat påverkar direkt isoleringssäkerheten. FH20T erbjuder två alternativ för kontaktgap: standardtypen Noll är 1,8 mm och BG-typen är 2,0 mm. När produktens kontaktgap är ≥2,0 mm, överensstämmer det med IEC62109-2:2011, "Säkerhetskrav för strömomvandlare för solcellssystem." För högspänningstillämpningar som fotovoltaiska växelriktare och laddningshögar kan valet av BG-version bättre uppfylla kraven på säkerhetsisolering.
Minska spänningen efter uppstart för hållning, sänker den totala strömförbrukningen avsevärt
FH20T stöder en arbetsstrategi för att minska spolspänningen efter start för att bibehålla driften. Efter att reläet drar in behöver bara en lägre spolespänning upprätthållas för att hålla kontakterna stängda. Jämfört med kontinuerlig fullspänningsdrift kan detta effektivt minska spolens strömförbrukning. Rekommendationerna för hållspänning som ges i databladet är:
- Omgivningstemperatur 23°C: hållspänning 40%–70% Un
- Omgivningstemperatur 85°C: hållspänning 40%–55% Un
Denna funktion hjälper till att minska systemets temperaturökning och effektförlust, vilket gör den lämplig för laddning av högar, växelriktare och annan utrustning som behöver långvarig standby eller kontinuerlig drift.
UL klass F isoleringssystem, anpassning till högtemperaturmiljöer
FH20T använder ett UL klass F-isoleringssystem, vilket hjälper till att upprätthålla isoleringens tillförlitlighet i högtemperaturmiljöer. Dess driftstemperaturområde är -40°C till 85°C, anpassat till de breda temperaturkraven i nya energi- och industriella styrscenarier.
Miljövänliga material, RoHS-kompatibel
Produkten uppfyller RoHS miljökrav och innehåller inte skadliga ämnen som bly, kvicksilver och sexvärt krom. Det kan uppfylla kraven i regioner med strikta miljöbestämmelser, såsom Europeiska unionen, för export.
Lastkapacitet och elektriska parametrar
Kontaktsystemet i FH20T använder AgSnO2-material, som kombinerar motstånd mot svetsning och bågerosion. Den initiala kontaktresistansen kontrolleras till ≤100mΩ (under 6VDC 1A testförhållanden), vilket säkerställer låg ledningsförlust. När det gäller isoleringsprestanda når den initiala isolationsresistansen 1000MΩ (500VDC), den dielektriska styrkan mellan öppna kontakter är 2500VAC/1min och den dielektriska styrkan mellan spole och kontakter är 4500VAC/1min, vilket ger tillräcklig säkerhetsmarginal för hög-lågspänningsisolering. Drifttiden är ≤20 ms, och utlösningstiden är ≤10 ms, vilket uppfyller svarshastighetskraven för de flesta industriella styr- och kraftelektroniktillämpningar.
Huvudlast och elektriska parametrar
| Objekt | Parameter |
|---|---|
| Kontaktformulär | 1A |
| Kontaktmaterial | AgSnO₂ |
| Nominell belastning | 43A 250VAC |
| Max. omkopplingsspänning | 277VAC |
| Max. växlingsström | 43A |
| Max. växlingskapacitet | 11250VA |
| Min. tillåten belastning | 5VDC 100mA |
| Kontaktmotstånd | ≤100mΩ (6VDC 1A) |
| Isolationsmotstånd | 1000MΩ (500VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 2500VAC, 1min; mellan spole och kontakter: 4500VAC, 1min |
| Drifttid | ≤20 ms |
| Släpptid | ≤10 ms |
| Uppsägning | PCB |
Spolespecifikationer och energibesparande hållning
FH20T tillhandahåller tre standardspolspänningar: DC5V, DC12V och DC24V, alla med en nominell effekt på 3800mW. Olika spolspänningar motsvarar olika driftspänningar, utlösningsspänningar, märkströmmar och spolresistanser, vilket gör att användarna snabbt kan matcha efter systemkontrollspänningen. Driftspänningen är den minsta spänning som krävs för tillförlitlig indragning av reläet, och konstruktionen bör säkerställa att drivspänningen inte är lägre än detta värde; utlösningsspänningen bestämmer känsligheten för återställning av strömavstängning.
Specifikationer för spole
| Nominell Spänning | Driftspänning VDC | Släpp spänning VDC | Märkström (±10%) | Kollmotstånd (±10%) | Nominell Kraft | Max spänning |
|---|---|---|---|---|---|---|
| DC 5V | ≤3,75 | 0.25 | 760mA | 6,60Ω | 3800mW | DC 6,0V |
| DC 12V | ≤9.00 | 0.60 | 316,7mA | 37.9 | DC 14,4V | |
| Tolerans | 0,1 % till 5 % | 1.20 | 158,3mA | 151.6 | DC 28,8V |
Rekommendation för hållspänning: vid en omgivningstemperatur på 23°C är hållspänningen 40 %–70 % Un; vid 85°C är det 40%–55% Un. Genom att minska spänningen efter start för att hålla, kan reläet förbli indraget samtidigt som det effektivt minskar spolens strömförbrukning, vilket hjälper hela utrustningen att uppnå energibesparande design. Om systemet har extremt höga krav på strömförbrukning kan en högre spolespänning (som 24V) väljas. Dess driftsström är mindre och med den spänningsreducerande hållfunktionen kan den totala strömförbrukningen minskas ytterligare.
Mekanisk styrka och miljöanpassningsförmåga
Ny energiutrustning utsätts ofta för vibrationer, stötar och stora temperaturförändringar. FH20T presterar bra i mekanisk prestanda: funktionell stötmotstånd kan nå 196m/s² (20g), och destruktivt stötmotstånd når 980m/s² (100g), tillräckligt för att klara av oavsiktliga kollisioner under transport och installation. Vibrationsmotståndet är 10Hz–55Hz med en amplitud på 1,5 mm, vilket säkerställer stabil drift nära vibrationskällor som fläktar och kompressorer. Drifttemperaturområdet är -40°C till 85°C, och luftfuktighetstoleransen är 5 %–85 %, anpassad till fuktiga miljöer.
| Objekt | Parameter |
|---|---|
| Stötmotstånd | Funktionell: 196m/s² (20g); destruktiv: 980m/s² (100g) |
| Vibrationsmotstånd | 10Hz–55Hz, 1,5 mm DA |
| -40°C till 85°C | 0,1 % till 5 % |
| Driftfuktighet | 5%–85% |
| Mekaniskt liv | 2×10⁵ ops |
| Elektrisk livslängd | 43A 250VAC, 2×10⁴ ops (ON/OFF=1s/9s, rumstemperatur) |
| Vikt | Ca. 23g |
När det gäller livslängd är den mekaniska livslängden 2×10⁵ operationer, och den elektriska livslängden är 2×10⁴ operationer under 43A 250VAC, PÅ/AV-förhållande 1s/9s och rumstemperaturförhållanden. Ovanstående livslängdsdata är referensvärden under de testförhållanden som anges i databladet. Den faktiska livslängden kommer att påverkas av belastningstyp, kopplingsfrekvens, omgivningstemperatur och andra faktorer. För utrustning som laddningshögar och växelriktare kan denna livslängd uppfylla flera års normala användningscykler.
Konstruktion och urval baserat på driftmiljö
FH20T tillhandahåller två interna strukturskyddsmetoder, som kan väljas i enlighet med renheten i den faktiska arbetsmiljön:
- Flussäker: Lämplig för rena miljöer, fri från korrosiva gaser som H₂S, SO₂, NO₂ och ledande damm. Denna typ kan förhindra att flussmedel tränger in under lödning och har en kostnadsfördel.
- Plastförseglad: Rekommenderas för icke-rena miljöer som industriplatser och utomhusskåp som kan innehålla frätande gaser eller damm. Den plastförseglade strukturen kan mer effektivt isolera externa föroreningar och säkerställa långvarigt lågt kontaktmotstånd.
De två strukturerna har samma konturmått: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). De använder standard PCB-stiftmontering. PCB-layouttoleransen rekommenderas att kontrolleras inom ±0,1 mm. För dispositionsdimensionstoleranser, se de detaljerade anteckningarna i databladet.
Typiska applikationer
FH20T är främst designad för ny energi, solcellsindustrin och laddningshögar. I dessa applikationer används det som ett PCB-monterat strömrelä för lastväxling och effektstyrning där 43A omkopplingsförmåga, hög isoleringsprestanda och ett kompakt fotavtryck krävs.
Fotovoltaiska växelriktare och PV-system
FH20T kan användas i fotovoltaiska växelriktare och PV-system för lastväxling, hjälpeffektkontroll och utgångskontroll. När designen behöver överensstämma med IEC62109-2:2011 kan BG-versionen med 2,0 mm kontaktavstånd väljas.
Laddningshögar
I laddningshögar kan FH20T användas för intern strömbrytning, utgångskontroll och extra lastkontroll. Dess 43A-växlingsförmåga och PCB-montering gör den lämplig för kompakt design av laddningsutrustning.
Ny energiutrustning
För annan ny energiutrustning tillhandahåller FH20T en kopplingslösning för effektstyrning och lastväxling. Om reläet används för kontinuerlig strömföring, bör nedstötning utvärderas baserat på omgivningstemperatur, PCB-kopparfolie och terminaltemperaturökning.
Vanliga frågor
F1: Vilka spolespänningsspecifikationer ger FH20T?
Standard spolspänningar inkluderar DC5V, DC12V och DC24V, alla med en nominell effekt på 3800mW. För specifik driftspänning, utlösningsspänning och spolresistans, se tabellen "Spolespecifikationer" ovan.
F2: Hur väljer man mellan flödessäker och plastförseglad?
Bedöm efter renligheten i driftsmiljön: rena miljöer (fria från frätande gaser som H₂S, SO₂, NO₂, damm och andra föroreningar) rekommenderas att använda Fluxtäta; icke-rena miljöer (som innehåller ovanstående frätande gaser eller föroreningar) rekommenderas att använda plastförseglad.
F3: Uppfyller produkten miljökrav?
Ja, FH20T är en RoHS-kompatibel produkt.
F4: Är 43A för FH20T en kontinuerlig strömförande förmåga eller en växlingsförmåga?
Databladet specificerar en märklast på 43A 250VAC (resistiv last), en maximal kopplingsström på 43A och en maximal kopplingskapacitet på 11250VA. Om den används för kontinuerlig strömföring, bör nedstämplingsutvärdering utföras i kombination med omgivningstemperatur, PCB-kopparfolie och terminal temperaturökning.
Slutsats
FH20T nytt energirelä tar 43A omkopplingskapacitet, BG version ≥2,0 mm säkerhetsgap, IEC62109-2:2011 överensstämmelse, UL klass F isoleringssystem och spolespänningsreducerande hållfunktion som dess kärna konkurrenskraft. Den uppfyller inte bara de strikta säkerhetsisoleringskraven för fotovoltaiska växelriktare, utan anpassar sig också till strävan efter hög ström och lång livslängd i laddningshögar för elfordon. Dess kompakta PCB-design och flexibla miljöanpassningsförmåga gör den till en pålitlig växlingskomponent i nya energikraftprodukter.
För fler spolspänningsmodeller eller anpassningstjänster, vänligen kontakta vårt tekniska supportteam. Specifikationerna kan ändras utan föregående meddelande. Se det senaste officiella databladet.
