Produktöversikt

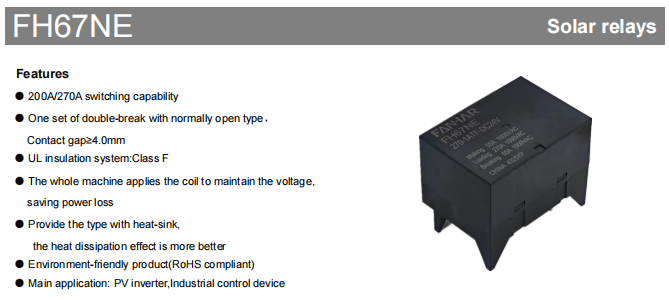

Den FH67NE är en högpresterande, hög effekt nytt energirelä utvecklad av Zhejiang Fanhar Electronics (FANHAR) för ny solenergi och industriella högbelastningstillämpningar. Den finns tillgänglig i två alternativ för kontaktomkoppling – 200A och 270A – med en enkel uppsättning dubbelbrytande, normalt öppna kontakter med ett kontaktavstånd på 4,0 mm eller mer. Genom att använda AgSnO₂ som kontaktmaterial kan reläet växla upp till 220A (200A-version) eller 275A (270A-version) vid 1000VAC, med maximal omkopplingskapacitet på 220.000VA respektive 275.000VA. Med enastående elektrisk prestanda, rigorös säkerhetsdesign och omfattande internationella certifieringar har FH67NE blivit en central kopplingskomponent i krävande applikationer som PV-växelriktare, energilagringssystem och industriell styrutrustning.
När den globala PV-installerade kapaciteten fortsätter att öka och energilagringsindustrin expanderar snabbt, ställer nya energisystem allt strängare krav på reläer när det gäller högströmskapacitet, högspänningssäkerhetsmarginaler och långsiktig tillförlitlighet. FH67NE är just Fanhars flaggskepps nya energireläprodukt som utvecklats som svar på denna industritrend, och som effektivt tillgodoser det akuta marknadens behov av reläer med hög effekt, hög säkerhet och låg energiförbrukning.
Urvalsguide: Jämförelse av 200A och 270A versioner
Den FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Märkström (bärande) | 200A | 270A |
| Max. Växlingsström | 220A | 275A |
| Max. Växlingskapacitet | 220 000 VA | 275 000 VA |

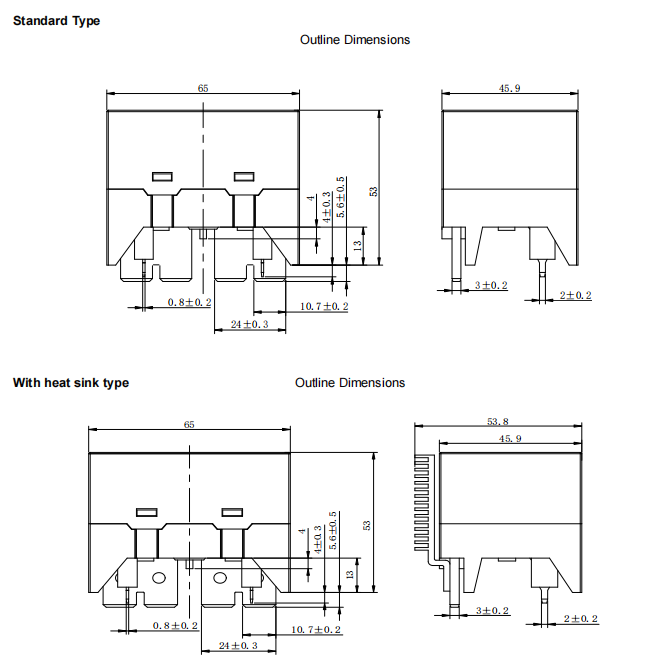

Båda versionerna är identiska i kontaktgap (≥4,0 mm), isoleringsklass (klass F), spolparametrar och övergripande dimensioner. Valet bör i första hand baseras på systemets faktiska lastström och kopplingskapacitetskrav.
Kärntekniska fördelar
Dubbelbrytande struktur för högspänningssäkerhet
Den product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Klass F isoleringssystem för hög temperatur och lång livslängd
Den UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Valfri kylflänsdesign för förbättrad värmehantering
Den FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Miljökompatibel och globalt anpassningsbar
Den product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

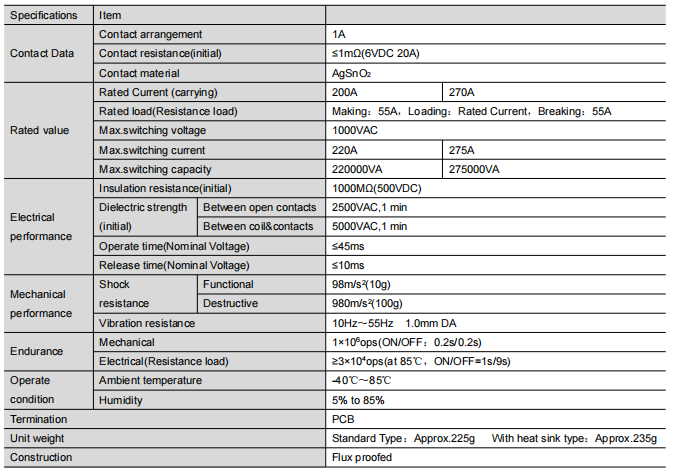

Elektrisk kärnprestanda
Lastförmåga
Den FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Kontakta Reliability
Initialt kontaktresistans är ≤1mΩ (testad vid 6VDC 20A), vilket säkerställer extremt låga ledningsförluster och uppfyller de strikta kraven på låg värme för högströmstillämpningar.
Isolering och dielektrisk styrka
Initialt isolationsmotstånd når 1000MΩ (testat vid 500VDC). Den dielektriska styrkan är enastående: 2500VAC/1min mellan öppna kontakter och 5000VAC/1min mellan spole och kontakter, vilket ger gott om säkerhetsmarginaler för systemet.
Svarstid
Drifttid (vid nominell spänning) ≤45ms, utlösningstid (vid nominell spänning) ≤10ms, erbjuder snabb och pålitlig respons för att möta de snabba växlingskontrollkraven från PV-växelriktare och annan utrustning.
Spolespecifikationer och energieffektiv drift
Den FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Märkspänning | Driftspänning (VDC) | Utlösningsspänning (VDC) | Märkström (±10%) | Spolemotstånd (±10%) | Nominell effekt | Hållande spänning | Max spänning |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7mA | 9Ω | 4W | 55%–100%Un (Omgivningstemperatur 23℃) 55%–60%Un (Omgivningstemperatur 85℃) | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4mA | 20,3 Ω | DC 10,8V | ||
| DC 12V | ≤9.00 | ≥0,60 | 333,3mA | 36Ω | DC 14,4V | ||
| DC 24V | ≤18.00 | ≥1,20 | 166,7mA | 144Ω | DC 28,8V | ||
| DC 48V | ≤36,00 | ≥2,40 | 83,3mA | 576Ω | DC 57,6V |
Användningsanmärkningar:.
Den coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
För att undvika överhettning och skador på spolen, applicera inte kontinuerligt spänning som överstiger den maximala uppehållsspänningen. Den maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Typiska tillämpningsscenarier
Som ett kärnomkopplingselement i PV-system, hanterar FH67NE säker make/break-kontroll på både DC- och AC-sidan. Dess 200A/270A höga strömförande kapacitet hanterar enkelt strömkraven från högeffekts PV-strängar, medan ≥4,0 mm kontaktgap och 5000VAC spole-till-kontakt-motståndsspänning ger betydande säkerhetsmarginaler för högspänningstillämpningar.
I system för lagring av batterienergi används FH67NE för kontroll och skydd av batteripaketets laddning/urladdning. Den låga strömförbrukningen som möjliggörs av dess magnetiska låskonstruktion överensstämmer perfekt med de strikta energieffektivitetskraven för ESS, medan dess breda driftstemperaturområde säkerställer stabil drift i utomhusförvaringsskåp och liknande miljöer.
Industriell kontrollutrustning
FH67NE erbjuder en mycket pålitlig på/av-styrningslösning för högeffekts belastningsväxling av industriell utrustning. Dess utmärkta vibrations- och stöttålighet, tillsammans med en mekanisk livslängd på upp till 1 miljon operationer, gör den kapabel att hantera olika tuffa industrimiljöer.
Certifieringar och kvalitetssäkring
Den FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Som ett nationellt högteknologiskt företag har Fanhar Electronics certifierats enligt ISO9001 kvalitetsledningssystem, ISO14001 miljöledningssystem och ISO45001 ledningssystem för arbetsmiljö och säkerhet. Företaget investerar 5–8 % av den årliga försäljningsintäkterna i FoU och har beviljats över 40 nationella bruksmodell- och uppfinningspatent. Ett kvalitetskontrollsystem i hela processen som täcker design, råvaruanskaffning och tillverkning säkerställer att varje FH67NE-relä levererar konsekvent och pålitlig kvalitet.
Slutsats
Den FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Vanliga frågor
F1: Vilka är de viktigaste skillnaderna mellan FH67NE 200A- och 270A-versionerna?
Den core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
F2: Vilka praktiska fördelar ger kontaktgapet på ≥4,0 mm?
Den large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
F3: För vilka scenarier rekommenderas kylflänsmodellen?
Den heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
F4: Vilken är miljöanpassningsförmågan hos FH67NE?
Drifttemperaturområde -40°C~85°C, luftfuktighetsområde 5%~85%. Vibrationsmotstånd 10Hz~55Hz/1.0mm DA, stöttålighet funktionellt 98m/s² (10g) och destruktivt 980m/s² (100g), uppfyller kraven i olika tuffa miljöer såsom utomhus PV-stationer och industriell distribution.
F5: Kan prover eller teknisk support tillhandahållas?
Fanhar Electronics stödjer provförsörjning och tekniskt urvalshjälp baserat på kundens krav. För speciella anpassningsbehov (strukturella, parameterjusteringar, etc.), vänligen kontakta Fanhars sälj- eller tekniska supportteam för ytterligare hjälp. Denna produktintroduktion är endast för referens. Specifikationerna kan ändras utan föregående meddelande. För den senaste tekniska dokumentationen, kontakta Fanhars säljteam.
