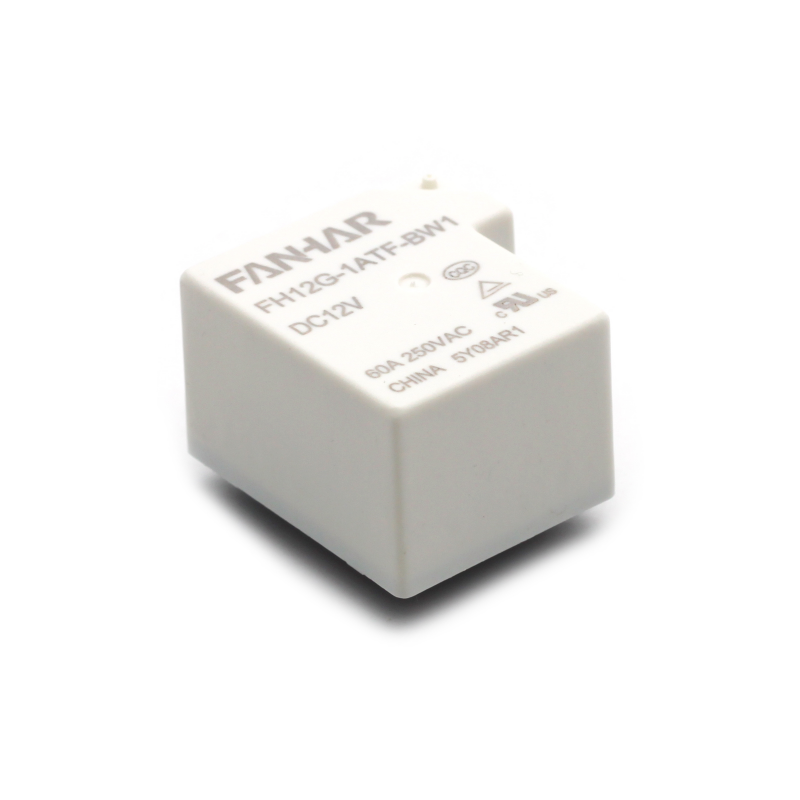

FH12G 60A Nytt energirelä UL TUV CQC-kompatibelt

Specifikationer

Objekt

Kontaktdata

Kontaktarrangemang

1A

Kontaktmotstånd (initial)

≤20mΩ(6VDC 20A)

Kontaktmaterial

AgSnO ₂

Bedömt värde

Nominell belastning (motståndsbelastning)

NO:32A/35A/43A/50A/60A   250VAC

Max.kopplingsspänning

277VAC

Max.kopplingsström

60A

Max.kopplingskapacitet

12500VA

Min.tillåtande belastning

5VDC 100mA

Elektrisk

prestanda

Isolationsmotstånd (initial)

1000MΩ(500VDC)

Dielektrisk styrka (initial)

Mellan öppna kontakter

2500 VAC, 1 min (Standardtyp)

1500VAC, 1min (känslig typ)

Mellan spole&kontakter

2500VAC, 1min

Drifttid

≤15 ms

Släpptid

≤10 ms

Mekanisk

prestanda

Stötmotstånd

Funktionell

98m/s ² (10 g)

Destruktivt

980m/s ² (100 g)

Vibrationsmotstånd

10Hz~55Hz 1,5 mm DA

Uthållighet

Mekanisk

1× 10 ⁶ ops

Elektrisk(Room temperature)

Standardtyp:
35/32A  277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
50/43A  277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
Anslutning 20A bär 43A/50A/60A brytande
20A 250/277VAC                  3×10 ⁴ ops(ON/OFF=1s/9s)
60A 277/250VAC
Känslig typ:
35/32A  277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
50/43A  277/250VAC           1×10 ⁴ ops(ON/OFF=1s/9s)
Anslutning 20A bär 43A/50A /60A brytande
20A 250/277VAC                  1×10 ⁴ ops(ON/OFF=1s/9s)

operera

skick

Omgivningstemperatur

-40℃~85℃

Fuktighet

5 % till 85 %

Uppsägning

PCB

Enhetsvikt

Cirka 38g
