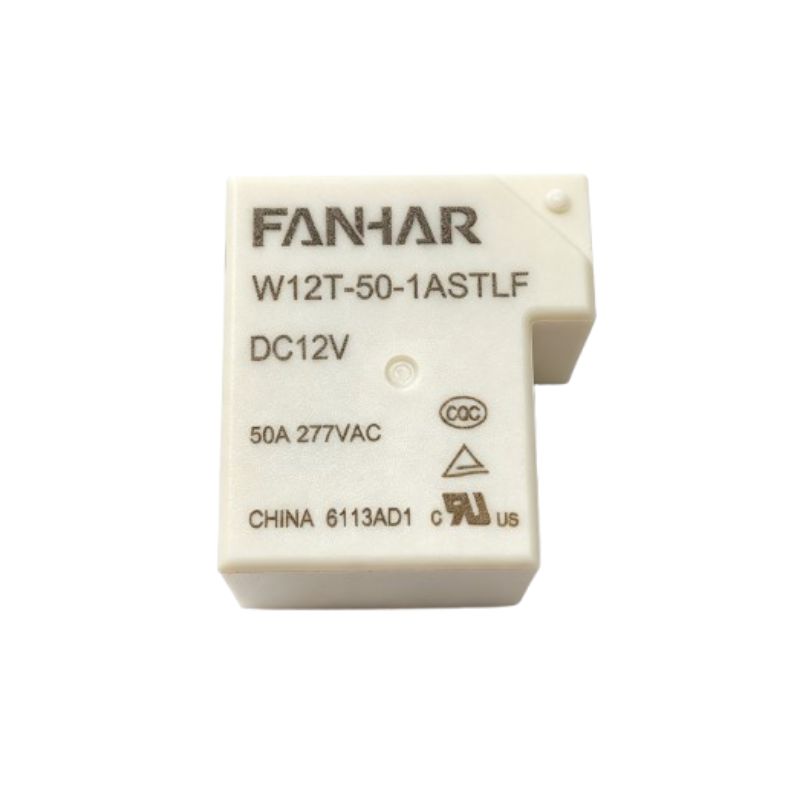

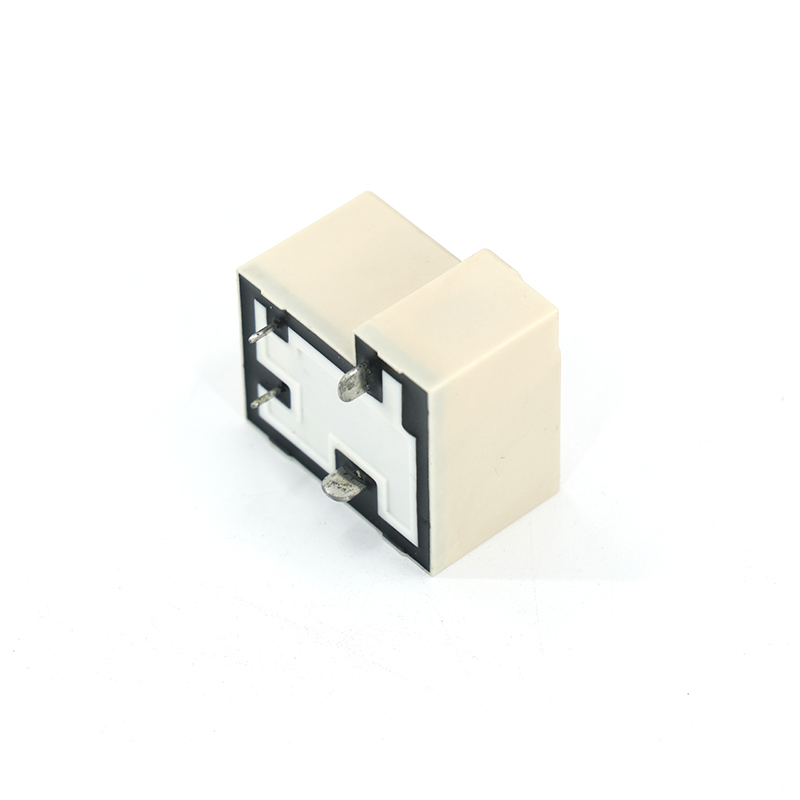

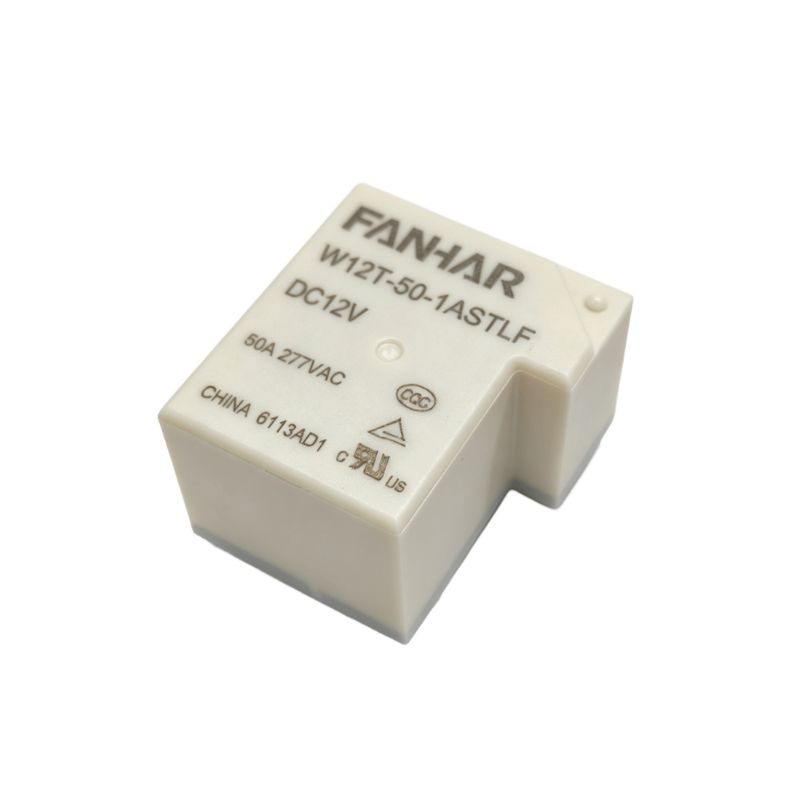

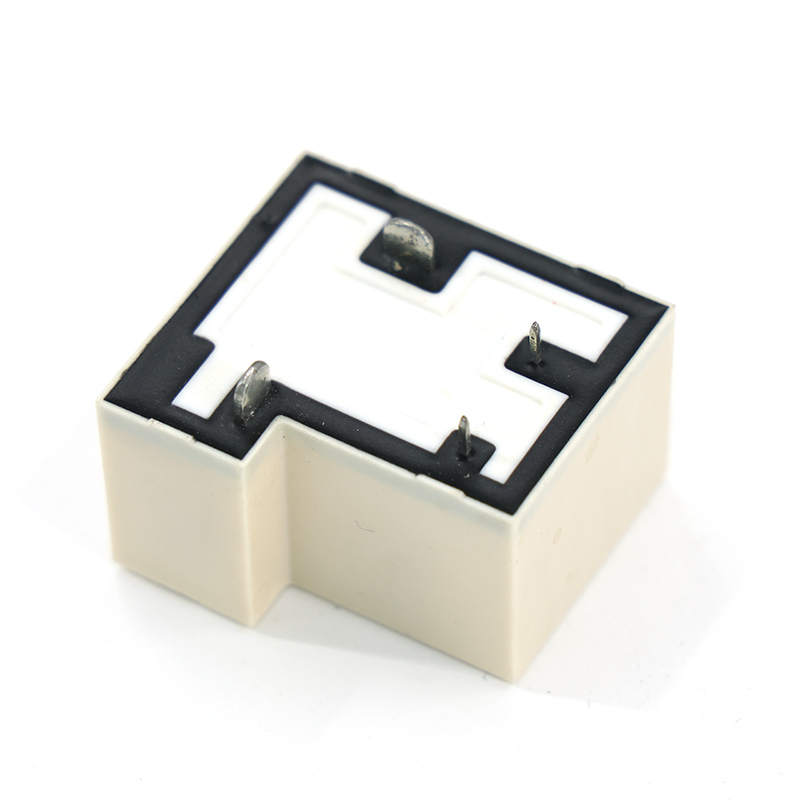

W12T-50 50A 60A Nytt energirelä UL TUV CQC-kompatibelt

Specifikationer

Objekt

Kontaktdata

Kontaktarrangemang

1A, 1C

Kontaktmotstånd (initial)

50mΩ(6VDC 1A)

Kontaktmaterial

AgSnO ₂

Bedömt värde

Nominell belastning (motståndsbelastning)

NR: 60A 277/250VAC
50A 277/250VAC
40A 277/250VAC
NC:20A 277/250VAC

Max.kopplingsspänning

277VAC

Max.kopplingsström

50A

Max.kopplingskapacitet

13850VA

Min.tillåtande belastning

5VDC 100mA

Elektrisk

prestanda

Isolationsmotstånd (initial)

1000MΩ(500VDC)

Dielektrisk styrka (initial)

Mellan öppna kontakter

1500 VAC, 1 min

Mellan spole&kontakter

2500VAC (Standardtyp)/4000VAC,1min

Drifttid

≤20 ms

Släpptid

≤10 ms

Mekanisk

prestanda

Stötmotstånd

Funktionell

98m/s2

Destruktivt

980m/s2

Vibrationsmotstånd

10Hz~55Hz 1,5 mm DA

Uthållighet

Mekanisk

5× 106 ops

Elektrisk(Room temperature)

NO:60A  277/250VAC                 1×10 ⁴ ops  (PÅ/AV=1s/9s)
50A 277/250VAC                2×10 ⁴ ops  (PÅ/AV=1s/9s)
40A 277/250VAC                3×10 ⁴ ops  (PÅ/AV=1s/9s)
NC:20A 277/250VAC                 2×10 ⁴ ops  (PÅ/AV=1s/9s)

Driftskick

Omgivningstemperatur

-40℃~85℃

Fuktighet

5 % till 90 %

Uppsägning

PCB

Enhetsvikt

Cirka 30 g

Konstruktion

Plastförseglad, flödessäker
