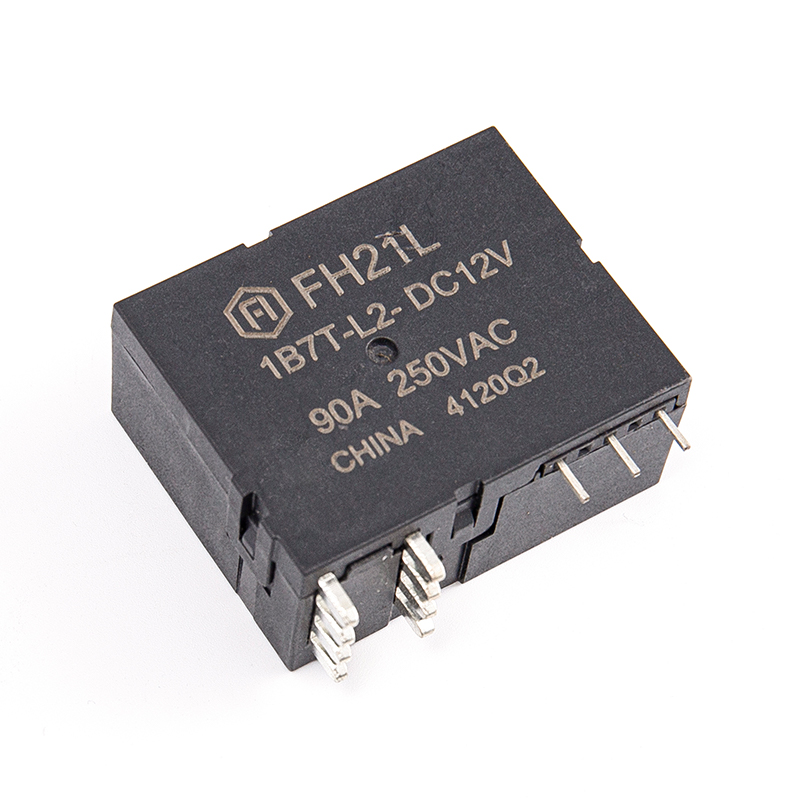

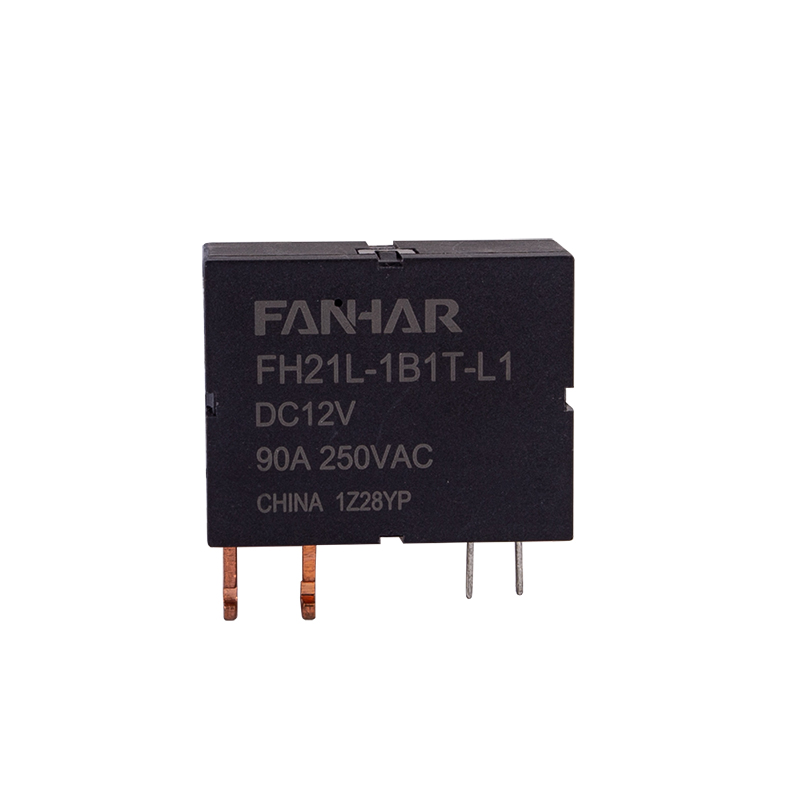

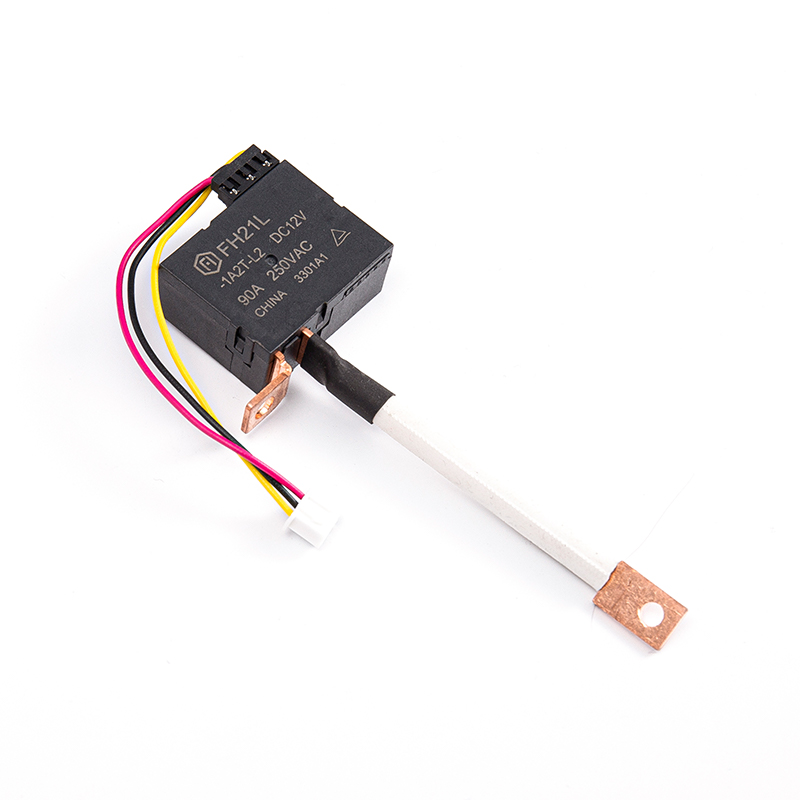

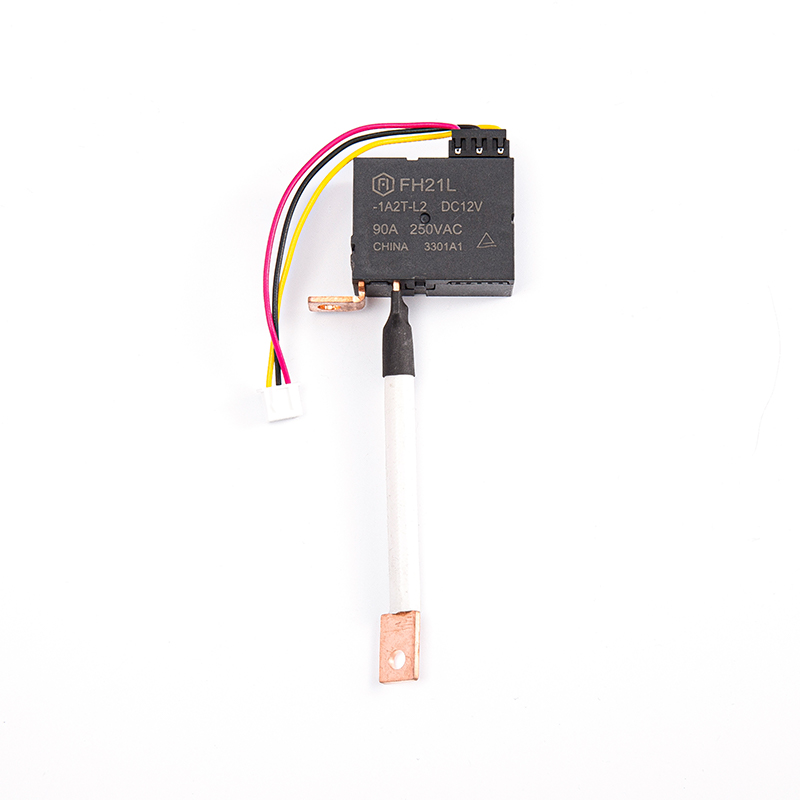

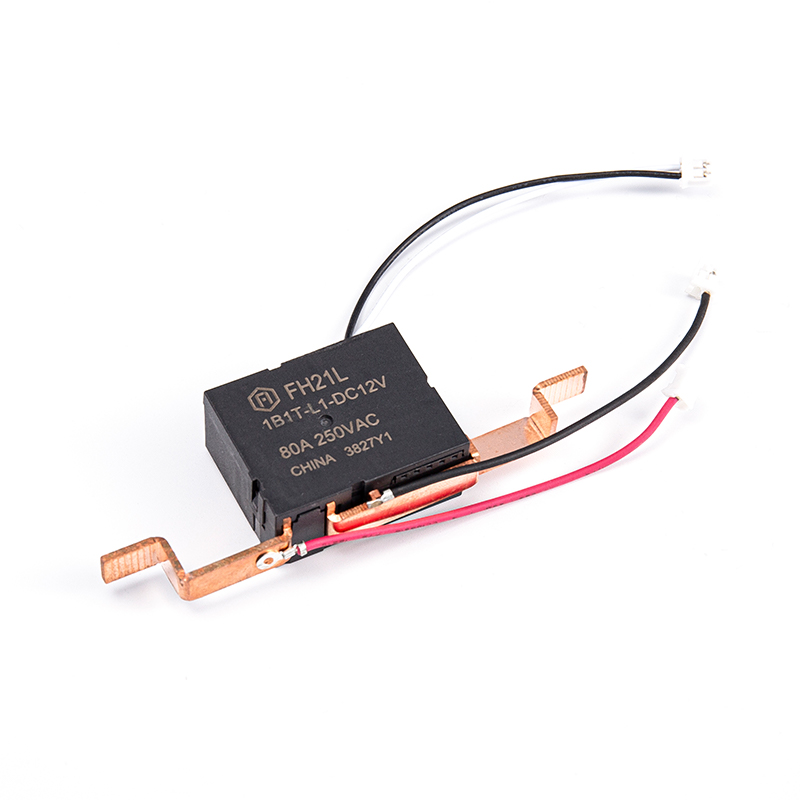

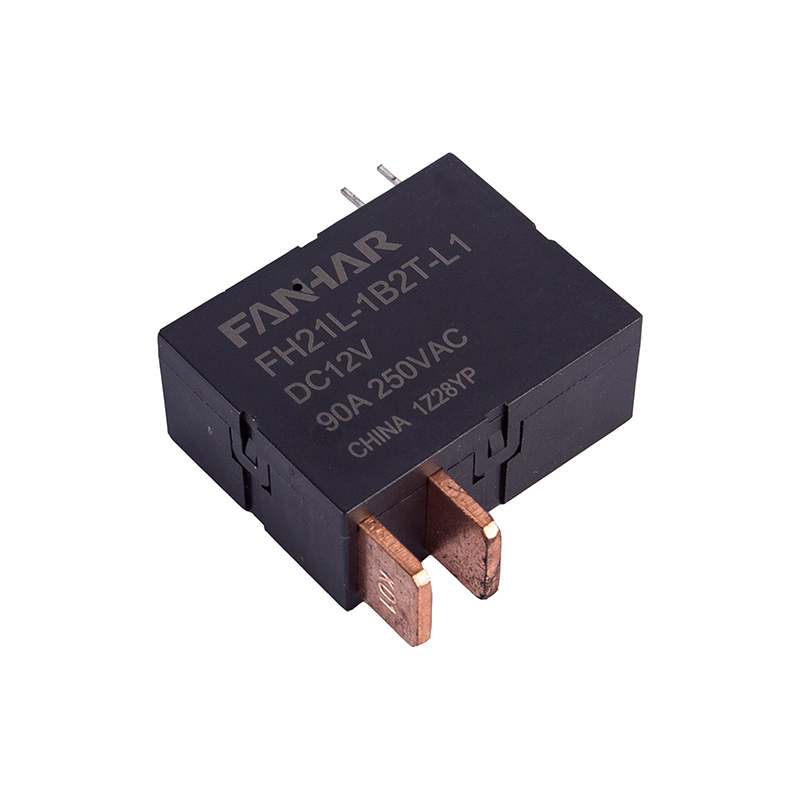

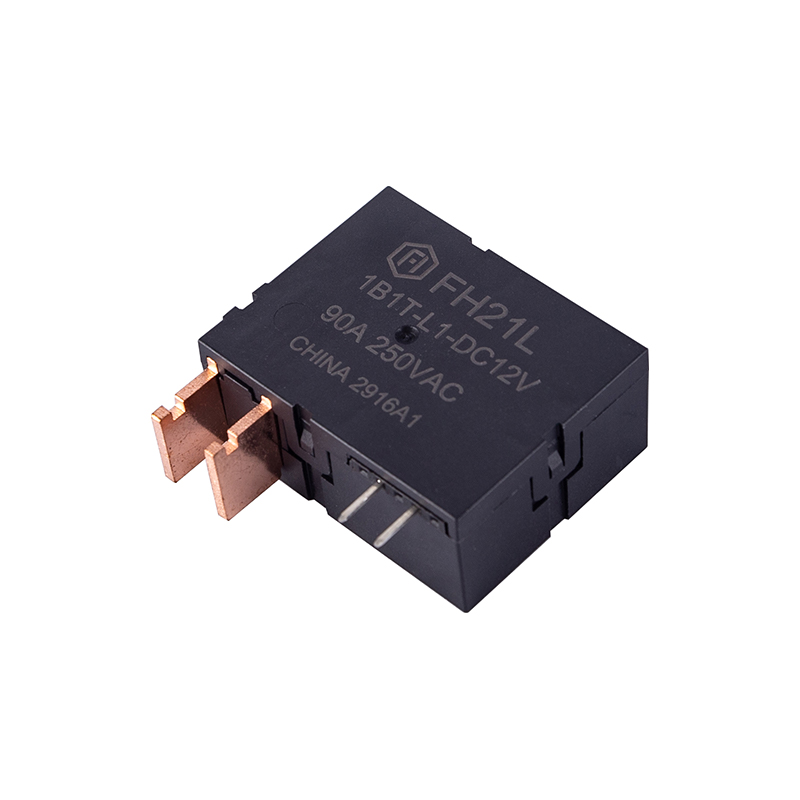

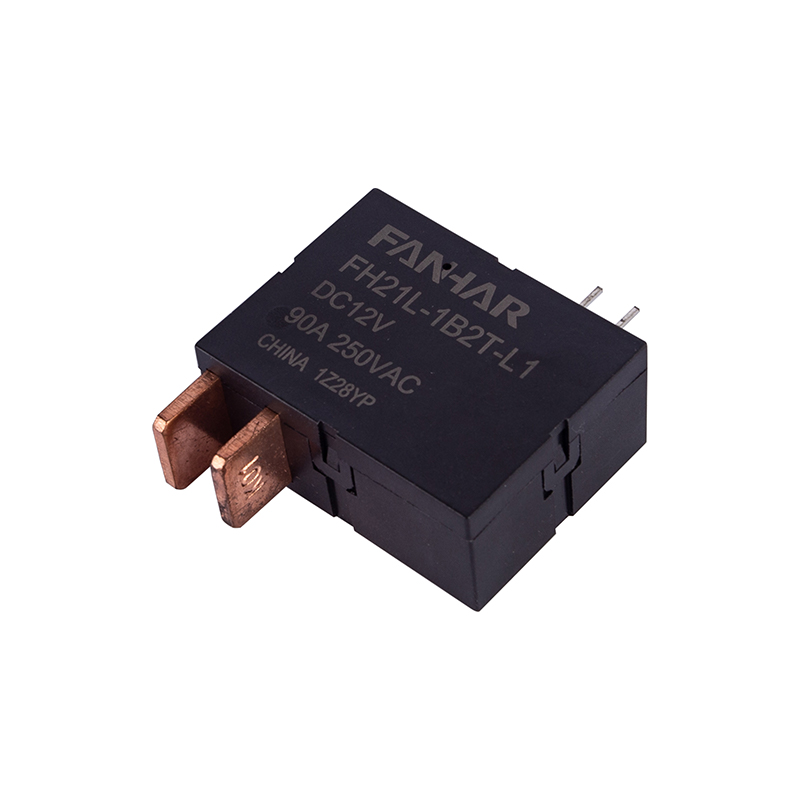

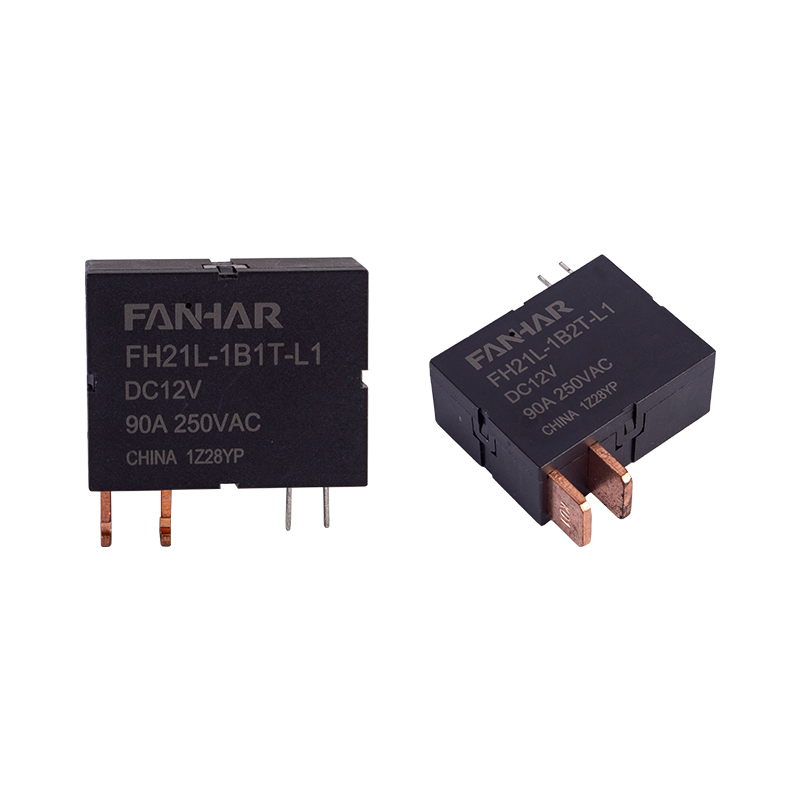

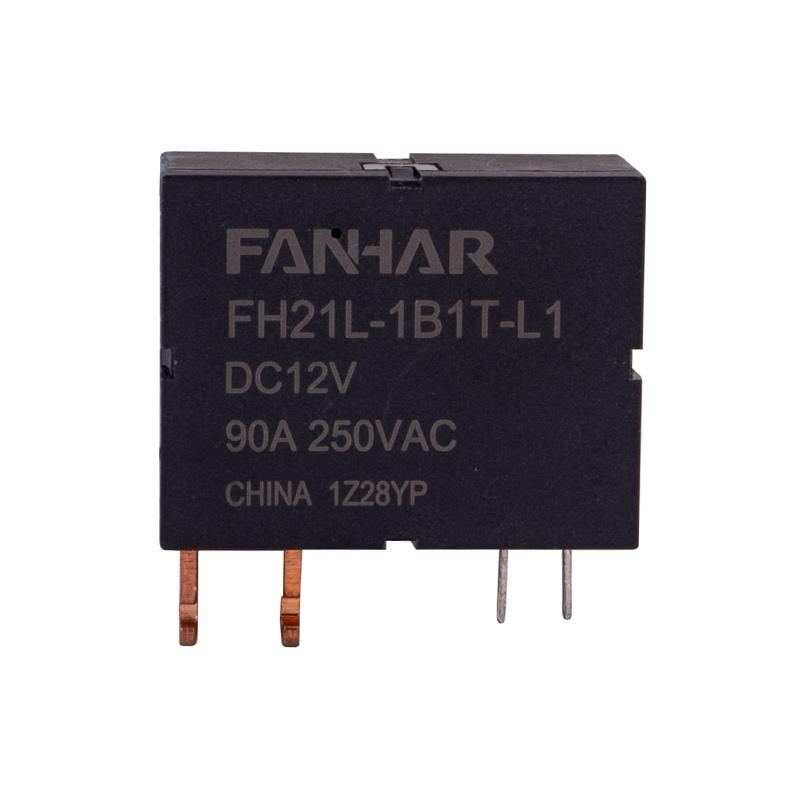

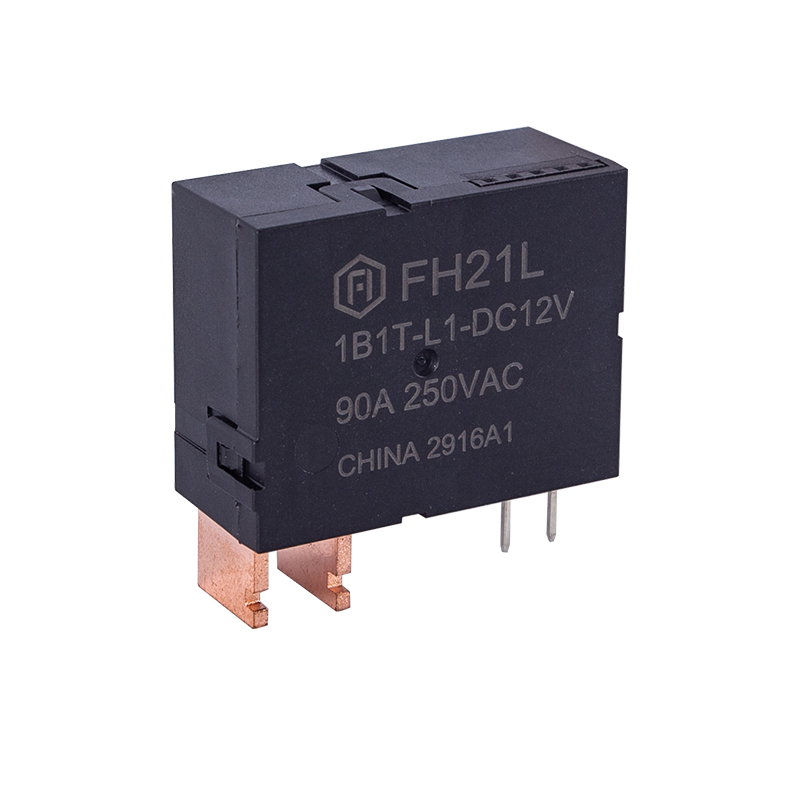

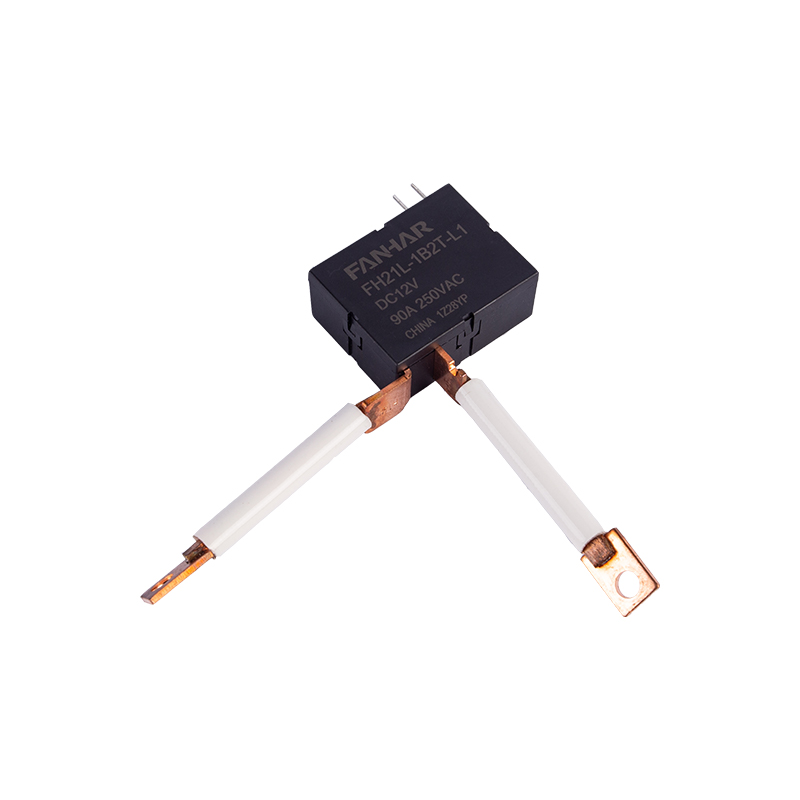

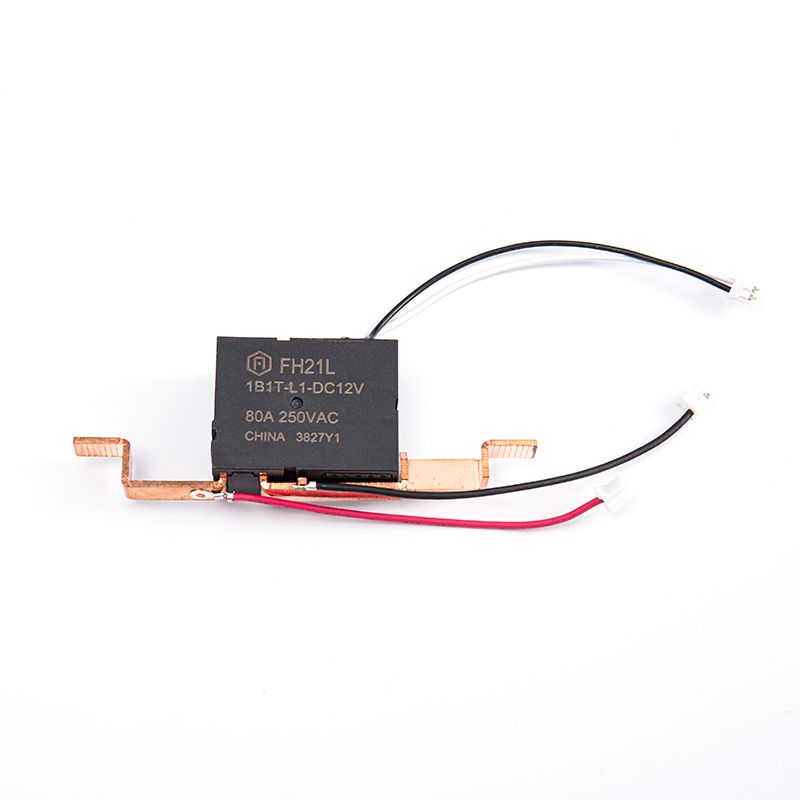

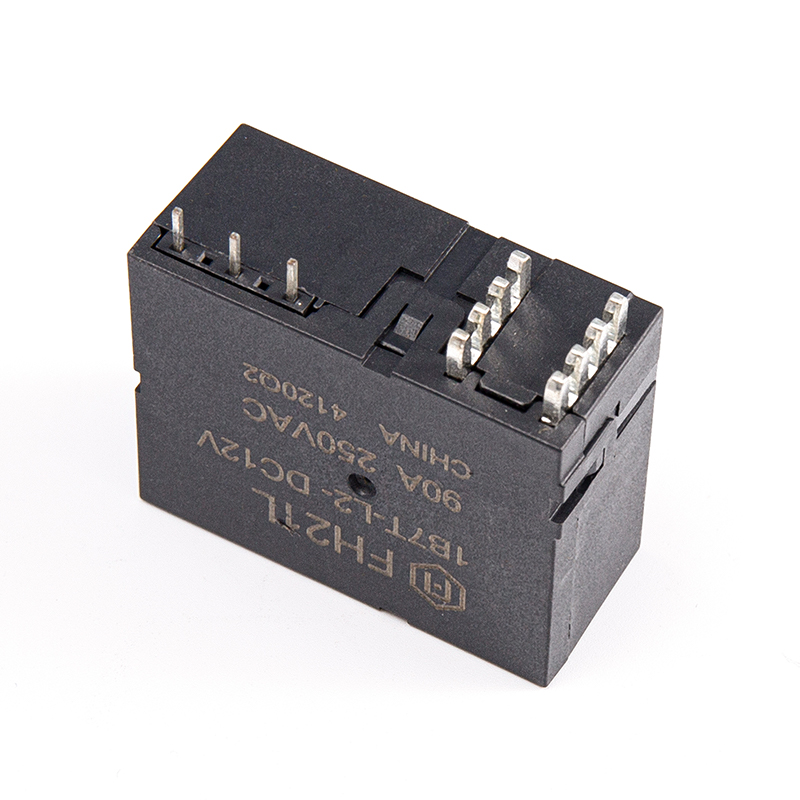

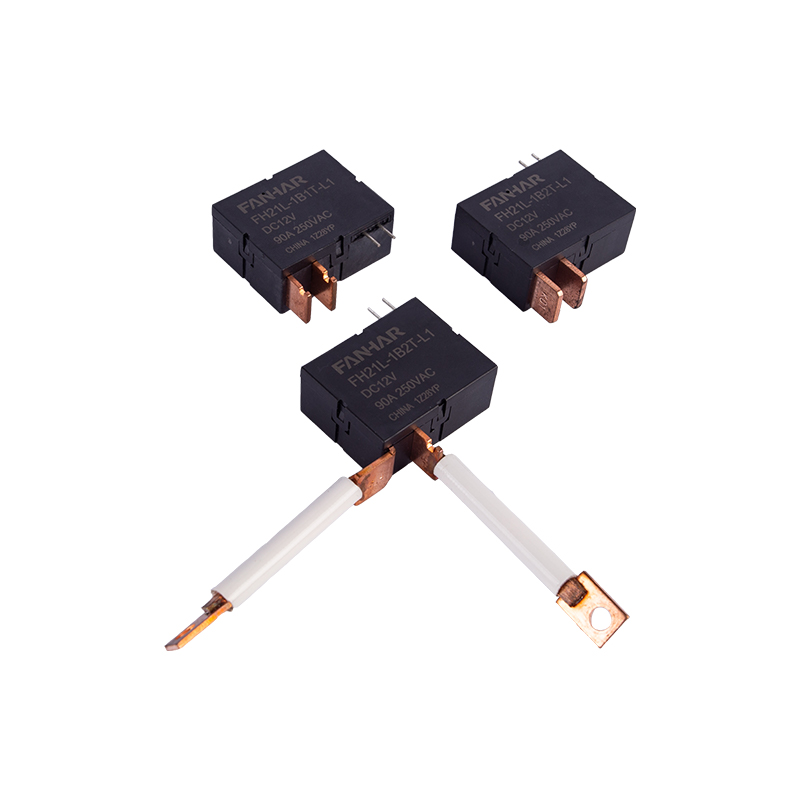

FH21L 90A Låsrelä TUV-kompatibel

Specifikationer

Objekt

Kontaktuppgifter

Kontaktarrangemang

1A, 1B

Kontaktmotstånd (initial)

≤1,0 mΩ(6VDC 1A)

Kontaktmaterial

AgSnO ₂

Bedömt värde

Bedömd belastning (motståndsbelastning)

90A   250VAC

Max.kopplingsspänning

277VAC

Max.kopplingsström

90A

Max.kopplingskapacitet

22500VA

Elektrisk prestanda

Isolationsmotstånd (initial)

1000MΩ(500VDC)

Dielektrisk styrka (initial)

Mellan öppna kontakter

2000 VAC    1 min

Mellan spole&kontakter

4000VAC    1 min

Stängningstid

≤20 ms

Öppettid

≤20 ms

Mekanisk prestanda

Stötmotstånd

Funktionell

98m/s ² (10 g)

Destruktivt

980m/s ² (100 g)

Vibrationsmotstånd

10Hz~55Hz 1,5 mm DA

Uthållighet

Mekanisk

1×10 ⁵ ops

Elektrisk

PÅ/AV=1S/9S

90A   250VAC                         1×10 ⁴ ops(COSφ=1)

Elektrisk UC2(1)

PÅ/AV=10S/20S

60A   253VAC

5000 ops(COSφ=1)

Totalt 10 000 ops

5000 ops(COSφ=0,5)

Driftskick

Omgivningstemperatur

-40℃~85℃

Fuktighet

5%~85%RH

Uppsägning

PCB-typ Skruvtyp (XB)

Enhetsvikt

Cirka 39 g (utan bilaga)

Konstruktion

Flödessäkrad
