Vad är ett låsrelä?
A låsrelä är en speciell typ av elektromekanisk eller elektromagnetisk switch. Dess kärnegenskaper är att ha en "positionsminne"-funktion: den kräver bara en kort strömpuls för att ändra dess kopplingstillstånd, och efter att styrsignalen har tagits bort kan den bibehålla sitt nuvarande tillstånd på obestämd tid (PÅ eller AV) tills den får en omvänd pulssignal för att ändra den.
Detta står i skarp kontrast till vanliga reläer (icke-låsande), som måste strömförsörjas kontinuerligt för att bibehålla sitt tillstånd och kommer att återgå till standardläget när strömmen bryts. Därför är låsreläer också kända som "bistabila" reläer, "behåll"-reläer eller "magnetiska låsnings"-reläer.
Hur fungerar låsreläer?
Kärnkomponenter
Nyckelkomponenterna i ett låsrelä inkluderar:
Spole : Enkelspolad eller dubbelspolad struktur, vanligtvis gjord av koppartråd med låg resistans, som används för att generera ett magnetfält.
Armatur (även känd som "reed switch") : En liten rörlig metallbit som fungerar som "port" till strömbrytaren.
Permanent magnet (för magnetisk spärrtyp) : Används för att hålla ankaret på plats efter att strömmen har tagits bort.
Mekanisk spärr (för mekanisk spärrtyp) : En fysisk låsmekanism.
Detaljerad arbetsprincip
När en kort strömpuls appliceras på spolen driver det genererade magnetfältet ankaret att röra sig från en kontaktposition till en annan, och därigenom fullbordar eller bryter kretsen. Nyckelpunkten är att efter att denna puls har slutat förblir ankaret stadigt i sin nuvarande position, och förlitar sig på magnetisk kraft (för magnetiska spärrtyper) eller en mekanisk spärr (för mekaniska spärrtyper), utan att behöva kontinuerlig kraft. Den aktiveras och återställs endast när en omvänd puls appliceras.
I applikationer som OFF-fördröjningstimer är driftsekvensen för dubbellindade låsreläer mer komplex: när ström flyter genom den inställda spolen (S), genereras magnetiskt flöde i den interna magnetiska kretsen, vilket skapar elektromagnetisk kraft för att attrahera ankaret, stänger den normalt öppna kontakten och öppnar den normalt stängda kontakten, bibehåller det inställda tillståndet. När FRÅN-fördröjningen slutar flyter ström genom återställningsspolen (R), vilket gör att den stängda normalt öppna kontakten öppnas och den öppnade normalt stängda kontakten sluts igen.
Huvudtyper av låsreläer
Klassificering efter hållmekanism
| Typ | Hållande mekanism | Fördelar | Nackdelar | Typiska applikationer |
|---|---|---|---|---|
| Magnetisk låsrelä | Permanent magnet eller magnetisk krets självlåsande | Snabb handlingshastighet, liten storlek, lång livslängd, opåverkad av strömavbrott | Dåligt vibrationsmotstånd | Smarta mätare, PV-växelriktare |
| Mekaniskt låsrelä | Fysisk spärrmekanism | Hög kontaktkapacitet, stark överspänningskapacitet, stabil prestanda under termisk cykling | Stor storlek, långsam växlingshastighet, relativt kortare livslängd | Stor storlek, långsam växlingshastighet, relativt kortare livslängd |
Klassificering efter spolstruktur
| Typ | Strukturell funktion | Körmetod | Kontrollkomplexitet |
|---|---|---|---|
| Enkel spole | En spole för både inställning och återställning | F Styrs genom att ändra polariteten på ingångsströmmen (positiv/negativ puls) | Kräver H-bryggkrets, högre komplexitet |
| Dubbel spole | Oberoende "set" och "reset" spolar | Genom att applicera en puls på respektive spole utförs motsvarande åtgärd | Dubbel oberoende drivning, enkel och pålitlig kontroll |
Impulsreläer
Detta är en speciell typ av magnetiskt låsrelä med en integrerad elektronisk styrkrets. Det kräver inte att polariteten för ingångspulsen ändras; varje gång den tar emot en pulssignal ändrar den automatiskt sitt tillstånd (växlar PÅ/AV som en omkopplare). När ström tillförs bestämmer den interna kretsen automatiskt reläets nuvarande position och aktiverar den motsatta spolen.
Impulsreläer är idealiska för att styra samma enhet från flera platser med hjälp av flera knappar, som att starta och stoppa en transportör från flera punkter med en enda knapp på varje plats.
Latching Relay vs. Non-Latching Relay: Detaljerad jämförelse
| Funktion | Låsrelä (magnetiskt) | Icke-spärrande relä (vanligt) |
|---|---|---|
| Statens hållningsmekanism | Använder permanent magnet eller magnetisk krets självlåsande för att hålla kontakttillståndet, ingen kontinuerlig ström behövs | Förlitar sig på kontinuerlig spoleaktivering för att generera magnetisk kraft och bibehålla kontakttillstånd |
| Körmetod | Kräver endast en pulsström för att byta tillstånd (t.ex. 0,1 sekunds puls) | Kräver kontinuerlig strömförsörjning för att bibehålla tillståndet upptaget eller avfallet |
| Kontaktstat | Bistabilt (tillstånd oförändrat efter strömavbrott) | Monostabil (kontakter återställs efter strömavbrott) |
| Statisk strömförbrukning | Noll (ingen ström förbrukas när du håller tillståndet) | Kontinuerlig förbrukning (spolen behöver långvarig strömförsörjning) |
| Dynamisk strömförbrukning | Kort förbrukning endast under byte (t.ex. 1W × 0,1s) | Kontinuerlig förbrukning (t.ex. 2W × 24h) |
| Energieffektivitet | Lämplig för energibesparande scenarier med långvarig drift | Lämplig för kortsiktiga eller intermittenta kontrollscenarier |
| Kontakta Life | Högre (ingen kontinuerlig energitillförsel minskar ljusbågsskador) | Lägre (långvarig energitillförsel benägen att oxidera eller fastna) |
| Vibrationsmotstånd | Sämre (magnetisk krets kan växla oavsiktligt på grund av vibrationer) | Bättre (beroende på mekanisk fjäderretur, högre stabilitet) |
| Körkomplexitet | Kräver polaritetskontroll (enkelspole) eller dubbeldrift (dubbelspole) | Kräver endast enkel omkopplingskrets (t.ex. transistor/MOSFET-kontroll) |
| Typisk krets | H-bryggkrets eller dubbel oberoende drivning | Enkelswitch krets |
| Kostnad | Högre (komplex struktur) | Lägre (enkel struktur) |
Kärnfördelar med låsreläer
Extremt låg strömförbrukning: Detta är den mest framträdande fördelen med låsreläer. Eftersom de bara förbrukar ström under tillståndsväxlingsögonblicket är den energibesparande effekten betydande i långtidsapplikationer. Spärrkonstruktionen uppnår strömflöde endast under PÅ/AV-växling, vilket avsevärt bidrar till utrustningens energibesparing.
Tillståndsminne: Upprätthåller automatiskt det senaste tillståndet efter strömavbrott, vilket inte kräver någon återställningskrets. Den är särskilt lämplig för applikationer som behöver bibehållas tillstånd efter strömavbrott, såsom minnesfunktionen i smarta switchar.
Låg spolvärmegenerering: Eftersom kontinuerlig strömförsörjning inte krävs, är spolens temperaturökning mycket låg, vilket är fördelaktigt för att förbättra utrustningens tillförlitlighet och livslängd.
Lämplig för batteridrivna enheter: Egenskapen för noll statisk strömförbrukning gör den till ett idealiskt val för batteridrivna applikationer som IoT-enheter och smarta mätare.
Huvudapplikationsscenarier
Industriell automation
Industriella räkne- och sorteringssystem: Använd den bistabila egenskapen för tillståndsminne.
Motorstyrkretsar: I FRÅN-fördröjningsreläer används låsreläer för att uppnå exakt bromskontroll.
Förpackningsmaskineri: Kombinerad styrning av flera enheter.
Kraft och energi
Smarta mätare: Låg strömförbrukning, långvarig drift, möjliggör kontrollfunktioner för förskottsbetalning.
PV-växelriktare: Frekvent omkoppling, jordfelsdetekteringskretsar.
Högspänningslikströmsaggregat: Kretsomkoppling.
Testning och kommunikation
Telekommunikationsutrustning: Telefonväxelsystem.
Automatisk testutrustning: Testsignalväxling.
Urvalsguide: Hur väljer man rätt låsrelä?
Rekommenderade scenarier för att välja låsreläer:
Långtidsdrift med känslighet för strömförbrukning: t.ex. batteridrivna enheter, IoT-terminaler.
Krav på att bibehålla tillstånd efter strömavbrott: t.ex. minnesfunktion i smarta switchar, utrustningsstatusbevarande.
Begränsad värmealstring av batteri: Installationsmiljöer med hög densitet.
Behov av kontroll från flera platser: t.ex. byggnadsbelysning, transportörstyrning.
Rekommenderade scenarier för att välja vanliga reläer:
Kostnadskänsliga applikationer: Inget behov av långvarig tillståndsbevarande, t.ex. enkel kontroll av hushållsapparater.
Enkel styrlogik: Inget behov av komplexa drivkretsar.
Vibrationsmiljöer: Magnetiska låsreläer har sämre vibrationsmotstånd.
Nyckelvalsparametrar
Spoletyp: Enkelspole vs. Dubbelspole. Dubbelspole erbjuder enkel kontroll men kräver fler stift, medan enkelspole sparar utrymme men behöver en polaritetsomkopplingskrets.
Kontaktklassificering: Välj baserat på lastström och spänning. Till exempel kan vissa serieprodukter växla strömmar upp till flera ampere, medan modeller som är lämpliga för signalkretsar har mindre strömkapacitet.
Krav på strömförbrukning: Var uppmärksam på spolens drifteffekt. Produkter med ultralåg strömförbrukning finns tillgängliga på marknaden.
Monteringsmetod: PCB-montering, Surface Mount Technology (SMT) eller plug-in. För applikationer med begränsat utrymme kan ytmonteringsmodeller i ultraminiatyr väljas.
Miljöanpassning: Tänk på temperatur, luftfuktighet, vibrationer etc. Mekaniska låstyper ger stabilare prestanda under termisk cykling.
Teknikutvecklingstrender
Med den globala växande efterfrågan på energibesparing och emissionsminskning, får låsreläer en bredare tillämpning på grund av deras nollstatiska energiförbrukningsegenskaper. De viktigaste utvecklingstrenderna inkluderar:
Lägre spolströmförbrukning: Minska kontinuerligt driftströmförbrukningen genom att optimera magnetkretsdesign och använda nya material.
Mindre storlek: Anpassar till installationskrav med hög densitet, såsom vissa ytmonterade reläer.
Högre kontaktkapacitet: Förbättrar belastningskapaciteten med bibehållen låg strömförbrukning.
Intelligent integration: Impulsreläer med inbyggda elektroniska kretsar för smartare styrning.
Utforska våra låsreläprodukter

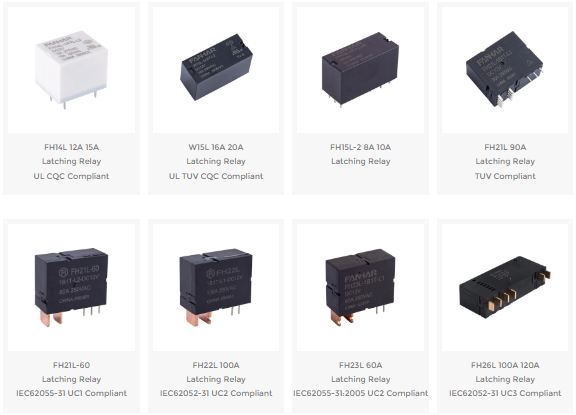

På FANHAR Electronics levererar vi högpresterande låsreläs konstruerad för kraven från moderna smarta hem, industriell kontroll, nya energisystem och mer. Med över 30 serier och hundratals specifikationer erbjuder vår portfölj den perfekta balansen mellan växlingsförmåga, energieffektivitet och tillförlitlighet
Vanliga frågor
F1: Vad är skillnaden mellan ett impulsrelä och ett vanligt magnetiskt låsrelä?
Ett impulsrelä har en inbyggd elektronisk styrkrets, så det kräver ingen polaritetsomkastning; varje puls växlar tillståndet automatiskt (som en tryckknapp). Den är idealisk för styrning med en knapp på flera platser, medan vanliga magnetiska låsreläer kräver extern polaritetskontroll eller separata lindningar.
F2: Varför används reläer med dubbla spoler vanligtvis i applikationer för OFF-delay timer?
Eftersom OFF-fördröjning kräver tydliga inställningsåtgärder (timing start) och återställning (timing slut) åtgärder. Reläer med dubbla spoler tillåter oberoende kontroll av dessa två åtgärder, ger tydlig och tillförlitlig timinglogik samtidigt som man undviker extra komplexitet och brusriskerna med polaritetsväxling.
F3: Vilken marginal ska lämnas för kontaktströmmen vid val av relä?
Som en allmän regel, håll belastningsströmmen under 80 % av kontaktmärket (för resistiva belastningar). För induktiva eller kapacitiva belastningar (motorer, kondensatorer, lampor), tillåt en större marginal (föreslagen <50%) och överväg inkopplingsström. Se alltid databladet för maximal kopplingseffekt och spänningskurvor.
F4: Kan magnetiska låsreläer användas för högfrekvensomkoppling (t.ex. PWM)?
Rekommenderas inte. Magnetiska låsreläer är designade för lågfrekvent omkoppling (max några gånger per minut). Högfrekvent drift förkortar den mekaniska livslängden drastiskt och upphäver fördelen med nolleffekt. För högfrekventa applikationer, använd halvledarreläer eller MOSFET:er.
F5: Hur kan jag verifiera om mitt valda relä är lämpligt?
Det rekommenderas att bygga ett test med den faktiska belastningen (inklusive värsta tänkbara inkopplingsförhållanden), utföra minst 1 000 kontinuerliga omkopplingscykler och övervaka kontakttemperaturökning, spoltemperaturökning och kontaktresistansförändringar. Utför även vibrations- och avstängningsretentionstester för att säkerställa överensstämmelse med applikationsmiljökraven.
