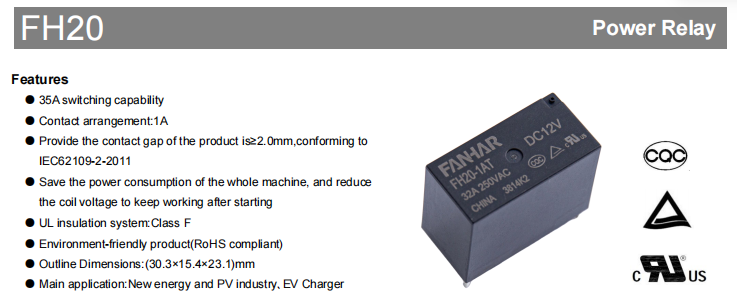

Nytt energirelä i FH20-serien: en högtillförlitlig switchlösning för nya energi- och laddningsanläggningar

Kärnfördelar: Säker, effektiv och värmebeständig

Tillräckligt kontaktgap för att möta säkerhetsstandarder för solceller

Kontaktgapet efter att reläet öppnat påverkar direkt isoleringssäkerheten. FH20-serien har ett kontaktgap på ≥2,0 mm, vilket helt överensstämmer med IEC 62109-2-2011 standarden ”Säkerhetskrav för strömomvandlare för användning i solcellssystem”. För fotovoltaiska växelriktare är denna standard obligatorisk. Det 2,0 mm gapet säkerställer effektivt ljusbågsavbrott även under överspänningsförhållanden, vilket skyddar nedströmskretsar och operatörssäkerhet.

Håll-efter-start-spänningsminskning till betydligt lägre systemströmförbrukning

FH20 använder en arbetsstrategi som minskar spolspänningen efter första valetupp. När reläet är stängt behövs bara en lägre spolespänning för att bibehålla kontakttillståndet, vilket avsevärt minskar spolens strömförbrukning jämfört med kontinuerlig fullspänningsdrift. Till exempel, med 12 V-modellen är hålleffekten mycket lägre än de 1400 mW som krävs för pick-up. Denna funktion är särskilt fördelaktig för laddare och växelriktare som kräver lång standby eller kontinuerlig drift, vilket effektivt sänker systemtemperaturhöjningen och energiförlusten.

UL klass F isoleringssystem för högre temperaturtolerans

Värmebeständigheten hos isoleringssystemet bestämmer reläets livslängd under höga temperaturer. FH20-serien använder ett UL-godkänt klass F-isoleringssystem, vilket tillåter en maximal varm spolepunkttemperatur på 155 °C—25 °C högre än den vanliga klass B (130 °C). Detta innebär att vid en omgivningstemperatur på 85 °C har reläet fortfarande god termisk marginal, vilket gör det särskilt lämpligt för utrustning installerad i slutna, dåligt ventilerade eller utomhusmiljöer med hög temperatur.

Miljövänliga material, RoHS-kompatibel

Från kontakter till bostäder, produkten använder material som uppfyller RoHS-kraven, fria från bly, kvicksilver, sexvärt krom och andra farliga ämnen, vilket säkerställer barriärfri export till regioner med stränga miljöbestämmelser, såsom EU.

Belastningsförmåga och elektriska parametrar

FH20-serien använder ett 1A-kontaktarrangemang (enpoligt enkelkast, normalt öppet), med AgSnO2 (silvertennoxid) kontaktmaterial. Detta material erbjuder utmärkt motståndskraft mot svetsning och bågeerosion, vilket gör det särskilt lämpligt för frekvent växling av resistiva högströmsbelastningar.

De viktigaste elektriska värderingarna sammanfattas i tabellen nedan:

Det låga kontaktmotståndet säkerställer minimal ledningsförlust, medan den höga dielektriska hållfastheten ger god säkerhetsmarginal för hög-lågspänningsisolering. Drift- och utlösningstiderna uppfyller svarshastighetskraven för de flesta industriella styr- och kraftelektroniktillämpningar.

Spolespecifikationer och urvalsguide

FH20 erbjuder flera standardspolespänningar från 5 V till 24 V, alla med en märkeffekt på 1400 mW. De viktigaste elektriska parametrarna för vanliga modeller sammanfattas nedan för snabb matchning till ditt systemkontrollspänning:

Urvalstips : Driftspänningen är det minimum som krävs för tillförlitlig upptagning; drivspänningen bör utformas så att den inte faller under detta värde. Frigöringsspänningen bestämmer känsligheten för fallut vid avstängning. Om ultralåg strömförbrukning är kritisk kan en högre spolespänning (t.ex. 24 V) väljas, eftersom dess driftsström är lägre, och i kombination med funktionen för håll efter start kan den totala strömförbrukningen minskas ytterligare.

Mekanisk robusthet och miljöanpassningsförmåga

Ny energiutrustning utsätts ofta för vibrationer, stötar och stora temperaturvariationer. FH20-serien utmärker sig i mekanisk prestanda:

Stötmotstånd : Funktionell stöt upp till 196 m/s² (20 g), destruktiv stöt upp till 980 m/s² (100 g), tillräckligt för att motstå oavsiktliga stötar under transport och installation.

Vibrationsmotstånd : 10 Hz ~ 55 Hz vid 1,5 mm amplitud, vilket säkerställer stabil drift nära vibrationskällor som fläktar och kompressorer.

Drifttemperaturområde : -40 °C ~ 85 °C, täcker utomhusförhållanden i de flesta regioner i Kina; fukttolerans från 5 % till 85 % för fuktiga miljöer.

När det gäller uthållighet är den mekaniska livslängden 2×10⁵ operationer, medan den elektriska livslängden (resistiv belastning, 32 A 250 VAC, ON/OFF = 1 s/9 s) når 3×10⁴-drift, vilket tillfredsställer flera års normal användning i laddare, växelriktare och liknande utrustning.

Kapslingsstilar och miljöval

FH20 finns i två invändiga skyddstyper, vilket gör att du kan välja efter renligheten i den faktiska arbetsmiljön:

Fluxsäker typ : Lämplig för rena inomhusmiljöer fri från frätande gaser (H₂S, SO₂, NO₂, etc.) och ledande damm. Denna typ förhindrar inträngning av flussmedel vid lödning och erbjuder kostnadsfördelar.

Plastförseglad typ : Rekommenderas för orena miljöer som kan innehålla frätande gaser eller damm, som industrianläggningar eller utomhusskåp. Den förseglade konstruktionen isolerar mer effektivt externa föroreningar, vilket säkerställer långaterm lågt kontaktmotstånd.

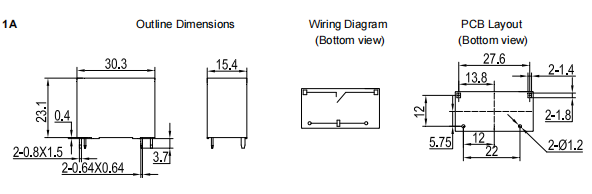

Båda typerna har samma yttermått: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). De är designade för standardmontering av PCB-stift och väger cirka 20,7 g. PCB-layouttoleranser bör kontrolleras inom ±0,1 mm; för dispositionsdimensionstoleranser, se de detaljerade anmärkningarna i databladet.

Internationella godkännanden i ett ögonblick

FH20-serien har erhållit nödvändiga säkerhetscertifieringar för stora globala marknader, vilket underlättar export av dina slutprodukter:

Alla tre certifieringarna använder AgSnO₂-kontakter och täcker både kontinuerliga 32 A och max 35 A klassificeringar vid en temperaturklass på 85 °C, vilket säkerställer överensstämmelse under extrema driftsförhållanden.
