Produktöversikt

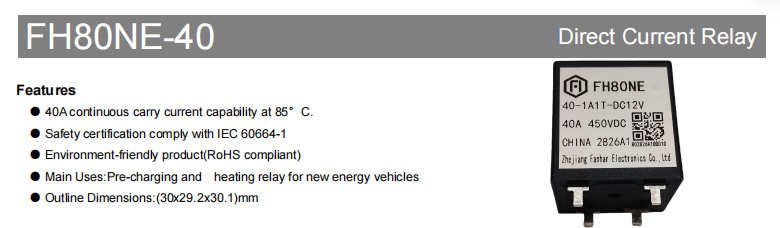

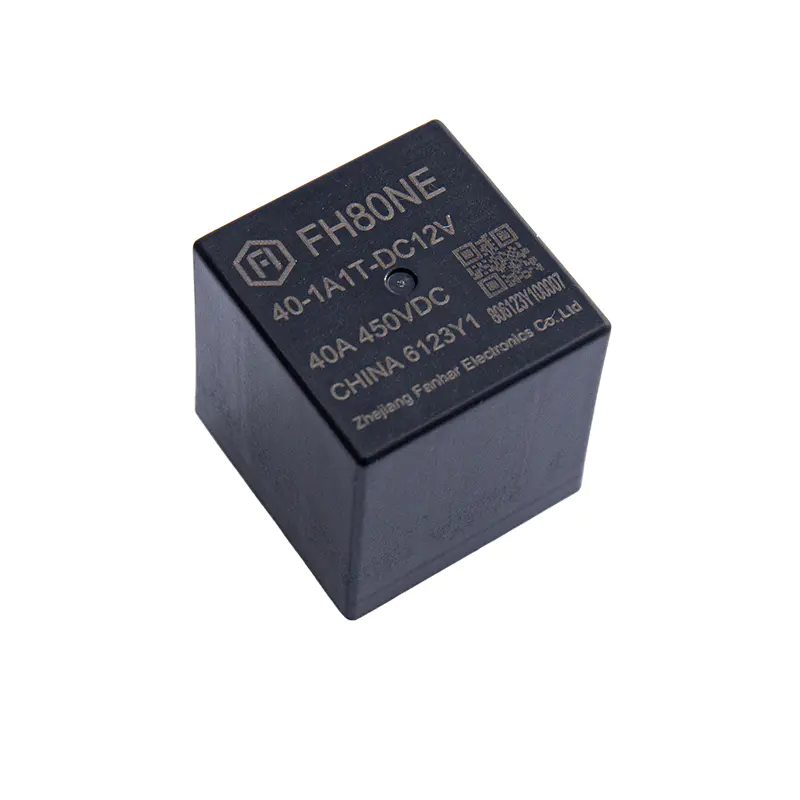

Den FH80NE-40 är ett 40A högspännings DC-relä designat för högspänningssystem i nya energifordon. Den är främst avsedd för förladdningsrelä- och värmereläapplikationer. Produkten ger 40A kontinuerlig strömförande förmåga vid 85°C, en märklast på 40A 450VDC och en maximal kopplingsspänning på upp till 750VDC. Den stöder också korttids-högströmskapacitet, vilket gör den lämplig för PCB-monterade scenarier med höga krav på tillförlitlighet, dielektrisk motståndsförmåga och utrymmesdimensioner.
Den product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.
FH80NE-40 40A 450VDC högspänningslikströmsrelä Den FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Visa produkt → Industriapplikationsbakgrund
Med utvecklingen av högspänningsplattformar i nya energifordon har förladdningskretsar och värmeledningskretsar allt högre krav på reläer:
Förladdningsrelä : Vid uppstartsögonblicket begränsar förladdningsmotståndet bussens kondensators laddningsström för att förhindra att huvudreläkontakterna svetsar på grund av startström. Efter att förladdningen är klar stängs huvudreläet och förladdningsreläet öppnas. FH80NE-40 har 40A kontinuerlig strömförande förmåga och korttids högströmskapacitet, vilket gör den lämplig som styrkomponent i förladdningskretsar.
Värmerelä : Scenarier som batterivärmehantering och PTC-värmare i nya energifordon kräver högspänningslikströmsreläer för att styra på/av av värmekretsar. FH80NE-40:s märklast på 450VDC, 750VDC maximal omkopplingsspänning och AgSnO₂-kontaktmaterial kan uppfylla de pålitliga omkopplingskraven för högspänningsvärmekretsar.
PCB montering : Produkten använder en PCB-terminalstruktur, vilket gör den enkel att integrera i elektroniska styrenheter som BMS, PDU och högspänningsfördelningslådor. Den är lämplig för automatisk placering och lödning.
Kärnprestanda och viktiga fördelar
Stark belastning och växlingsförmåga
Den FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Den FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Denna förmåga gör att den kan hantera inströmning och momentana högströmsförhållanden i förladdnings- och värmekretsar, vilket gör den lämplig för PCB-monterade scenarier i högspänningssystem för likström i nya energifordon.
Snabb respons och lång livslängd
Den FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
När det gäller livet:
- Mekanisk livslängd: 1×10⁵ ops
- Elektrisk livslängd (resistiv belastning): 450VDC / 40A: 1×10³ ops, 450VDC / 10A: 1×10⁴ ops
Under det faktiska valet bör livslängden utvärderas baserat på belastningsström, spänning och omkopplingsfrekvens för att säkerställa att långsiktiga systemdriftskrav uppfylls.
Utmärkt isolering och dielektrisk motståndskraft
Den FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Isolationsresistans (initial): 1000MΩ (500VDC)
- Dielektrisk styrka (initial): Mellan öppna kontakter: 2000VAC / 1min, Mellan spole och kontakter: 3000VAC / 1min
Den product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Avancerat kontaktmaterial och lågt kontaktmotstånd
Den FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Den initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Spolespecifikationer och energieffektiv design
Den FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Märkspänning | Driftspänning VDC | Släpp spänning VDC | Märkström (±10%) | Spolemotstånd (±10%) | Nominell effekt | Maximal spänning (korttidshållbarhet) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3mA | 27Ω | DC 10,8V | |
| DC 12V | ≤9.00 | ≥1,2 | 250mA | 48Ω | DC 14,4V | |
| DC 24V | ≤18.00 | ≥2,4 | 125mA | 192Ω | DC 28,8V | |
| DC 48V | ≤36,00 | ≥4,8 | 62,5mA | 768Ω | DC 57,6V |
Obs: För att förhindra överhettning och utbränning får spänningen som appliceras på spolen inte överstiga den maximala hållspänningen under en längre period. Maxspänningen är den högsta spänning reläet tål under en kort period.
Miljöanpassningsförmåga och mekanisk prestanda
Den FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Tekniska specifikationer Översikt
| Objekt | Parameter |
|---|---|
| Kontaktformulär | 1A (1 normalt öppen kontakt) |
| Kontaktmaterial | AgSnO₂ |
| Kontakta motståndet | ≤5mΩ (6VDC 20A) |
| Märkström | 40A |
| Nominell belastning (resistiv) | 40A 450VDC |
| Maximal kopplingsspänning | 750VDC |
| Maximal brytström | 50A (450VDC, ≥1 drift) |
| Maximal kopplingskapacitet | 22500VA |
| Isolationsmotstånd | 1000MΩ |
| Dielektrisk styrka (initial) | Mellan öppna kontakter: 2000VAC/1min; mellan spole och kontakter: 3000VAC/1min |
| Drifttid | ≤30ms (vid märkspänning) |
| Release Time | ≤10ms (vid märkspänning) |
| Mekaniskt liv | 1×10⁵ ops |
| Elektriskt liv | Swithing: 1×103 ops (450VDC, 40A) Swithing: 1×104 ops (450VDC, 10A) Swithing: 4×103 ops (650VDC, 12A) Gör: 7,5 × 104 ops (450VDC, 35A) Gör: 5×104 ops (750VDC, 40A) |
| Aktuell bärförmåga | 40A 60A:30min 80A:60s 160A：5s 240A:3s 400A:0,6s |
| Omgivningstemperatur | <-40°C till 85°C |
| Fuktighet | 5% till 85%RH |
| Vikt | Ca. 55g |
| Översiktsmått | 30×29,2×30,1 mm |
| Terminalstruktur | PCB terminal |
Obs: Ovanstående data är initiala värden. Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Mått, ledningar och kretskortslayout
Den FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Säkerhetsgodkännanden och efterlevnad
- Uppfyller IEC 60664-1 säkerhetskrav.
- RoHS-kompatibel produkt.
- UL/C-UL-, TUV- och CQC-certifieringar väntar.
- Målgodkänd klassificering: resistiv omkoppling 40A 450VDC 1000ops (1×10³ operationer) @85°C.
- Den specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Typiska tillämpningsscenarier
Nytt energifordon förladdning : 40A kontinuerlig strömförande förmåga (85°C), korttidsmotstånd på 80A/60s, 160A/5s, 240A/3s och 400A/0,6s, lämplig för på/av-styrning i förladdningskretsar.
Ny energifordonsuppvärmning : Märklast 40A 450VDC, maximal kopplingsspänning 750VDC, lämplig för högspänningsvärmekretsar såsom PTC-värme.
Termisk hantering av batteri / PTC värmekontroll : Driftstemperatur -40°C till 85°C, AgSnO₂-kontakter, lämpliga för hög- och lågtemperaturmiljöer i fordon.
Andra scenarier för PCB-montering : Lastsidan har polaritet (1 , 2-), spolsidan har ingen polaritet (5, 6), lödningsförhållanden 260°C ± 5°C / 3–5s.
Specifikt val bör bekräftas baserat på faktisk belastning, spolspänning, livslängdskrav och certifieringsstatus.
Försiktighetsåtgärder vid installation och användning
Tappa inte produkten eller utsätt den för yttre påverkan, för att bibehålla initiala prestandaparametrar.
Lödtemperatur för kopparbelastningsuttag: 260°C ± 5°C, lödtid 3–5 s.
Den load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Den coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Detta relä är en specialtillverkad modell. De medföljande exemplen är endast för referens. För detaljerat urval, kontakta Zhejiang Fanhar Electronics Co., Ltd.
Den specification is for reference only. Specifications are subject to change without notice.
Vanliga frågor
F1: Vilka är de huvudsakliga användningsområdena för FH80NE-40?
Den används främst för förladdningsreläer för nya energifordon och värmereläer, och kan även användas i PCB-monterade scenarier som batterivärmehantering, PTC-värmestyrning, BMS/PDU och högspännings DC-kontrollslingor.
F2: Vilken är den nominella belastningen och maximala kopplingskapaciteten för FH80NE-40?
Märklast: 40A 450VDC (resistiv belastning); maximal kopplingskapacitet: 22500VA.
F3: Vilka är de kontinuerliga strömförande och korttidsströmförande kapaciteterna?
Den har 40A kontinuerlig strömförande vid 85°C. Korttidsströmförande förmåga: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
F4: Vilken är den maximala kopplingsspänningen och den maximala brytströmmen?
Maximal kopplingsspänning: 750VDC; maximal brytström: 50A (450VDC, ≥1 drift).
F5: Vad är kontaktformuläret, kontaktmaterialet och kontaktmotståndet?
Kontaktformulär: 1A normalt öppet; kontaktmaterial: AgSnO₂; initial kontaktresistans: ≤5mΩ (6VDC 20A).
F6: Stöds anpassning? Hur beställer man?
Kontaktformulär: 1A normalt öppet; kontaktmaterial: AgSnO₂; initial kontaktresistans: ≤5mΩ (6VDC 20A).
Sammanfattning
Den FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
För de senaste specifikationerna, certifieringscertifikat, exempelsupport eller anpassade urvalsrekommendationer, vänligen kontakta Zhejiang Fanhar Electronics Co., Ltd.
