Vad är PCB-relä? Hur fungerar PCB-reläet?

Introduktion till PCB-reläer

Definition av PCB-relä

PCB-relä, eller kretskortsrelä, hänvisar till en enhet som är monterad på ett PCB. Det är en elektriskt manövrerad strömbrytare som används för att styra en högeffektkrets med hjälp av en lågeffektssignal. PCB-reläer används i många elektroniska system och enheter baserat på deras minimala storlek, tillförlitlighet och användarvänlighet.

Komponenter i ett PCB-relä

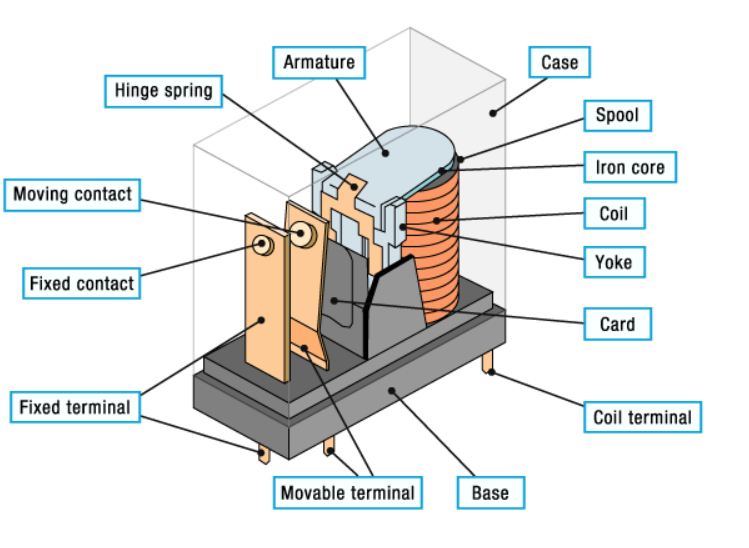

De primära komponenterna i ett PCB-relä inkluderar:

Spole: Spolen genererar ett magnetfält när en elektrisk ström passerar genom den.

Armature: Armature: It is a moving component which is attracted to the magnetic field that is created by the coil.

Kontakter: Kontakterna är de punkter där den elektriska anslutningen görs eller bryts.

Fjäder: Fjädern återför ankaret till sitt ursprungliga läge när spolen strömlös.

Hur PCB-reläer fungerar

Elektromagnetisk princip

PCB-reläer fungerar enligt principerna för elektromagnetism. Fenomenet att ett magnetfält genereras när ström passerar genom en spole är väl dokumenterat. Denna åtgärd attraherar ankaret, som i sin tur rör sig för att ansluta eller koppla från kretsen vid kontakterna.

Kretsdrift

En magnetisk kraft från spolen drar ankaret nedåt när reläet strömförs, stänger kontakterna och tillåter ström att flyta i den tillhörande kretsen. Fjädern öppnar kontakterna och bryter strömflödet när spolen kopplas ur genom att återföra ankaret till det ursprungliga läget.

Växlingslogik

PCB-reläer kan också konstrueras för att ha olika kopplingskonfigurationer, inklusive normalt öppna (NO) och normalt slutna (NC). In the case of a normally open configuration, the contacts remain open upon de-energizing and close upon being energized. I en normalt stängd konfiguration är kontakterna slutna vid strömavbrott och öppna vid strömavbrott.

Typer av PCB-reläer

Baserat på Operation Princip

Elektromekaniska reläer

Elektromekaniska reläer är den vanligaste typen av PCB-reläer. De består av kontakter, ankare och spole. Reläer av denna typ är kända för sin pålitlighet och förmåga att hantera höga spänningar och strömmar.

Solid State-reläer

Solid-state reläer (SSR) har inga rörliga delar och förlitar sig på halvledare för att styra strömflödet. De erbjuder snabbare kopplingshastigheter, längre livslängd och högre tillförlitlighet jämfört med elektromekaniska reläer.

Reed reläer

Reed reläer består av ett par ferromagnetiska kontakter (reed switchar) inneslutna i ett glasrör.  De drivs av ett externt magnetfält och är kända för sina snabba kopplingshastigheter och förbättrade isolationsmotstånd.

Hybridreläer

Hybrid relays combine the features of both electromechanical and solid-state relays. De har fördelarna med hög strömhanteringskapacitet och snabba omkopplingshastigheter.

Baserat på poler och kast

SPDT

SPDT-stafetten har en enda stolpe med två kastlägen. Den kan ansluta en terminal till endera av två ledande positioner. En uppsättning kontakter förblir stängd medan den andra förblir öppen i SPDT-reläernas två tillstånd, och vice versa.  SPDT relays are ideal for situations where you need to be able to switch between two different circuits.

SPST

SPST-reläet är ett enpoligt relä med ett kast. Stången har ett kastläge och kan bara reglera en krets. Reläer av det här slaget används ofta för att tända och släcka lampor och prylar.

DPST

DPST-reläet är ett dubbelpoligt relä med enkel kast. Det är sammansatt av två oberoende engångskretsar, som var och en har en fast kontakt och en rörlig kontakt.  Detta gör reläet användbart för applikationer som behöver synkroniserad styrning av flera kretsar eftersom det gör det möjligt att styra två oberoende kretsar samtidigt.

DPDT

DPDT-stafetten är en dubbelstång, dubbelkastrelä. Den har två kast och två stolpar, så varje stolpe kan kopplas till två olika kast.  Detta låter reläet hantera mer än en krets och utföra mer komplicerade växlingsuppgifter, som att växla mellan olika kretslayouter.  DPDT-reläer används i många olika elektriska system, speciellt när två kretsar måste kopplas samtidigt.

Fördelar med PCB-reläer

Hög tillförlitlighet

PCB-reläer är avsedda att erbjuda stabil drift under en betydande tidsperiod. They are constructed to function under different environmental conditions and are used in important applications where reliability is the key consideration.

Kompakt storlek

PCB-reläer finns också i mindre versioner, vilket gör dem väl lämpade för applikationer i utrymmesbegränsade elektroniska system. De kan spara bordsutrymme på grund av deras minimala fotavtryck.

Exakt kontroll

PCB-reläer kan styra de elektriska kretsarna med noggrannhet. De kan manövreras med låga styrsignaler och växla högeffektlasterna med noggrannhet.

Lång livslängd

Väldesignade och använda PCB-reläer kan njuta av en lång livslängd. De klarar många växlingscykler med minimal förlust av operativ effektivitet.

Tillämpningar av PCB-reläer

Bilelektronik

PCB-reläer används i ett brett spektrum av tillämpningar inom bilindustrin för att styra olika system som strålkastare, vindrutetorkare och bränslepumpar. De erbjuder säker omkoppling och skydd för dessa nyckelkomponenter.

Industriell automation

PCB-reläer används i industriella applikationer för att driva motorer, solenoider och olika ställdon.  De är avgörande för automationssystemet eftersom de ger exakt kontroll och synkronisering av processer.

PCB-reläer används i flera elektroniska konsumentapparater, inklusive luftkonditioneringsapparater, tvättmaskiner och kylskåp.  They act to regulate and allocate power to diverse operations within these devices.

Telekommunikation

Inom telekommunikationsindustrin används PCB-reläer för att växla och dirigera signaler i utrustningen i ett nätverk. De ger säkra anslutningar samt effektiv signalleverans.

Vitvaror

PCB-reläer används i de flesta hushållsapparater som mikrovågsugnar, ugnar och kaffebryggare. They enable the control of functional components, such as the heat elements and the timers.

Guide för val av PCB-relä

Elektriska specifikationer

När du väljer ett PCB-relä måste de elektriska specifikationerna som driftspänning, strömstyrka och effektkapacitet beaktas. Dessa måste matcha applikationens krav för att möjliggöra optimala driftsförhållanden.

Mekaniska specifikationer

De mekaniska parametrarna inklusive kontaktresistansen, isolationsresistansen och kopplingshastigheten måste utvärderas i förhållande till applikationens specifika krav.

Miljöhänsyn

Driftsförhållandena måste beaktas. Temperaturen, luftfuktigheten och vibrationsnivån kan påverka reläets tillförlitlighet och livslängd. Det är viktigt att använda rätt relä för driftsförhållandena i den omgivande miljön.

Applikationskrav

Applikationens specifika krav, inklusive arten av den belastning som styrs och frekvensen för omkoppling, kommer att diktera urvalsprocessen. Olika typer av reläer kan vara bättre lämpade för specifika tillämpningar.

Kostnad och tillförlitlighet

Det är viktigt att balansera kostnad kontra tillförlitlighet. Även om reläer med hög tillförlitlighet kommer att kosta mer, kan de spara pengar på lång sikt genom att sänka underhålls- och utbyteskostnaderna.

Slutsats

Sammanfattningsvis är PCB-reläer väsentliga för styrning av strömkretsar som använder lågeffektsignaler. De har olika typer och ger fördelar som tillförlitlighet och minimal storlek, och används således i fordons-, industri-, konsumentelektronik- och telekommunikationstillämpningar. The knowledge of their principles and types assists in the selection of the correct relay for particular applications.
