FH19 Industrirelä

Inom områdena industriell automation, effektstyrning och kompakt utrustningsdesign är utrymmesoptimering och tillförlitlighet eviga strävanden. FH19-seriens relä är född för att möta dessa kärnbehov. Som ett ultratunt PCB-relä med bara 5 mm tjocklek, integrerar det framgångsrikt hög prestanda, lång livslängd och monteringskapacitet med hög densitet, vilket gör det till det perfekta valet för ingenjörer i scenarier med begränsad utrymme. Den här artikeln kommer att utforska designfunktionerna, tekniska fördelarna och olika tillämpningar av FH19, och erbjuder noggrant urval och tillämpningsrekommendationer.

Banbrytande design och strukturella fördelar

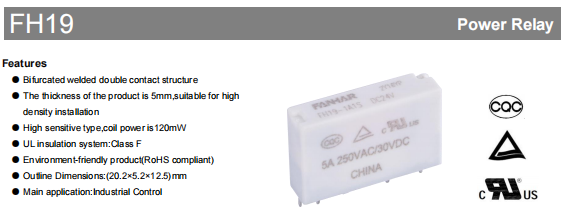

Extremt kompakt fysisk struktur

FH19 mäter 20,2×5,2×12,5 mm. Dess smala profil - särskilt dess 5 mm tjocklek - möjliggör vertikal stapling eller högdensitetslayouter i en sida-vid-sida-konfiguration, vilket avsevärt sparar PCB-utrymme. Kompakta applikationer som moderkort för industriell kontroll, PLC-moduler, kommunikationsenheter och smarta apparater är de idealiska kandidaterna för denna optimalt designade produkt.

Innovativ svetsprocess med två kontakter

Den använder en bifurcated Welded Double Contact-konfiguration. Denna design använder två parallella kontaktpunkter för att fördela ström, vilket minskar kontaktresistansen och markant förbättrar kontakternas tillförlitlighet och stabilitet. Även om en kontaktpunkt äventyras på grund av mikrovibrationer eller kontaminering, säkerställer den andra kretskontinuiteten, vilket avsevärt ökar felmotståndet i tuffa industriella miljöer.

Miljövänligt och säkert materialval

Miljööverensstämmelse: Hela serien följer RoHS-direktivet, använder inga farliga ämnen och uppfyller globala gröna tillverkningstrender.

Kontaktmaterial: Använder en silver-nickel (AgNi) legering. Detta bevarar silvers enastående ledningsförmåga, medan införandet av nickel förbättrar bågerosionsbeständigheten och mekanisk robusthet, vilket förlänger den elektriska livslängden.

Isoleringssystem: Har ett UL klass F (155°C) isoleringssystem, vilket säkerställer elektrisk isoleringsprestanda och säkerhetsmarginal även i högtemperaturmiljöer.

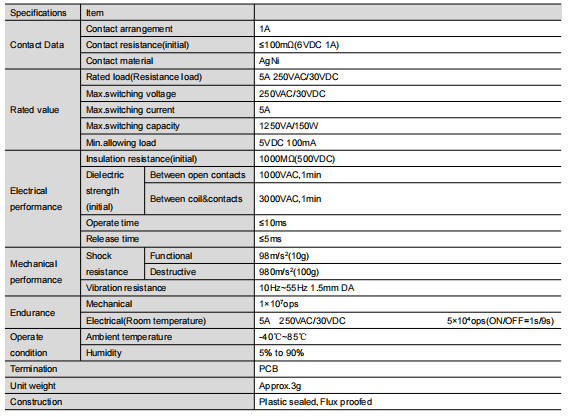

Fördjupad analys av kärnprestandaparametrar

Elektrisk prestanda: Stabil, pålitlig och kraftfull omkoppling

Nominell belastning: 5A @ 250VAC / 30VDC

Max. Omkopplingskapacitet: 1250VA / 150W

Kontaktmotstånd: ≤100mΩ (initial)

Isolationsmotstånd: ≥1000MΩ (500VDC)

Dielektrisk styrka: 3000 VAC i 1 minut (mellan öppna kontakter och mellan spole och kontakter)

Drift/släpptid: ≤10ms / ≤5ms

Mekanisk och miljömässig hållbarhet: Byggd för industriella miljöer

Mekanisk livslängd: Klarar upp till 10 miljoner operationer, perfekt för frekvent växling.

Elektrisk livslängd: Den specificerade belastningen garanterar tillförlitlig prestanda (se "Uthållighetskurvan" i databladet).

Miljöanpassningsförmåga: Driftstemperaturintervall från -40°C till 85°C och luftfuktighetsområde på 5% till 90%, lämpligt för olika klimat.

Vibrations- och stöttålighet: Utmärkt motstånd mot vibrationer (10-55 Hz) och stötar (980 m/s²), idealiskt för utrustning med mekanisk vibration som verktygsmaskiner och fordon.

Flexibel spolekonfiguration och valguide

FH19 har två spoleffekttyper. Den har också åtta vanliga spänningar. Detta ger designers betydande mångsidighet.

Viktig anmärkning: Databladet specificerar egenskaperna "Operate Voltage" och "Release Voltage" i detalj. FH19:s design, material och tillverkningsprocess följer rigorösa säkerhetsstandarder, vilket anges av certifieringarna. Användare kan säkert integrera det i applikationer som kräver exportkompatibilitet eller exceptionell tillförlitlighet.

Paketval: Matchar din applikationsmiljö

FH19 erbjuder två nyckelpaketalternativ för att möta olika miljöutmaningar:

Fluxsäker typ:

Funktion: Motstår svagt korrosiva rester från lödning.

Rekommenderas för: Upprätthålla hygieniska interiörinställningar, inklusive datacenterapparater, kommunikationsfaciliteter och laboratorieinstrument.

Plastförseglad typ:

Funktion: Helt förseglad struktur förhindrar effektivt att damm, fukt och korrosiva gaser (t.ex. H₂S, SO₂) kommer in i reläet.

Rekommenderas för: Industrianläggningar, utomhusutrustning, miljöer med kemiska gaser, såsom fabriksverkstäder, styrskåp, trafiksignalsystem och jordbruksmaskiner.

Att välja en olämplig förpackning kan resultera i invändig korrosion, kontaktoxidation och för tidigt fel.

Typiska tillämpningsscenarier

Med sina omfattande fördelar utmärker FH19 sig inom följande områden:

Industriell automation: PLC I/O-moduler, sensorgränssnitt, liten motorstyrning.

Energihantering: Smarta mätare, styrkretsar för fotovoltaiska växelriktare och kontrollmoduler för laddstationer.

Byggnadsautomation: Intelligent ljusstyrning, styrning av VVS-system, säkerhetssystem.

Kommunikationsutrustning: Signaldirigering i nätverksväxlar, routrar och basstationsapparater.

Hushållsapparater och hemelektronik: Styrkort för avancerade apparater, smarta hemhubbar.

Säkerhetscertifieringar och kvalitetssäkring

FH19 har förvärvat många prestigefyllda certifieringar världen över och inhemska, som fungerar som den främsta valideringen av dess kvalitet och säkerhet.

UL / C-UL (USA/Kanada): Filnummer E475405

TÜV (Tyskland): Filnr R 50565678

CQC (Kina): Certifikatnummer CQC22002370207

Certifieringarna visar att FH19:s design, material och tillverkningsprocess följer rigorösa säkerhetsstandarder. Användare kan säkert inkludera det i applikationer som kräver exportkompatibilitet eller exceptionell tillförlitlighet.

Sammanfattning av nyckelpunkter för urval och användning

Bestäm belastningen: Identifiera din belastningstyp (resistiv, induktiv, lampa), ström och spänning för att säkerställa att de ligger inom FH19:s nominella intervall.

Välj spolen: Välj standard- eller högeffektvarianten och lämplig spänningsspecifikation enligt ditt systems matningsspänning och effektbehov.

Bestäm paketet: Valet mellan flusssäker eller plastförseglad bör göras baserat på applikationsmiljön. Detta är väsentligt för att säkerställa långsiktig tillförlitlighet.

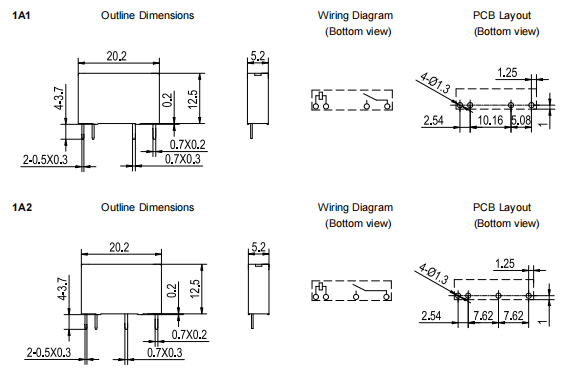

Bekräfta pinout: Se kretskortsdiagrammet (1A1 eller 1A2) för att säkerställa kompatibilitet med ditt kretskortslayout.

Konstruera drivkretsen: Se till att en stabil och tillräcklig drivström tillhandahålls för reläspolen. Överväg att använda en flygback-diod för att skydda drivenheten.

Slutsats

FH19 är en konstruerad lösning som är designad för att möta de utmaningar som modern elektronisk design med hög densitet och hög tillförlitlighet innebär.

Den integrerar kompakt storlek, tillförlitlighet med dubbla kontakter, miljöanpassningsförmåga och omfattande certifieringar, vilket ger ingenjörer solid och pålitlig underliggande komponentstöd för innovation inom industriell styrning, energihantering och smarta enheter.

När du väljer ett relä, gå längre än enkla parameterjämförelser. När det gäller systemtillförlitlighet, livscykelkostnad och miljömässig lämplighet är FH19 utan tvekan det föredragna alternativet och värd en djupgående utvärdering.
