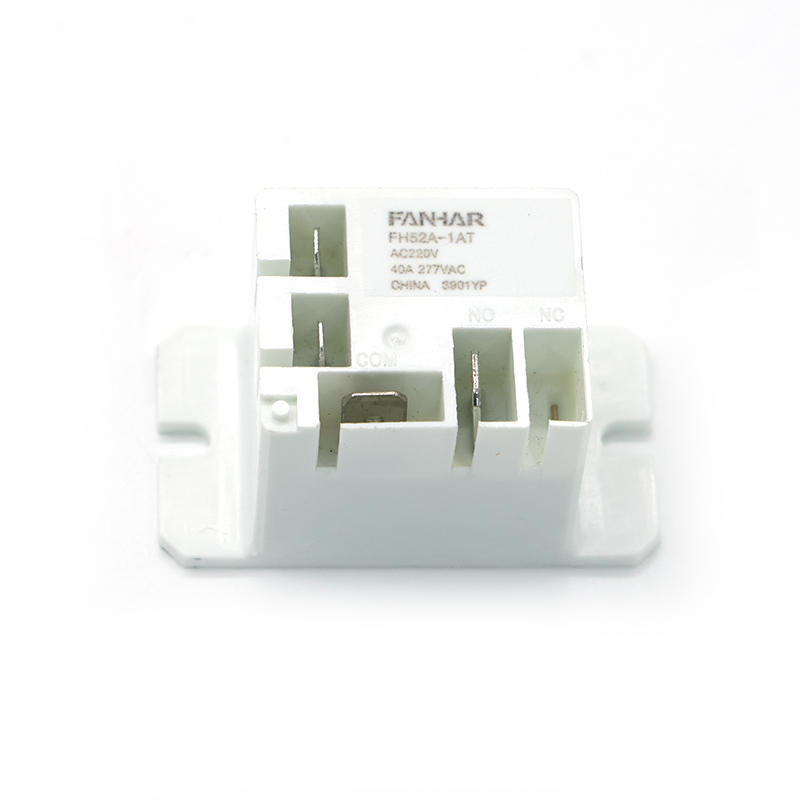

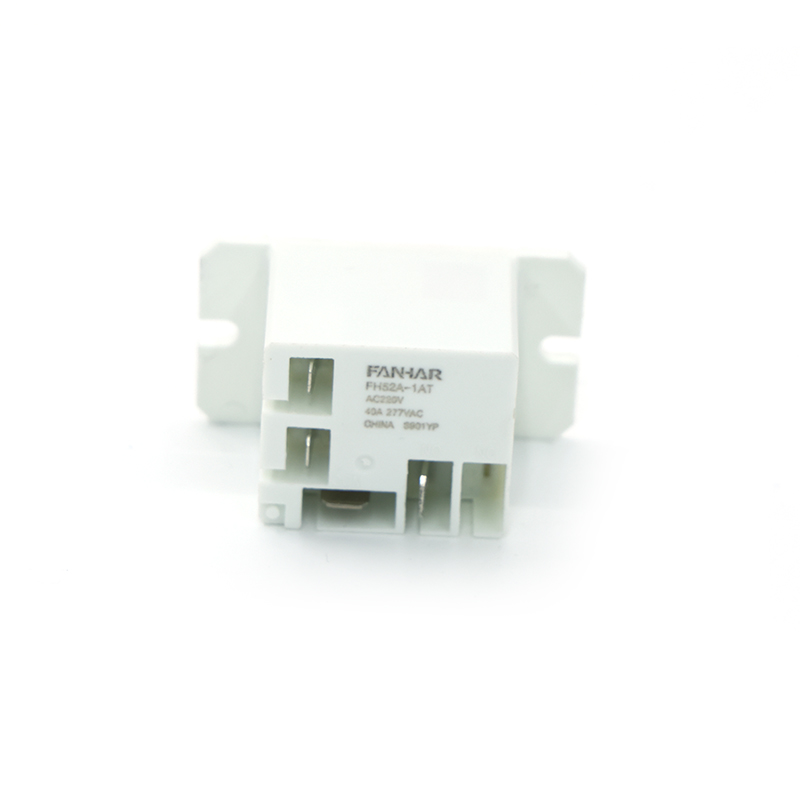

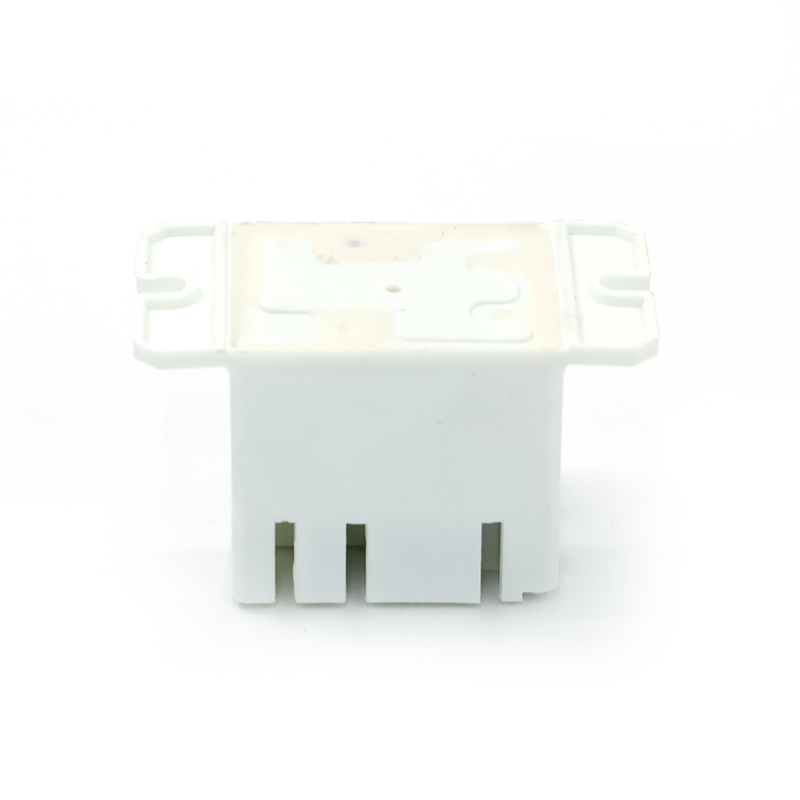

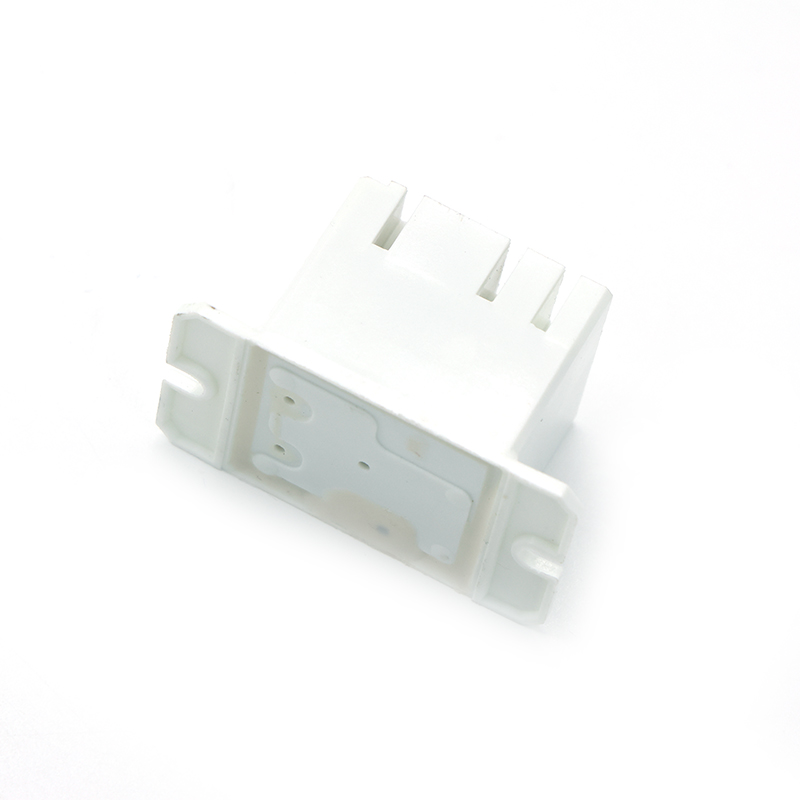

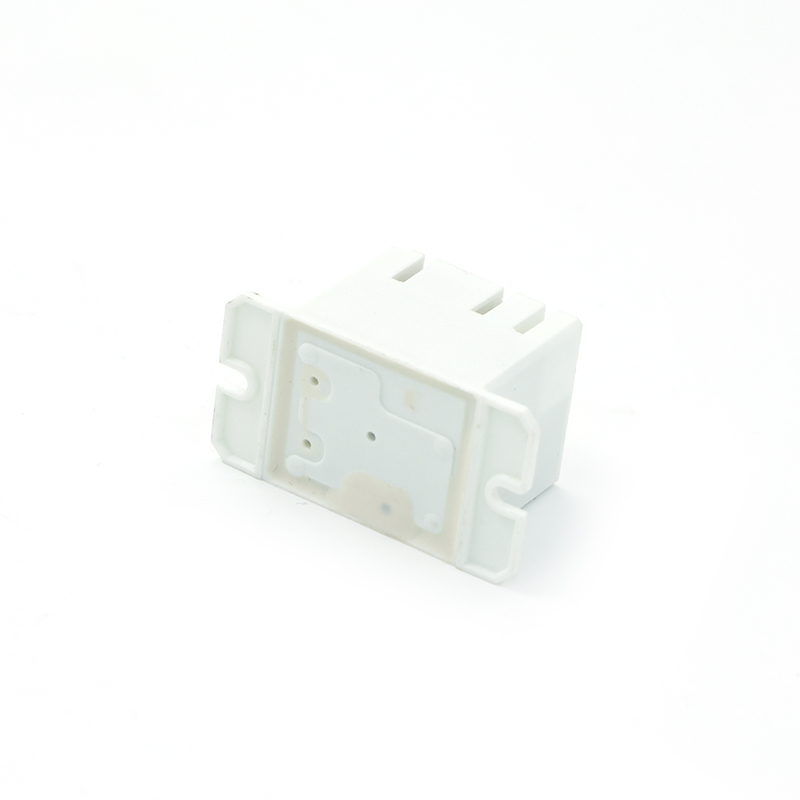

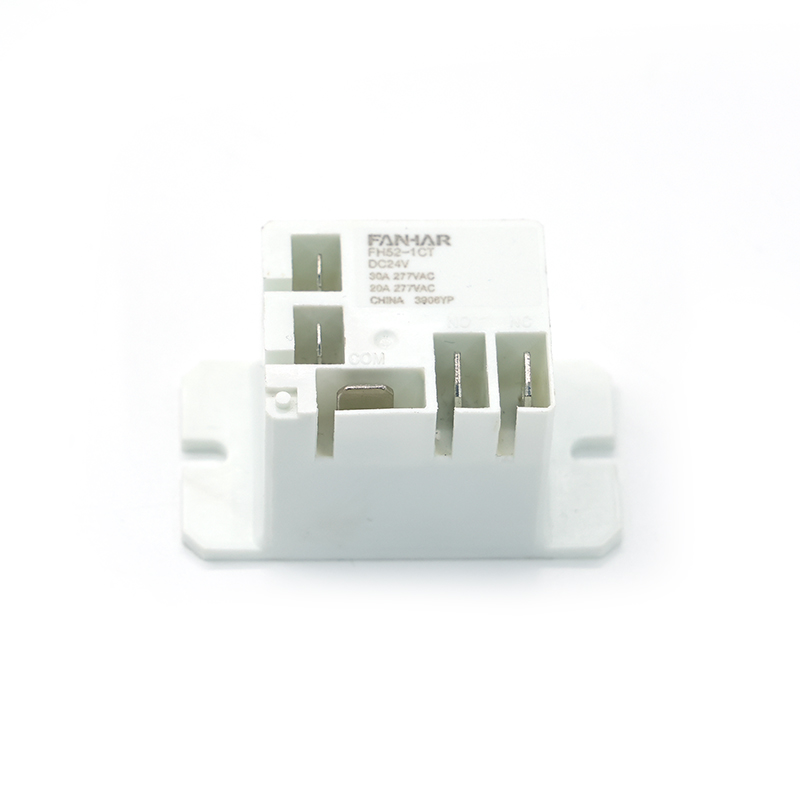

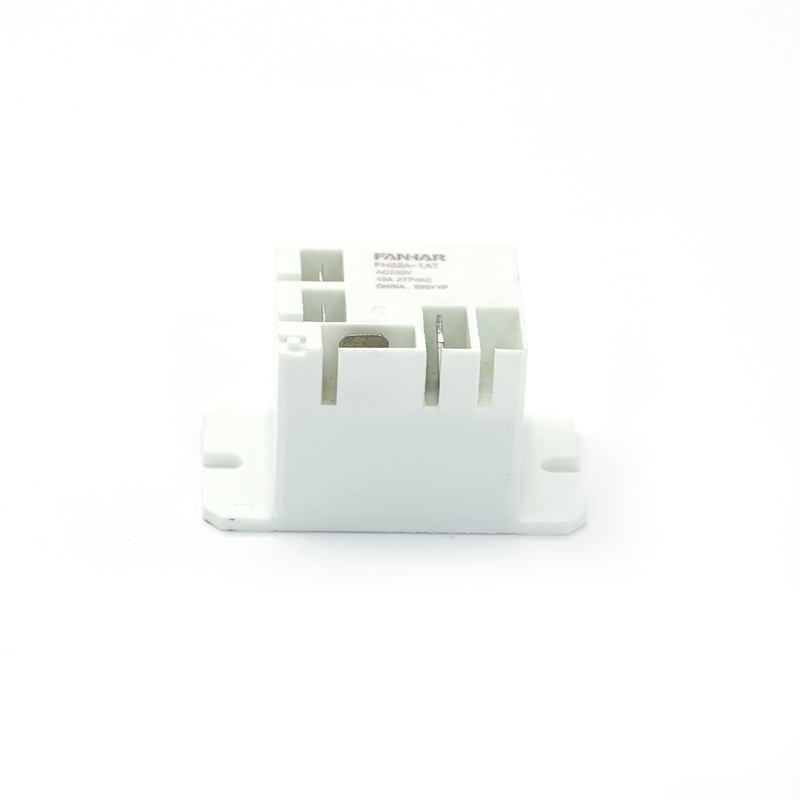

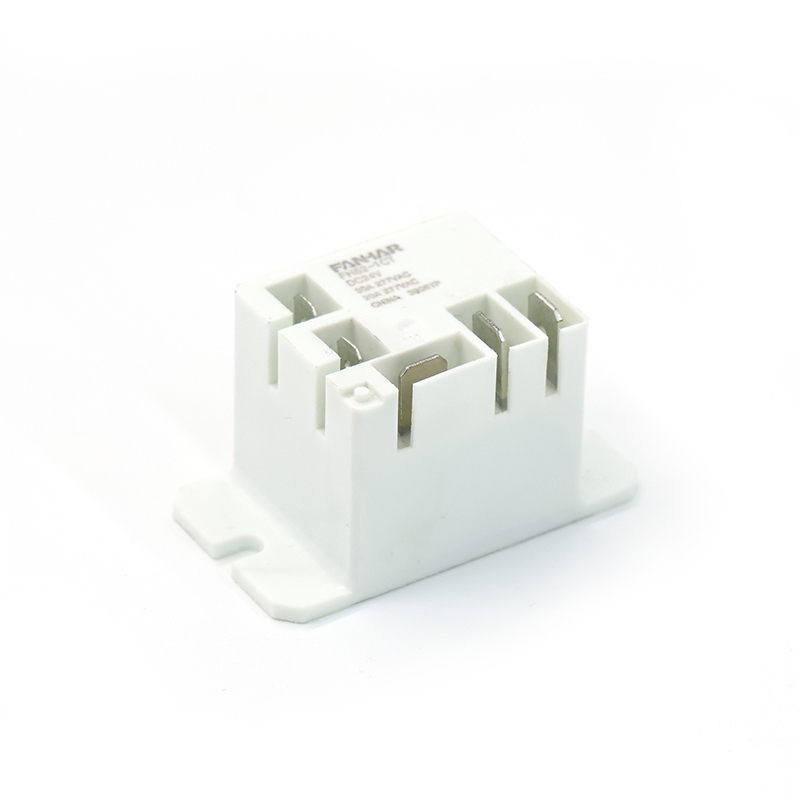

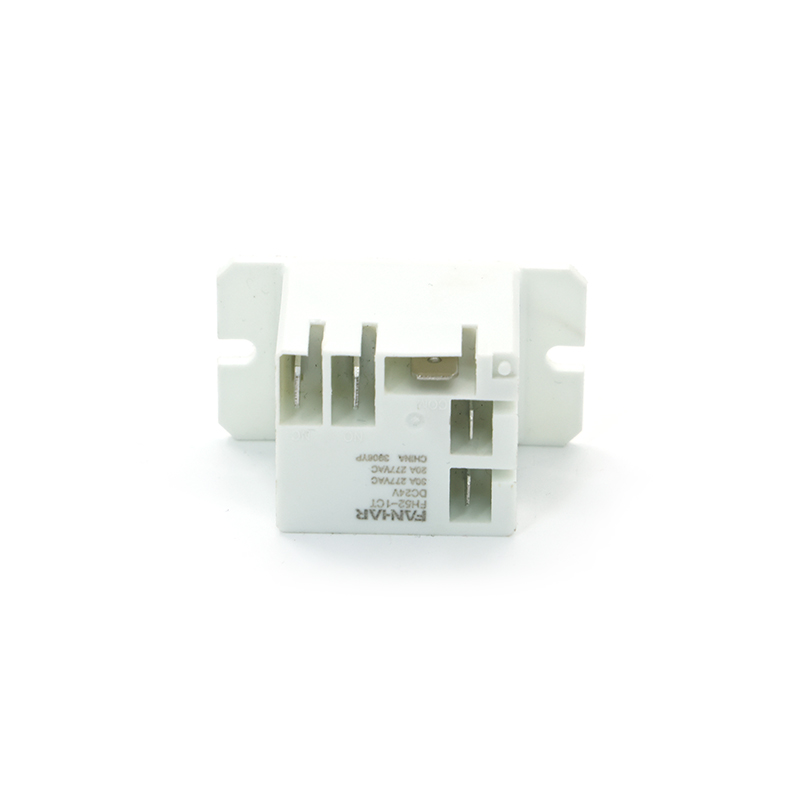

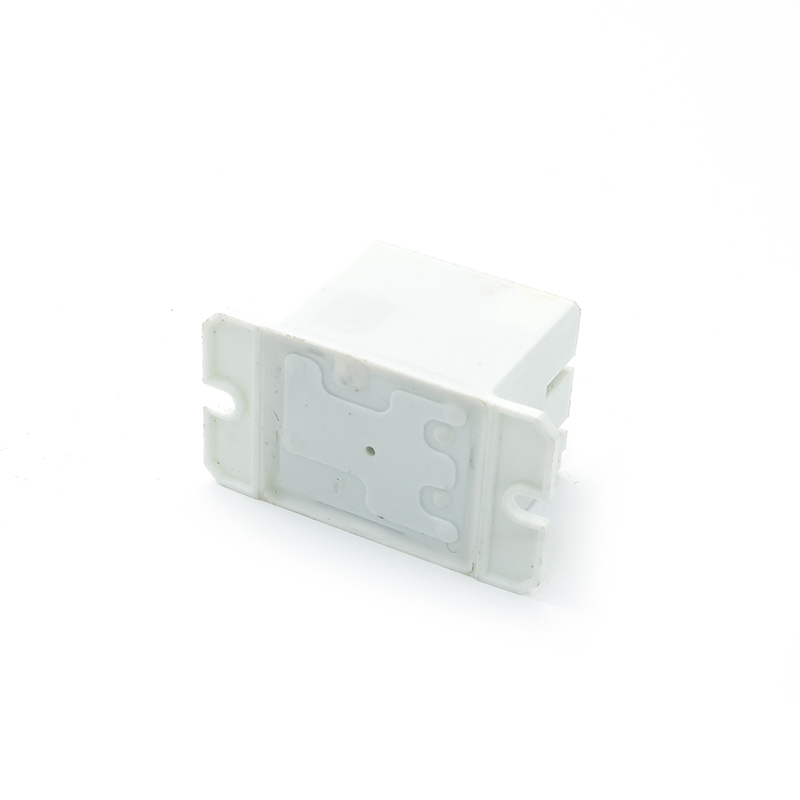

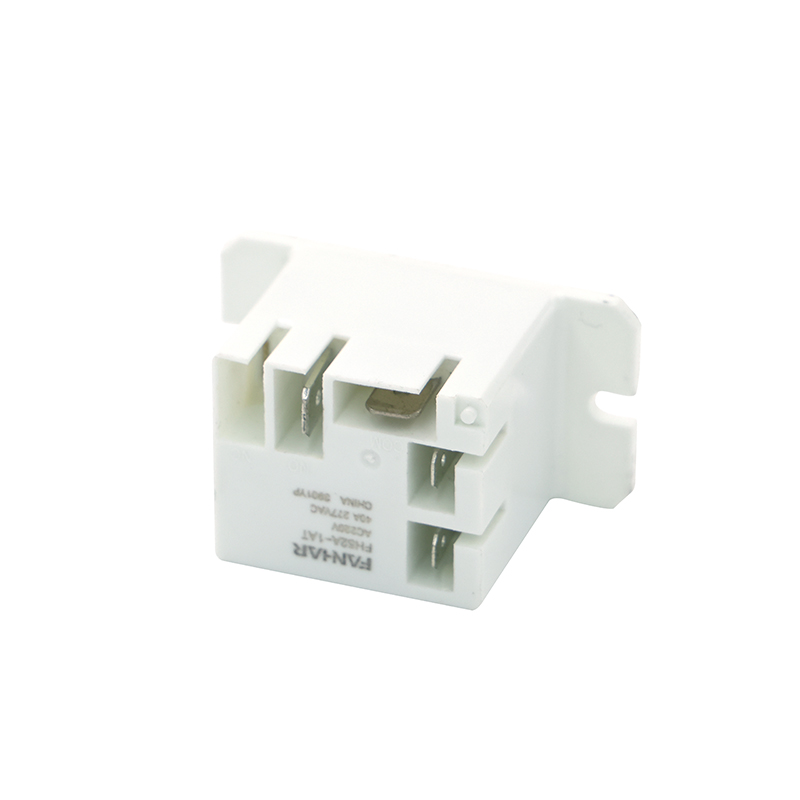

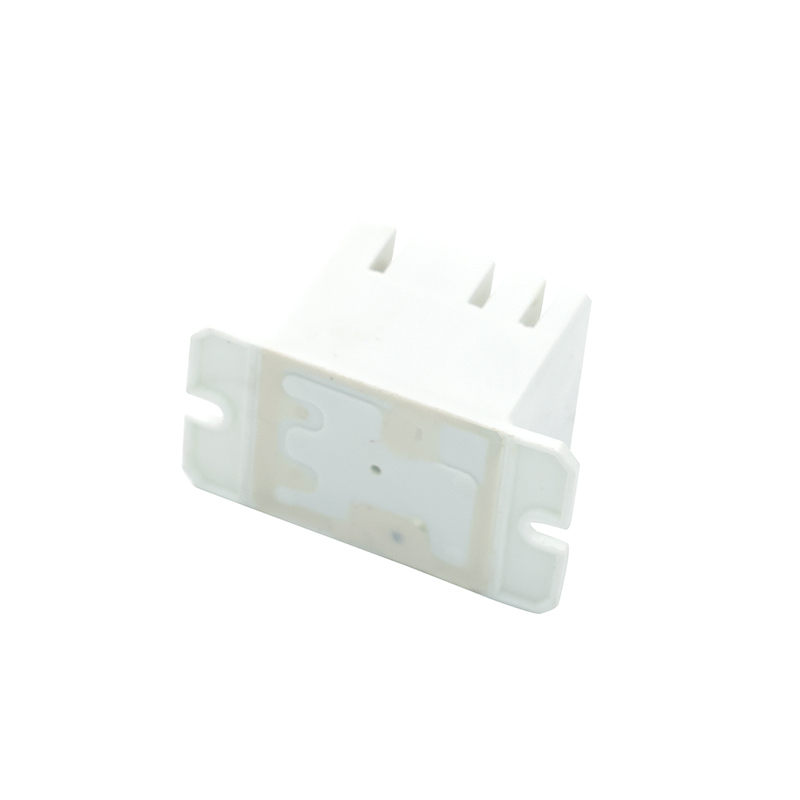

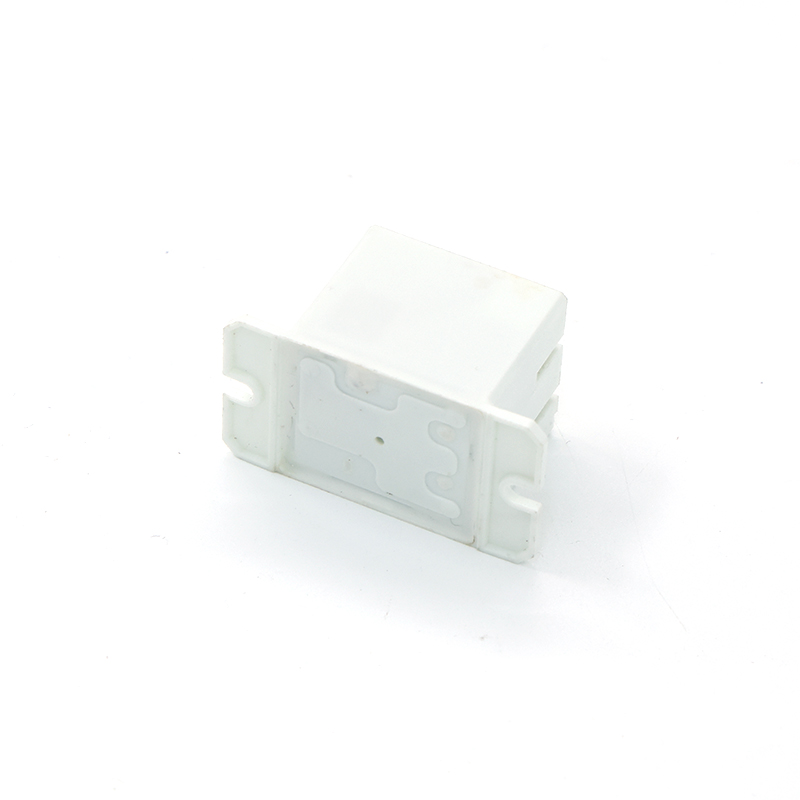

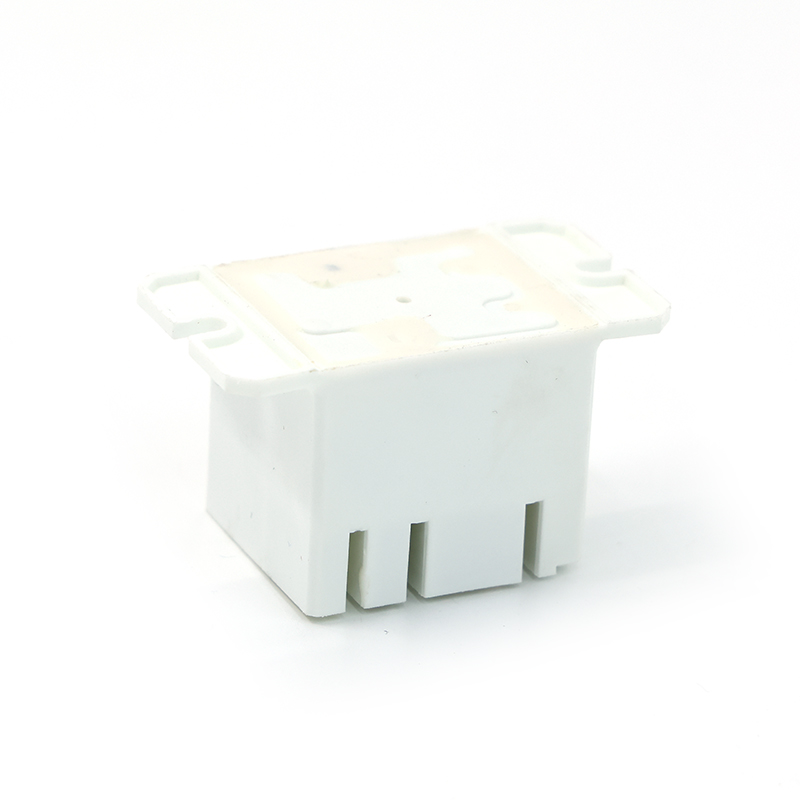

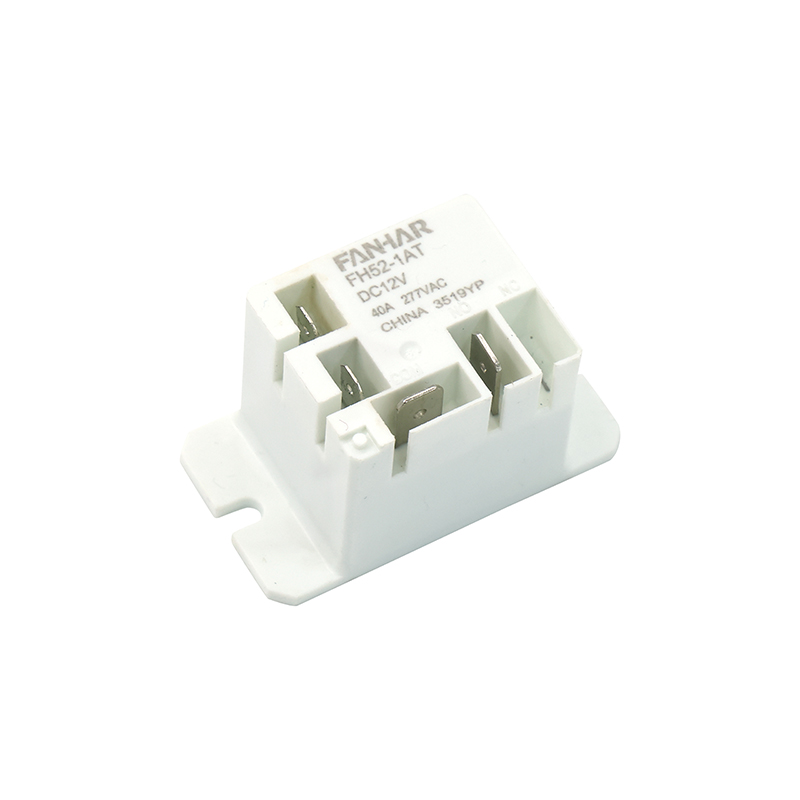

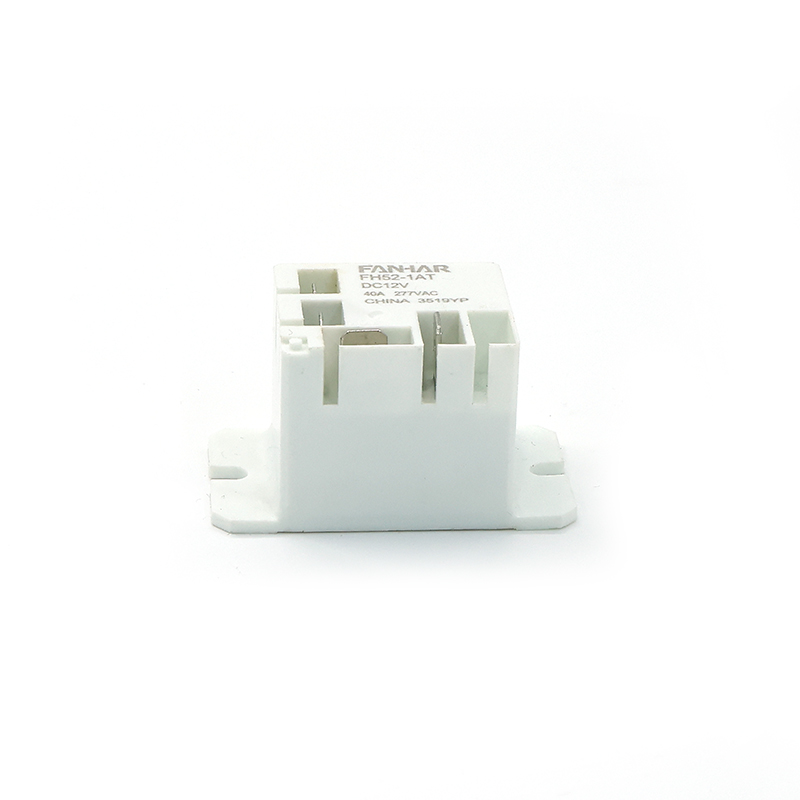

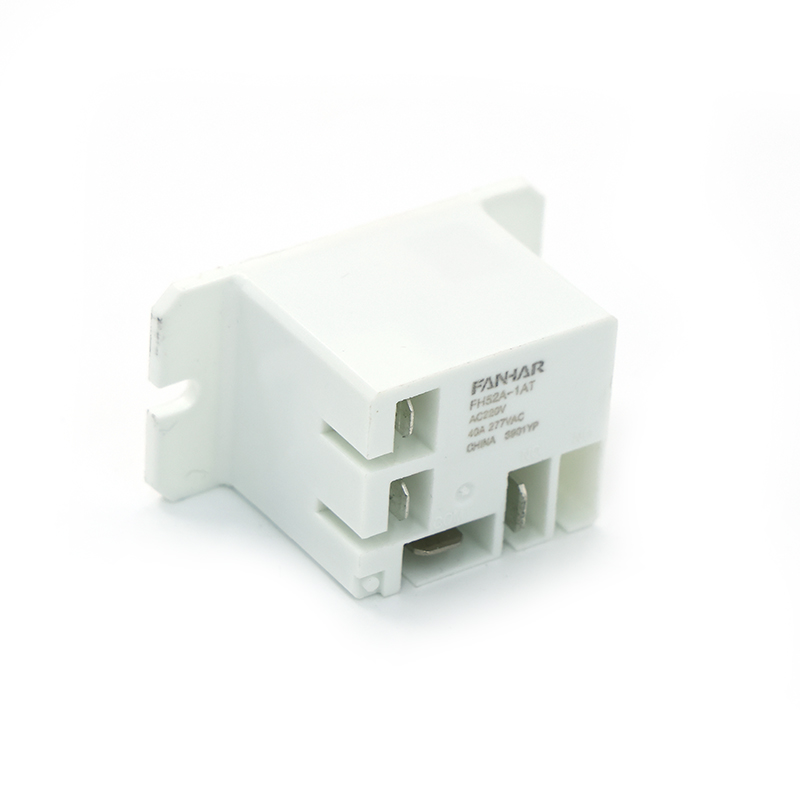

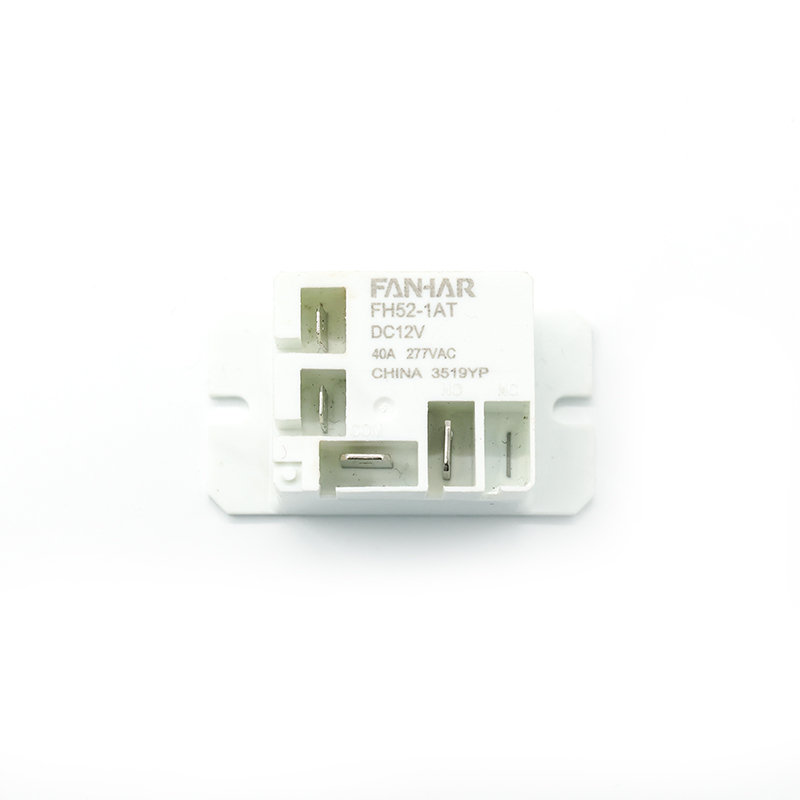

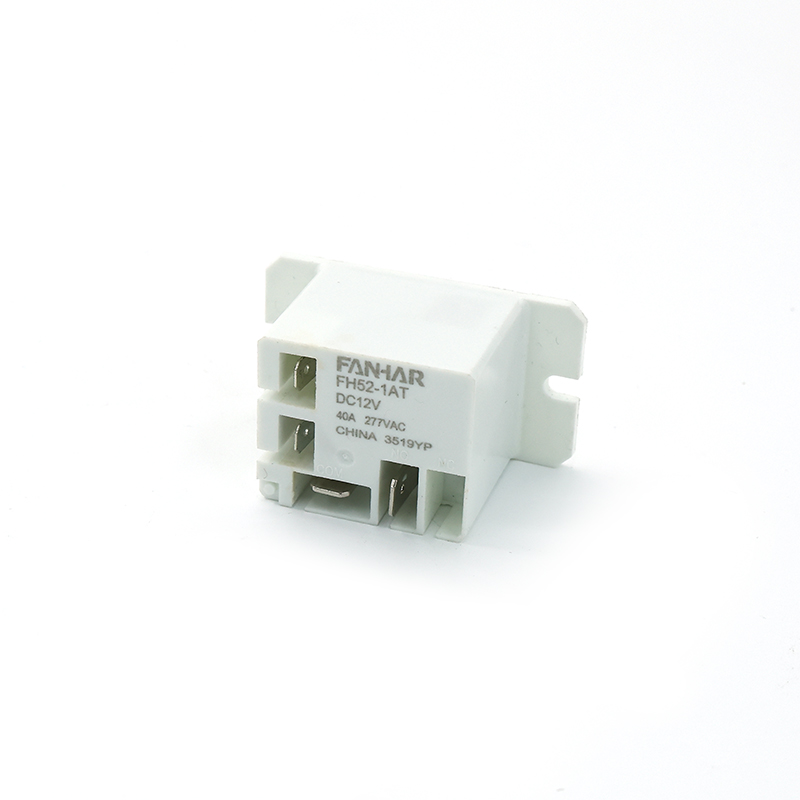

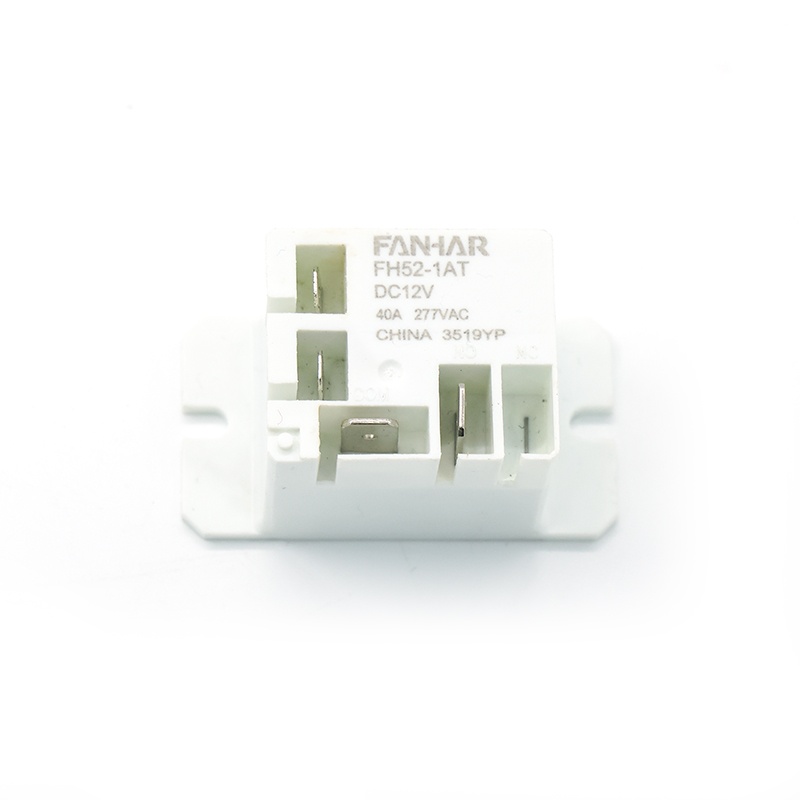

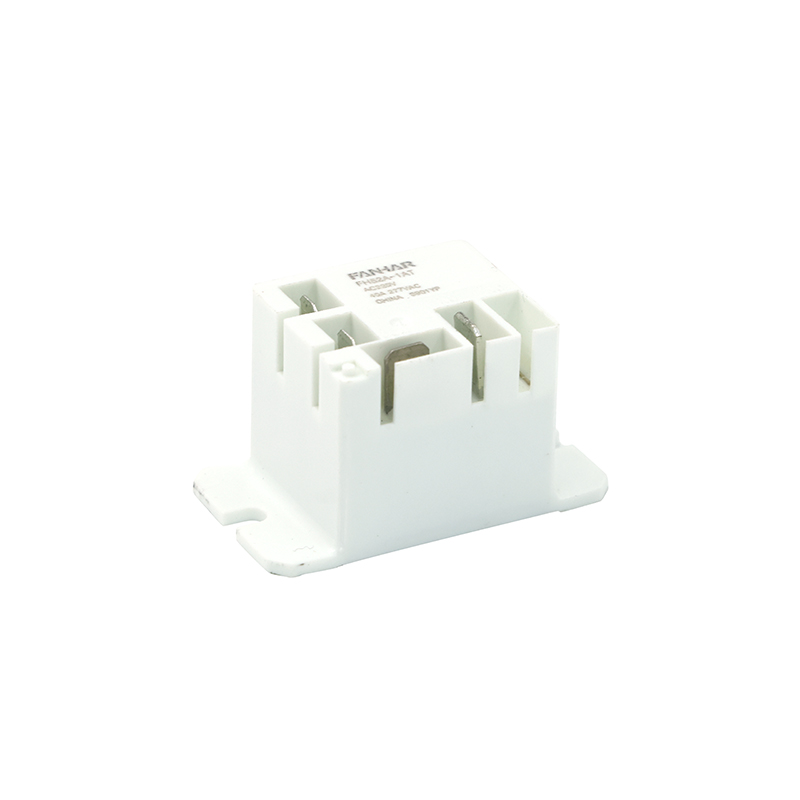

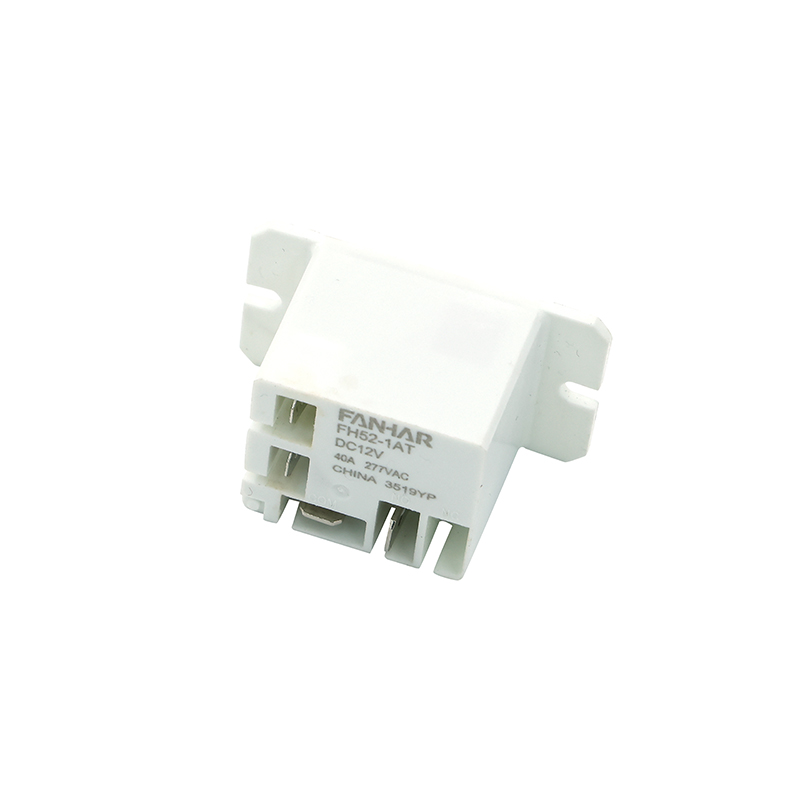

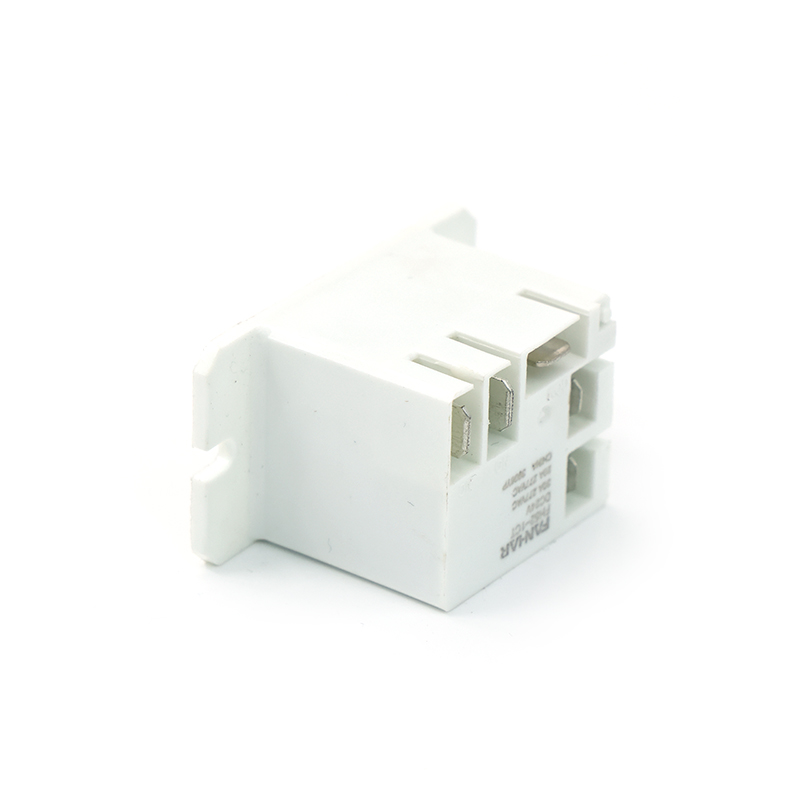

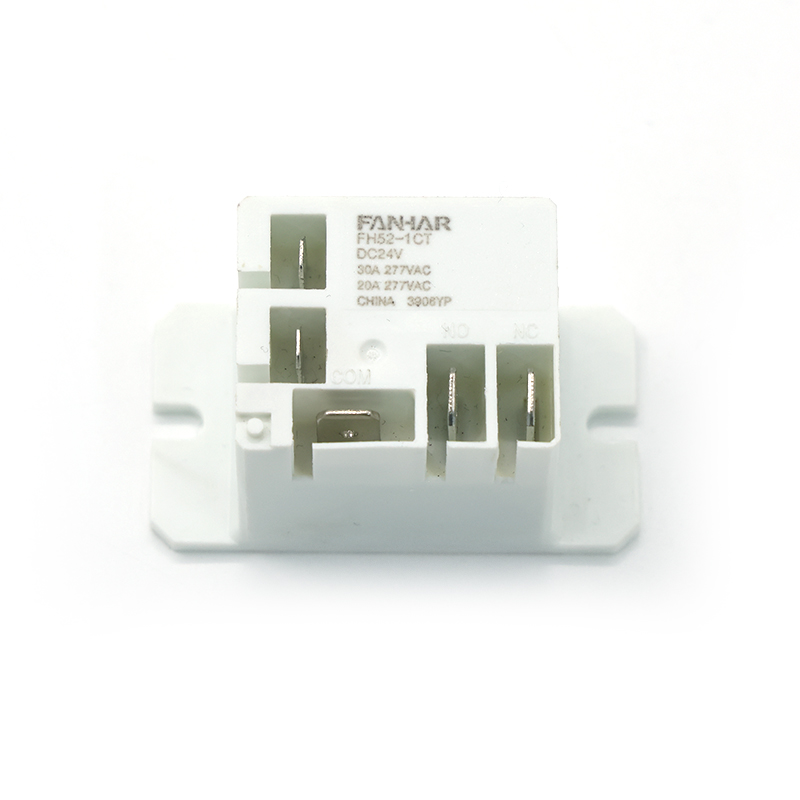

FH52/FH52A 20A 30A 40A Industrirelä

Specifikationer

Objekt

Kontaktdata

Kontaktarrangemang

1A, 1B, 1C

Kontaktmotstånd (initial)

≤50mΩ(6VDC 1A)

Kontaktmaterial

AgSnO ₂

Bedömt värde

Nominell belastning (motståndsbelastning)

NO:30A (standardtyp)/40A 277VAC         20A 28VDC

NC:20A 277VAC

Max.kopplingsspänning

277VAC   28VDC

Max.kopplingsström

40A

Max.kopplingskapacitet

11080VA   560W

Min.tillåtande belastning

5VDC 100mA

Elektrisk

prestanda

Isolationsmotstånd (initial)

1000MΩ(500VDC)

Dielektrisk styrka (initial)

Mellan öppna kontakter

1500 VAC, 1 min

Mellan spole&kontakter

2500 VAC, 1 min

Drifttid

≤15 ms

Släpptid

≤10 ms

Mekanisk

prestanda

Chock

motstånd

Funktionell

98m/s2(10g)

Destruktivt

980m/s2(100g)

Vibrationsmotstånd

10Hz~55Hz 1,5 mm DA

Uthållighet

Mekanisk

1× 10 ⁶ ops

Elektrisk(Room temperature)

NR: 30A   277VAC/28VDC    1× 10 ⁵ ops(ON/OFF= 1s/9s)

NR: 40A   277VAC                  1× 10 ⁴ ops(ON/OFF= 1s/9s)

NC: 20A    277VAC                 1× 10 ⁴ ops(ON/OFF= 1s/9s)

operera

skick

Omgivningstemperatur

DC:-45℃~85℃   AC:-45℃~60℃

Fuktighet

5 % till 85 %

Uppsägning

Kontakta terminalen snabbt

Enhetsvikt

Cirka 36g

Konstruktion

Plastförseglad、Fluxsäker
