Applikationen och framtida utvecklingen av reläer i smarta nät

Den globala energiomvandlingen går framåt i en aldrig tidigare skådad takt. Enligt International Energy Agency (IEA), förnybar energi källor förväntas stå för nästan 40 % av den globala elproduktionen år 2030, medan antalet elfordon på vägarna beräknas överstiga 200 miljoner. Denna trend ställer extremt höga krav på kraftnätens flexibilitet, tillförlitlighet och interaktivitet. Smart Grid har vuxit fram som ett svar – genom att integrera avancerad avkänning, kommunikation, kontroll och molnberäkning i traditionella kraftnätverk, vilket ger nätet möjligheterna "självuppfattning, självbeslut och självåterställning".

Inom det smarta nätets stora arkitektur, reläer , även om de är små till storleken, fungerar de som både "första försvarslinjen" och "exekveringsterminalen" för säker, stabil och effektiv systemdrift. De tar på sig flera ansvarsområden, allt från felisolering och lastväxling till utrustningsskydd och energisändning. Den här artikeln utgår från grundläggande principer, granskar systematiskt kärnanvändningsscenarierna för reläer i smarta nät , analyserar deras påtagliga förbättringar av nätets prestanda och ser framåt mot framtida teknikutvecklingsvägar. Slutligen finns en lista med vanliga frågor (FQA) för snabb referens.

Reläets grunder: Från elektromagnet till intelligent terminal

Verksamhetsprincip och klassificering

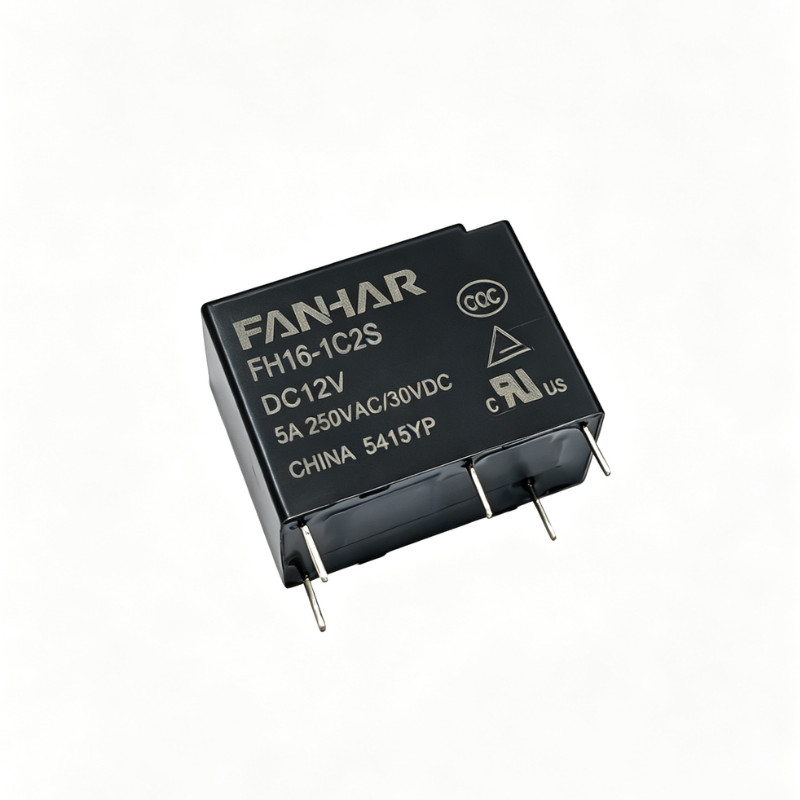

Ett relä är en automatisk elektrisk strömbrytare. Dess grundläggande funktionsprincip är: när ingångsmängden (såsom spänning, ström, temperatur, tid, etc.) når ett inställt tröskelvärde, driver en elektromagnet eller elektronisk krets kontakterna att agera och styr därigenom på/av av en högeffektskrets. Enligt tekniska rutter kan reläer klassificeras enligt följande:

Traditionella roller i kraftsystem

Kontrollfunktion : Använder småströmssignaler för att driva högströmsbelastningar, vilket möjliggör fjärrstart/stopp.

Skyddsfunktion : Upptäcker överström, överspänning, underspänning, kortslutningar och andra anomalier, vilket snabbt kopplar bort felaktiga kretsar.

Signalöverföring : Konverterar utrustningens status (stängd/öppen, larm) till torra kontaktsignaler för övervakningssystem.

Fem kärntillämpningar av reläer i smarta nät

Smarta transformatorstationer och styrning av primär utrustning

Smarta nät är uppbyggda på digitala transformatorstationer, som i stor utsträckning använder elektroniska instrumenttransformatorer och intelligent primär utrustning (t.ex. smarta strömbrytare, frånkopplingsbrytare). Reläer fungerar som styrmanöverdon och tar emot GOOSE (Generic ObjectOriented Substation Event) kommandon från sammanslagna enheter eller skydds- och kontrollenheter, vilket slutför växlingsoperationer inom millisekunder.

Fall i punkt : Efter en 220 kV smart transformatorstationsrenovering i Kina, minskade ersättningen av traditionella elektromagnetiska reläer med intelligenta relägrupper den genomsnittliga drifttiden från 80 ms till 15 ms, vilket förbättrade systemfelsökningshastigheten med cirka 80 %.

Nätfel SjälvLäkning och snabb omkonfiguration

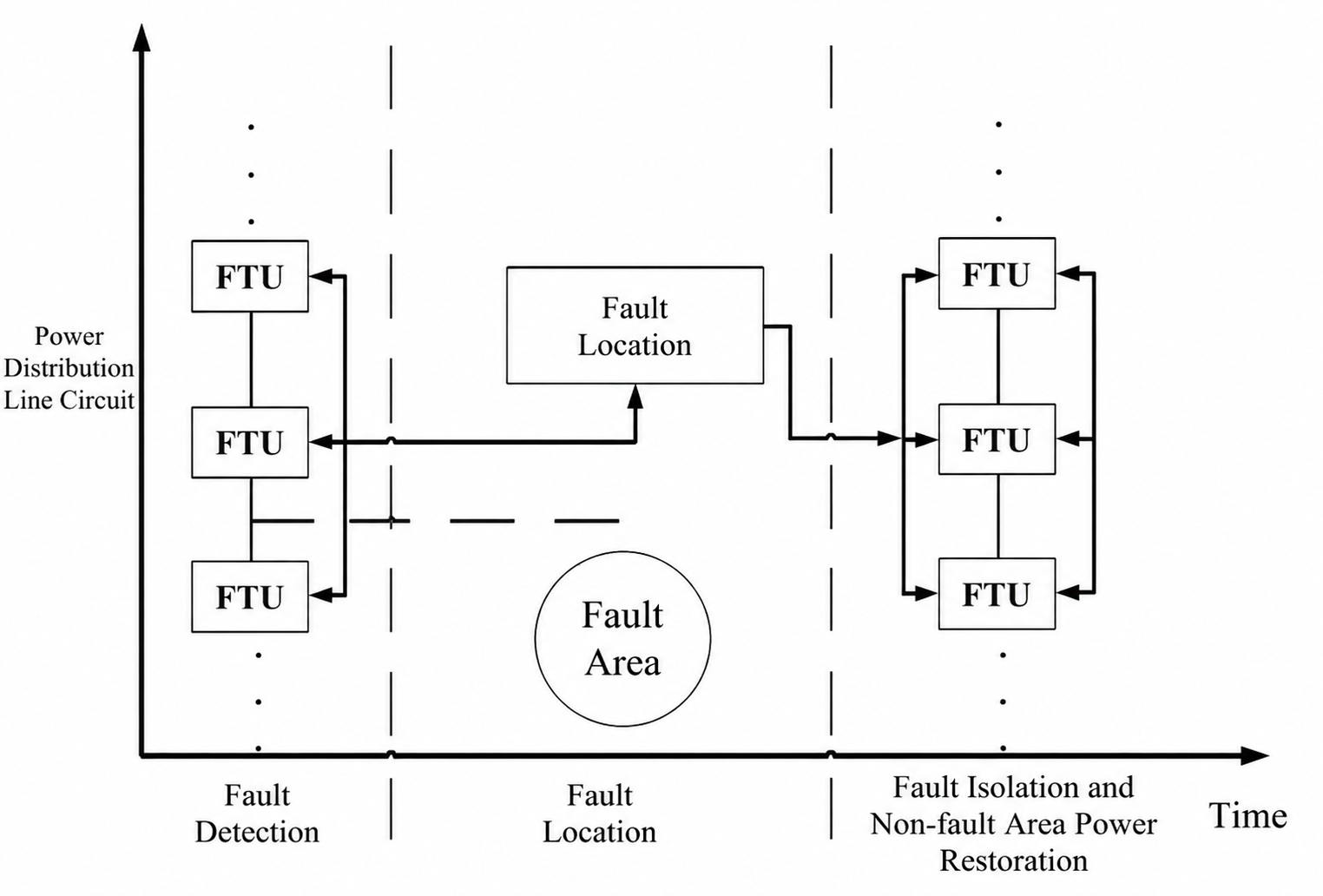

Den "självläkande" förmågan hos smarta nät är beroende av en process med sluten slinga: feldetektering → plats → isolering → återställning. Reläer spelar en dubbel roll i denna process:

Felisolering: När en kortslutning uppstår på en linje, agerar reläer omedelbart för att separera den felaktiga sektionen från huvudnätet.

Automatisk omkonfigurering: Genom logik för feeder automation (FA) koordinerar reläer intilliggande omkopplare för att överföra icke-defekta sektioner till reservkraftkällor, vilket komprimerar återställningstiden från timmar till minuter eller till och med sekunder.

Exakt lastkontroll och efterfrågesvar

Under perioder av snäv balans mellan strömförsörjning och efterfrågan använder smarta nät mekanismer för efterfrågesvar (DR) för att reglera belastningar på kundsidan. Reläer är inte längre bara "hårda switchar"; de fungerar tillsammans med lastaggregationsplattformar:

Prisrespons för användningstid: Baserat på prissignaler kopplas reläerna automatiskt från eller justeras intekritiska belastningar (t.ex. luftkonditioneringsapparater, elbilsladdare).

Nödlastbortfall: När frekvensen sjunker kopplar reläerna sekventiellt bort avbrottsbara laster enligt prioritet, vilket förhindrar storskaliga strömavbrott.

Enligt U.S. Department of Energys statistik kan kommersiella byggnader som använder intelligenta reläer för efterfrågerespons minska sommarens toppbelastningar med 15 %–25 %, med minimal påverkan på passagerarnas komfort.

Friendly Grid Connection of Distributed Energy Resources (DER)

Den utbredda integrationen av solceller (PV), vindkraft, energilagring och elfordon förvandlar distributionsnätverk från "enkelriktade radiella" till "dubbelriktade interaktiva" system. Nyckeluppgifter för reläer vid DER-sammankopplingspunkter inkluderar:

Aktiv anti-ö-detektering : När nätspänningen försvinner kopplar reläerna snabbt bort distribuerade generatorer för att förhindra ödrift som kan äventyra underhållspersonal.

Styrning av kraftutjämning : Beroende på väderförhållanden byter reläer dynamiskt energilagringsenheter eller justerar växelriktarutgångarna för att jämna ut effektfluktuationer.

Samordning med flera källor : I mikronät fungerar reläer som "gateway-switchar" för att skicka olika energikällor enligt ekonomiska eller miljömässiga prioriteringar

Hela livscykelns hälsohantering av utrustning

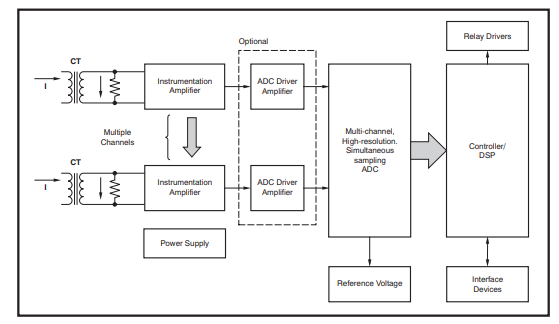

Moderna intelligenta reläer har inbyggda temperatur-, spännings- och strömsensorer och stöder kommunikationsprotokollet IEC 61850. De kan ladda upp statusdata som drifträkning, kontaktslitage och drifttid. Underhållsplattformar, i kombination med maskininlärningsmodeller, förutsäger den återstående livslängden för reläer, vilket möjliggör tillståndsbaserat underhåll snarare än schemalagt underhåll, vilket minskar drift- och underhållskostnaderna med cirka 30–40 %.

Tredimensionell värdeförbättring av reläer i smarta nät

Framtida utvecklingstrender: från ställdon till "Edge Decision Node"

Intelligens och AI-integration

Nästa generation av reläer kommer att integrera edge AI-chips, vilket möjliggör igenkänning av lokal vågformsfunktion för att skilja mellan "blixtinducerade transienta fel" och "permanenta kortslutningar" och självständigt välja återförslutningsstrategier – undvika sekundära effekter på systemet från blind återförslutning. Det förväntas att självlärande intelligenta reläer kommer in i pilotprojekt runt 2028.

Mjukvarudefinierad och virtualisering

Med framväxten av det mjukvarudefinierade kraftsystemkonceptet kommer reläskyddslogik inte längre att hårdkodas som fasta hårdvaruparametrar, utan laddas på begäran via molnbaserade appar. Till exempel kan samma hårdvara köra en "PV anti-reverse-power"-strategi under dagen och byta till en "energilagringsladdning/urladdningshantering"-strategi på natten, vilket uppnår "en enhet, flera användningsområden."

Högfrekvent drift och bredBandgap halvledare

Mognaden av kiselkarbid (SiC) och galliumnitrid (GaN) enheter pressar fasttillståndsreläer mot högfrekvensomkoppling på MHz-nivå. Detta kommer att minska volymen av reläer som används i kraftelektroniska transformatorer (PET) och mellanspännings DC-distributionsnät (MVDC) med mer än 50 %, samtidigt som förlusterna minskar till entredjedel av konventionella lösningar.

Digital dubbeldriven drift och underhåll

I framtiden kommer varje relä att ha en "virtuell spegel" i en digital tvillingplattform, som reflekterar dess elektriska, termiska och mekaniska tillstånd i realtid. Genom simulering kan potentiella fellägen förutsägas veckor i förväg, vilket möjliggör utbyte vid det optimala tidsfönstret – vilket verkligen uppnår "noll oplanerad driftstopp".

Slutsats

Som en "liten men kritisk" komponent i smarta nät har reläer utvecklats från enkla elektromekaniska omkopplare till multifunktionella intelligenta terminaler som integrerar avkänning, kommunikation, kontroll och beräkning. De spelar en oersättlig roll för att förbättra energianvändningseffektiviteten, förbättra leveranssäkerheten och säkerställa systemsäkerheten. Inför framtida nät med hög penetration av förnybara energikällor, högeffektselektroniskt innehåll och hög digitalisering, kommer reläer att fortsätta att utvecklas mot att bli smartare, snabbare, flexiblare och mer pålitliga. Teknologisk innovation, tillsammans med standardiseringsinsatser, kommer gemensamt att driva reläindustrin att ge ett solidt underliggande stöd för globala koldioxidneutralitetsmål.
