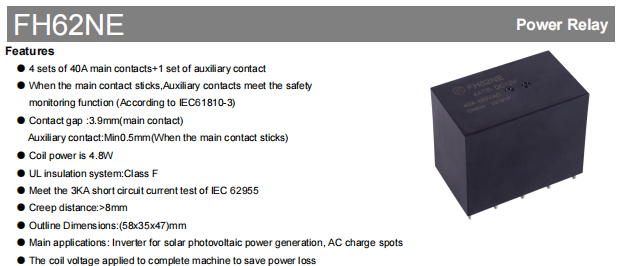

FH62NE Nytt energirelä｜40A 4-poliga huvudkontakter + säkerhetsövervakningshjälpkontakt, designad för PV-växelriktare och laddstationer för elbilar

Eftersom solcellssystem, laddstationer för elbilar och industriell styrutrustning ställer allt högre krav på elsäkerhet och energieffektivitet, reläer måste leverera inte bara tillförlitlig växlingsprestanda utan också säkerhetsövervakning, lågeffektdrift och långsiktig stabilitet. FH62NE-serien nytt energirelä från Fanhar Electronics kombinerar hög belastningskapacitet, intelligent säkerhetsövervakning, energibesparande drift och design med lång livslängd till en lösning, och erbjuder en mycket pålitlig lösning för strömbrytare för applikationer med stränga krav på elektrisk prestanda, systemsäkerhet och miljöanpassning.

4 uppsättningar av 40A huvudkontakter 1 hjälpkontakt – högströmsledning och säkerhetsövervakning i ett

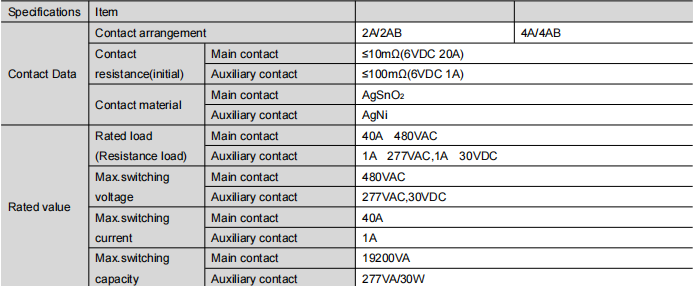

Den FH62NE har 4 uppsättningar 40A huvudkontakter och 1 hjälpkontakt:

Huvudkontakter : 4 Form A (4A/4AB) normalt öppna kontakter, med AgSnO₂ (silvertennoxid) material, klassad till 40A @ 480VAC (resistiv), maximal omkopplingskapacitet 19 200 VA, initial kontaktresistans ≤10 mΩ.

Hjälpkontakt : 1 Form B normalt sluten kontakt, med AgNi-material (silvernickel), klassad till 1A vid 277VAC / 30VDC.

Kärnsäkerhetsfunktion : Vid huvudkontaktsvetsning på grund av ett fel kan hjälpkontakten fortfarande öppna på ett tillförlitligt sätt med ett minsta mellanrum på ≥0,5 mm, vilket skickar en felsignal till styrsystemet för realtidssäkerhetsövervakning av huvudkretsen. Detta överensstämmer med IEC 61810-3 säkerhetsstandard. Huvudkontaktgapet är 3,9 mm, vilket säkerställer högspänningsisolering.

Klass F högisoleringsdesign uppfyller högspänningskraven för nya energitillämpningar

Ny energiutrustning arbetar under hög spänning under längre perioder, vilket kräver utmärkt isoleringsprestanda. FH62NE använder ett klass F-isoleringssystem (155°C) med ett krypavstånd på >8 mm, vilket effektivt förhindrar högspänningsavbrott och läckage.

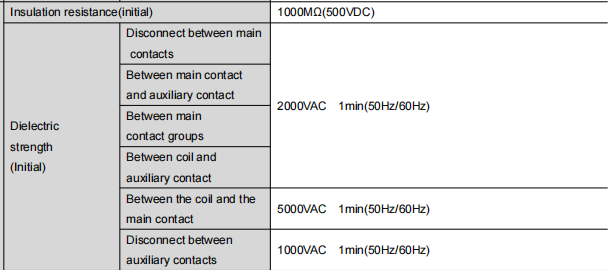

Dielektrisk styrka förmåga:

Överspänning: Den relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Lågeffektdesign

Den FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

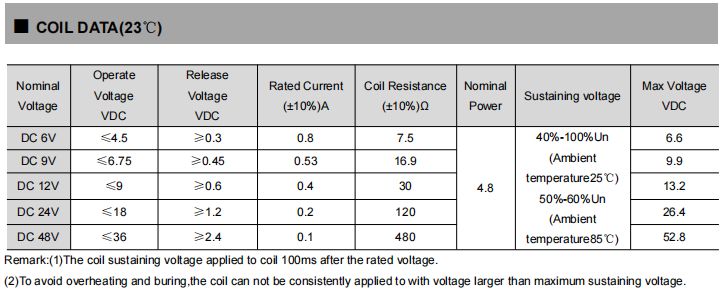

Spolespecifikationer (vid 23°C):

Drifttid: ≤40 ms; Releasetid: ≤20 ms.

Brett temperaturområde och hög tillförlitlighet för krävande industriella miljöer

Den FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Uthållighetsbetyg:

• Mekanisk livslängd: 1 000 000 operationer
• Elektrisk livslängd: 30 000 operationer (40A/480VAC resistiv, PÅ/AV = 1s/9s)

Vibrations- och stöttålighet:

• Funktionell vibration: 10 Hz – 55 Hz, 1,5 mm amplitud
• Funktionell stöt: 98 m/s² (10 g)
• Destruktiv stöt: 980 m/s² (100 g)

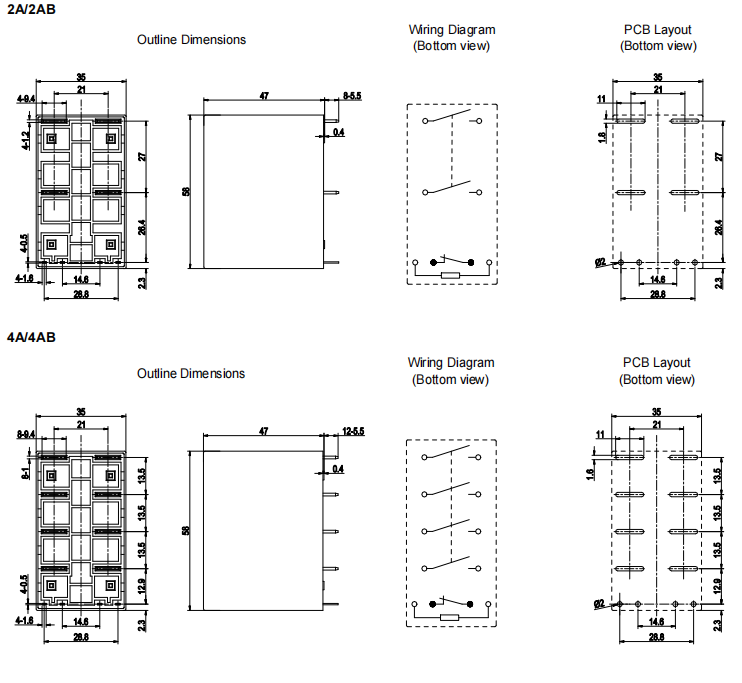

Kompakt storlek för enkel systemintegration

Den FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Monterings- och lödningsrekommendationer:

Montering: PCB-fäste rekommenderas

Lödtemperatur: 260°C ± 5°C

Lödtid: 3 – 5 sekunder

Monteringsmåttstolerans (om inget annat anges): ±0,1 mm

Viktiga applikationsscenarier

Med sin höga strömförande förmåga, oberoende säkerhetsövervakning och beprövade design, används FH62NE flitigt i:

Solcellsväxelriktare : För lastomkoppling och isolering på DC-ingångs- eller AC-utgångssidan. Dess högspänningsmotstånd, höga strömkapacitet och överspänningsimmunitet hanterar effektivt spänningsfluktuationer och omkopplingstransienter som är vanliga i PV-system.

AC EV laddningsstationer : Som kärnomkopplingskomponenten i laddningsstyrkretsar leder huvudkontakterna säkert laddningsström, medan hjälpkontakten ger ett extra lager av säkerhetsskydd.

Säkerhetskritiska system som kräver statusåterkoppling : Hjälpkontakten levererar diagnostisk information om huvudkontaktens status och möter behoven hos applikationer med stränga säkerhetskrav.
