W12T 40A strömrelä | PCB-relä för laddning av elbilar, solcellssystem och nya energitillämpningar

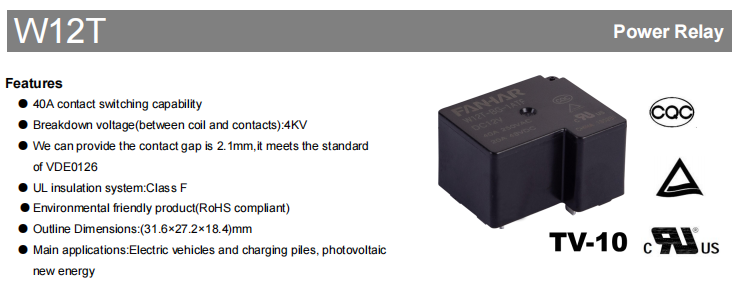

I takt med att förnybara energisystem, elfordon och energilagringstekniker fortsätter att utvecklas, kräver kraftkontrollsystem reläer med högre kopplingsförmåga, överlägsen isoleringsprestanda och långsiktig driftsäkerhet. Utvecklad för att uppfylla dessa krav, Fanhar W12T 40A strömrelä är speciellt utformad för elfordon, laddningshögar och solceller (PV) förnybara energisystem.

W12T har en 40A kontaktomkopplingsförmåga , en maximal dielektrisk motstå spänning på 4000VAC mellan spole och kontakter , och en valfri kontaktavstånd på ≥2,1 mm . Samtidigt som den säkerställer högbelastningsbrytningsprestanda, uppfyller den också kraven på elektrisk isolering och säkerhet i ny energiutrustning.

Med en kompakt PCB-monterad design som endast mäter 31,6 × 27,2 × 18,4 mm , W12T finns tillgänglig i ett brett utbud av spolspänningsalternativ från 5V till 110VDC . Serien erbjuder både standardtyp (900mW spoleeffekt) och BG-typ (1400mW spoleeffekt). Reläet har fått UL/cUL, TÜV och CQC certifieringar, vilket stödjer dess användning på olika marknader över hela världen.

40A högströmskopplingskapacitet för högeffektsutrustning

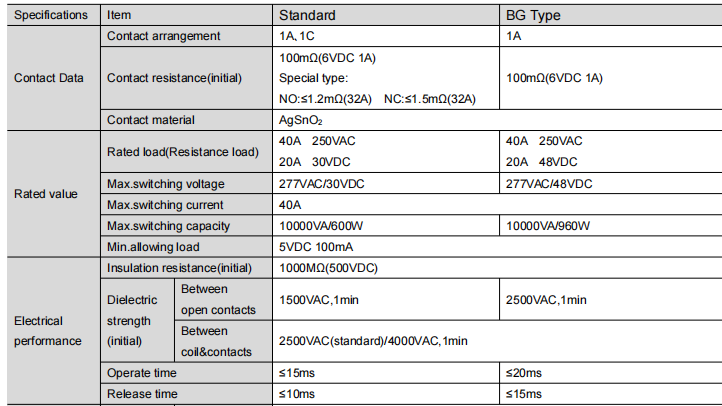

Ny energiutrustning som laddningshögar för elbilar och PV-växelriktare kräver reläer med stor strömkapacitet. W12T har en nominell kontrollbelastning på 40A 250VAC med en maximal omkopplingskapacitet på 10000VA.

För DC-belastningar stöder standardtypen 20A 30VDC, medan BG-typen stöder 20A 48VDC. Dessutom finns speciella låga kontaktresistanstyper tillgängliga med NO≤1,2mΩ (32A) och NC≤1,5mΩ (32A). Minsta tillåtna belastning är 5VDC 100mA, vilket möjliggör ett brett utbud av applikationer från små signalväxling till högeffekts belastningskontroll.

Hög isoleringsdesign för förbättrad systemsäkerhet

Elektrisk isolering är ett kritiskt krav för utrustning för förnybar energi som arbetar under högspänningsförhållanden. W12T erbjuder utmärkta elektriska isoleringsförmåga:

Maximal dielektrisk motståndsspänning mellan spole och kontakter: 4000VAC

Dielektrisk motståndsspänning mellan öppna kontakter (BG-typ): 2500VAC

Initialt isolationsmotstånd: 1000MΩ (vid 500VDC)

UL klass F-isoleringssystem: Överlägsen isoleringsprestanda bidrar till förbättrad driftsäkerhet och tillförlitlighet, vilket effektivt förhindrar högspänningsavbrott och läckagerisker.

Högkvalitativt AgSnO₂-kontaktmaterial för förlängd livslängd

W12T-serien använder AgSnO₂ (silver-tennoxid) som kontaktmaterial. AgSnO₂ uppvisar utmärkt motståndskraft mot bågeerosion, låg och stabil kontaktmotstånd, god värmeledningsförmåga och enastående antisvetsningsprestanda. Det minskar effektivt ljusbågsbildning och förlänger reläets livslängd, vilket bibehåller stabil elektrisk prestanda även vid frekventa växlande högbelastningstillämpningar.

Pålitlig prestanda i krävande industriella miljöer

Förutom sin elektriska prestanda är W12T designad för att leverera långsiktig tillförlitlighet under krävande driftsförhållanden. Reläet fungerar över ett brett omgivningstemperaturområde på -40°C till 85°C, vilket gör det lämpligt för förnybara energisystem och industriell utrustning som används i olika klimat.

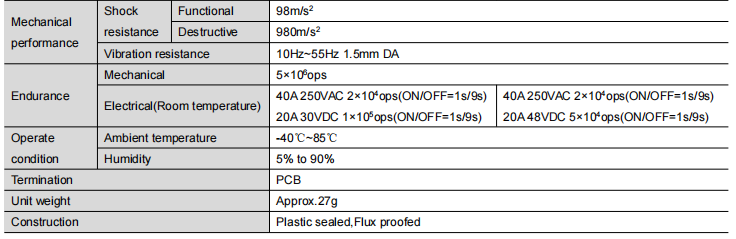

Reläet erbjuder en mekanisk livslängd på upp till 5 000 000 operationer och en elektrisk livslängd på 20 000 operationer under 40A 250VAC resistiv belastning, 100 000 operationer under 20A 30VDC (standardtyp) och 50 000 operationer under 4GC (8GC).

Drifttiden är ≤15 ms (Standard) / ≤20 ms (BG), och släpptiden är ≤10 ms (Standard)/ ≤15 ms (BG). Reläet är också utformat för att motstå vibrationer och mekaniska stötar som ofta förekommer i industriella applikationer.

Flera spolespänningsalternativ för flexibel systemdesign

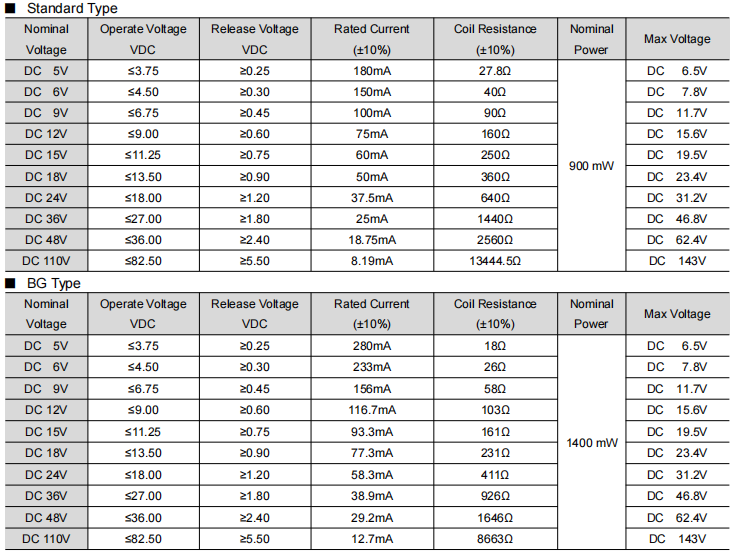

Olika styrsystem kräver olika spolspänningskonfigurationer. För att förenkla systemintegreringen finns W12T med flera alternativ för DC-spolespänning, inklusive 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Standardtyp spole märkeffekt är 900mW, medan BG-typ är 1400mW. Den standardiserade spoldesignen förbättrar inte bara kompatibiliteten med olika styrkretsar utan förenklar också produktutvecklingen för tillverkare som använder flera spänningsplattformar.

Kompakt PCB-monteringsdesign för enkel utrustningsintegration

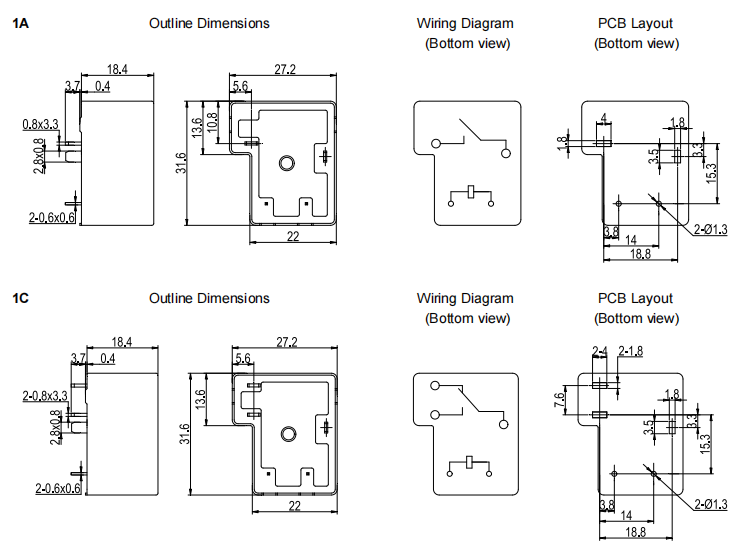

W12T har en compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

I rena miljöer (fria från H₂S, SO₂, NO₂ och damm) rekommenderas den Fluxtäta typen. I orena miljöer som innehåller dessa föroreningar rekommenderas den plastförseglade typen. Denna designhänsyn förlänger effektivt reläets livslängd i olika industriella miljöer.

Typiska applikationer

W12T är designad för högströmsströmbrytarapplikationer och används i stor utsträckning i förnybar energi och elektriska fordonssystem där pålitlig kopplingsprestanda och hög isoleringsförmåga krävs:

• Elfordon (EV)
• Nya laddhögar för energifordon
• Utrustning för fotovoltaisk (PV) förnybar energi

Inom dessa system används reläet vanligtvis för effektstyrning, huvudkretsomkoppling och säkerhetsisolering, vilket hjälper till att förbättra systemets tillförlitlighet och driftsäkerhet.

Hur man väljer standardtyp eller BG-typ

W12T erbjuds i Standardtyp och BG-typ. De viktigaste skillnaderna sammanfattas nedan:

För allmän industriell styrning och standardtillämpningar för strömbrytare uppfyller standardtypen de flesta krav. För fotovoltaiska system, applikationer som kräver större kontaktisoleringsavstånd eller högre likspänningsscenarier, rekommenderas BG-typen.
