Hem / Nyheter / Branschnyheter / FH61NE New Energy Magnetic Laching Relay — Tillförlitlig strömkopplingslösning för PV-växelriktare och AC-laddningsstationer

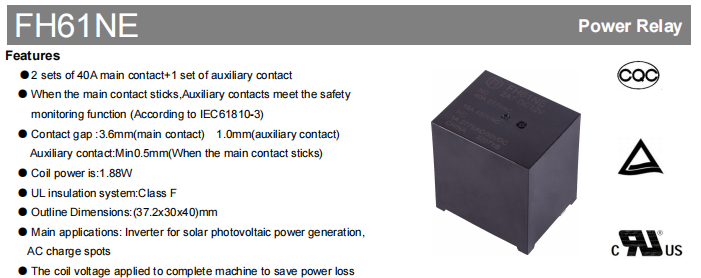

När solenergiproduktion, energilagringssystem och laddningsanläggningar för elfordon fortsätter att utvecklas mot högre effekt och högre effektivitet, reläer förväntas leverera inte bara tillförlitlig högströmskopplingskapacitet utan även säkerhetsövervakning, låg strömförbrukning och långsiktig driftstabilitet. För att möta applikationskraven för ny energiutrustning har Fanhar Electronics introducerat FH61NE Series New Energy Magnetic Latching Relay. Produkten har en kontaktkonfiguration med 2 uppsättningar 40A huvudkontakter 1 uppsättning hjälpkontakter. När huvudkontakten fastnar ger hjälpkontakten en återkopplingssignal för säkerhetsövervakning som uppfyller kraven i IEC 61810-3 för säkerhetsövervakningsfunktioner. Reläet har en magnetisk spärrdesign med låg effekt med en spoleeffektförbrukning på endast 1,88 W. I kombination med ett klass F-isoleringssystem och en kompakt mekanisk struktur, möter den de omfattoche kraven från nya energitillämpningar såsom solcells-PV-växelriktare, AC-laddningsstationer och EV-laddningsutrustning för energieffektiv drift och långsiktig tillförlitlighet. FH61NE-serien har erhållit UL/cUL, TUV , och CQC säkerhetscertifieringar och används i stor utsträckning i nya applikationer för energikraftutrustning.
40A högströmskopplingsförmåga för ny energiutrustning Power Control

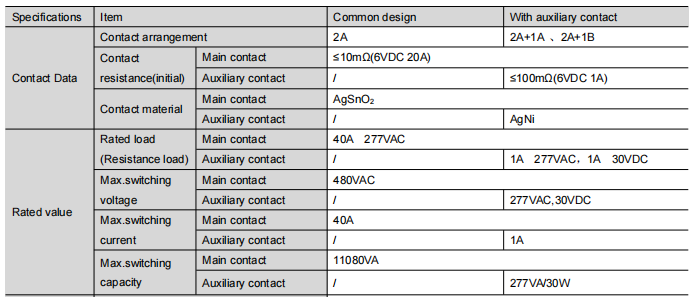

Ny energiutrustning ställer höga krav på reläströmkopplingsförmåga. Den FH61NE har två uppsättningar med 40A huvudkontakter, som stöder högströmsbelastningskontroll i ny energiutrustning. Huvudkontakterna använder AgSnO₂ kontaktmaterial, vilket ger utmärkta antisvetsnings- och ledande egenskaper för att möta kontakttillförlitlighetskraven för strömbrytarapplikationer i ny energiutrustning. Viktiga specifikationer är följande:
Dessa elektriska parametrar gör det möjligt för FH61NE att på ett tillförlitligt sätt utföra kretsomkopplings- och styrfunktioner i PV-växelriktare och AC-laddningsstationer.
Extra kontaktsäkerhetsövervakningsdesign för förbättrad systemsäkerhet
Ny energiutrustning har höga krav på driftsäkerhet. FH61NE erbjuder extra kontaktalternativ för att möta säkerhetsövervakningsbehov. Tillgängliga konfigurationer inkluderar:
2A 1A : Två normalt öppna huvudkontakter en normalt öppen hjälpkontakt
2A IB : Två normalt öppna huvudkontakter en normalt sluten hjälpkontakt
När huvudkontakten fastnar ger hjälpkontakten återkopplingssignaler för systemstatusövervakning.
Magnetisk spärrstruktur med låg effekt för energieffektiv drift av ny energiutrustning
FH61NE har en magnetisk låsrelästruktur med följande fördelar:
Spolens strömförbrukning: 1,88W
Upprätthålla spänningsområde : 40%~100% Un (omgivningstemperatur 25℃); 50%~60% Un (omgivningstemperatur 85℃)
Maximal uppehållsspänning : Se tabellen med spoldata
Den magnetiska spärrkonstruktionen minskar avsevärt den kontinuerliga energiförbrukningen under relähållningstillståndet. Genom att applicera spolens upprätthållande spänning på hela maskinen sparar man effektivt strömförlust, vilket gör den mer lämpad för de energieffektiva driftkraven för ny energiutrustning.

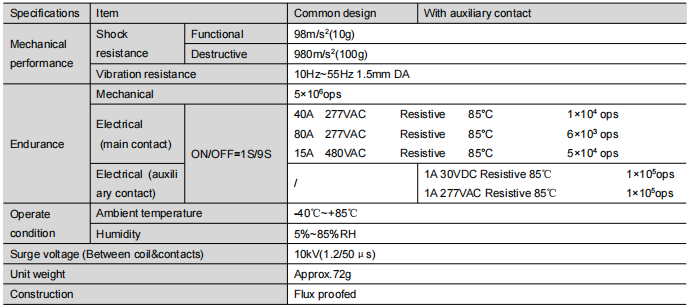

Hög isoleringsdesign och pålitlig prestanda för komplexa driftsmiljöer
FH61NE har en högisolerande design och kompakt konstruktion, som balanserar elektrisk säkerhet och mekanisk tillförlitlighet:

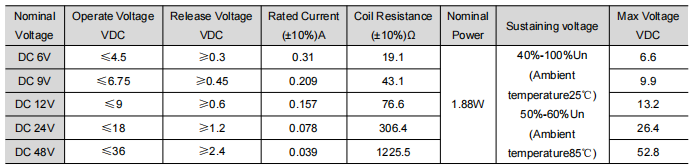

Flera spolespänningsalternativ för flexibel systemdesign
Olika styrsystem kräver olika spolspänningskonfigurationer. För att förenkla systemintegration är FH61NE-serien tillgänglig med flera alternativ för DC-spolespänning, inklusive 6VDC , 9VDC , 12VDC , 24VDC and 48VDC .
Varje spolealternativ är designat med en nominell effektförbrukning på 3,2W, vilket gör att ingenjörer kan välja den lämpligaste styrspänningen utan att byta reläplattform. Den standardiserade spoldesignen förbättrar inte bara kompatibiliteten med olika styrkretsar utan förenklar också produktutvecklingen för tillverkare som använder flera spänningsplattformar.
Kompakt plattformsdesign för enklare produktuppgraderingar
FH61NE-serien erbjuder en enhetlig plattformsdesign över olika kontaktkonfigurationer och spolspänningsalternativ, vilket ger tillverkare en flexibel grund för att utveckla olika applikationer för ny energiutrustning.

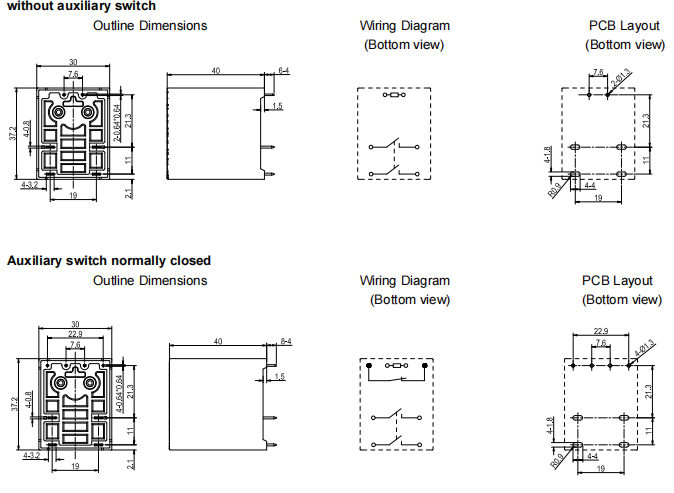

Alla konfigurationer delar identiska yttre dimensioner av 37,2 × 30 × 40 mm, tillsammans med samma PCB-layout, monteringsfotavtryck, isoleringsprestanda och mekanisk konstruktion. Den primära skillnaden mellan konfigurationer är kontaktarrangemanget (2A, 2A 1A eller 2A 1B), vilket gör att konstruktörer kan välja lämplig övervakningsfunktion utan att ändra PCB-designen.
Denna gemensamma plattform gör det möjligt för utrustningstillverkare att enkelt införliva extra kontaktövervakning (för säkerhetsåterkoppling när huvudkontakten fastnar) i sina konstruktioner utan att ändra den mekaniska installationen eller kortets layout. Som ett resultat kan utvecklingscyklerna förkortas, konstruktionskostnaderna minskas och produktstandardiseringen förbättras.
För tillverkare som letar efter skalbara lösningar för solväxelriktare, AC-laddningsstationer och laddningsutrustning för elbilar ger FH61NE-serien en effektiv och praktisk plattform.

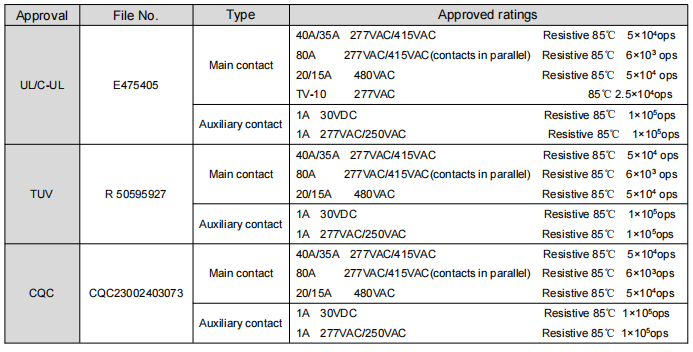

Säkerhetsgodkännanden
FH61NE har erhållit UL/cUL, TUV , och CQC säkerhetscertifieringar. Produkten uppfyller även EU:s RoHS/REACH miljödirektiv. Fanhar Electronics har uppnått ISO9001 , ISO14001 , och ISO45001 internationella ledningssystemcertifieringar, innehar mer än 40 nationella patent och har erkänts som ett nationellt högteknologiskt företag och ett forsknings- och utvecklingscenter på provinsnivå.
Typiska applikationer
FH61NE används huvudsakligen inom följande nya energisektorer:
I dessa applikationer utför reläet primärt effektomkopplingsstyrning och statusövervakningsfunktioner, vilket ger stabila och pålitliga strömstyrningslösningar för systemet.
Vanliga frågor
F1: Vilken typ av relä är FH61NE?
FH61NE är ett nytt energimagnetiskt spärrrelä utvecklat av Zhejiang Fanhar Electronics Co., Ltd., huvudsakligen som används i solcells-PV-växelriktare och AC-laddningsstationer.
F2: Vad är den maximala strömstyrkan för FH61NE?
FH61NE-huvudkontaktens märkbelastning är 40A 277VAC (resistiv belastning), med en maximal kopplingsström på 40A.
F3: Stöder FH61NE hjälpkontakter?
Ja. FH61NE erbjuder versioner 2A 1A (normalt öppen hjälpkontakt) och 2A 1B (normalt stängd hjälpkontakt). När huvudkontakten fastnar, ger hjälpkontakten återkopplingssignaler för systemstatusövervakning, vilket uppfyller IEC 61810-3 säkerhetsövervakningsfunktionskraven.
F4: Vad är driftstemperaturområdet för FH61NE?
Drifttemperaturområdet är -40℃ ~ 85℃, vilket gör den lämplig för olika regioner och komplexa industriella miljöer.
För tillämpningar som kräver högre strömkapacitet är FH66NE160 det rekommenderade valet. För system konstruerade kring en strömstyrka på 100A, erbjuder FH66NE100 den lämpliga lösningen.
F5: Vilka är de mekaniska och elektriska livslängderna för FH61NE?
Mekanisk livslängd: 5×10⁶ operationer
Elektrisk livslängd (huvudkontakt): 1×10⁵ drift vid 40A 277VAC resistiv belastning (85℃)
Elektrisk livslängd (hjälpkontakt): 1×10⁵ drift vid 1A 30VDC/277VAC resistiv belastning (85℃)
