Med sin robusta funktionalitet och oöverträffade anpassningsförmåga har PLC:er (Programmable Logik Controllers) framstått som det obestridda standardalternativet för styrsystem i vågen av industriell automation. Men den tekniska utvecklingen innebär inte att äldre teknologier helt försvinner. Det distinkta korn av film kan inte helt ersättas av digital fotografering, och PLC-spridning har inte överskuggat relälogiken. Under specifika tillämpningsscenarier och kärnkrav lyser detta klassiska elektromekaniska styrsystem fortfarande med ett oersättligt ljus. Denna artikel kommer, ur ett professionellt perspektiv, systematiskt att utveckla de fem centrala fördelarna med relä logik jämfört med PLC:er, avslöjar dess bestående tekniska värde.
Foundation & Essence – Vad är relälogik och hur fungerar det?
Vi måste först definiera och förstå relälogik i detalj innan vi utforskar dess fördelar.
Vad är relälogik?
Relälogik är ett automationsstyrsystem som utför specifika styruppgifter genom att ansluta hårdvaruelement, såsom kontaktorer och elektromekaniska reläer, via fysiska ledningar. Det var den primära och vanligaste styrmetoden inom området industriell automation innan födelsen av den programmerbara logiska styrenheten (PLC), och kan kallas den grundläggande hörnstenen i modern automationsteknik.
Dess kärnegenskaper är:
Hårdvaruimplementering : Alla logiska funktioner realiseras genom att kombinera och koppla samman fysiska komponenter som reläer, timers och räknare.
Hard-Wired program : Styr"programmet" lagras inte i mjukvara utan ritas av konstruktörer som elektriska schematiska diagram (typiskt i stegdiagramformat) baserat på styrkrav. Baserat på dessa scheman använder tekniker sedan fysiska ledningar för att länka de olika komponenterna i enlighet med de logiska sambanden. Detta ledningsnät i sig är det oföränderliga "programmet".
Parallellt utförande : När den väl är påslagen utvärderas och exekveras de logiska relationerna i alla kretsar samtidigt, vilket är fundamentalt annorlunda från den sekventiella skanningsexekveringsmetoden för en PLC.
Hur fungerar relälogik?
Dess arbetsprincip kan delas upp i tre kärnlager:

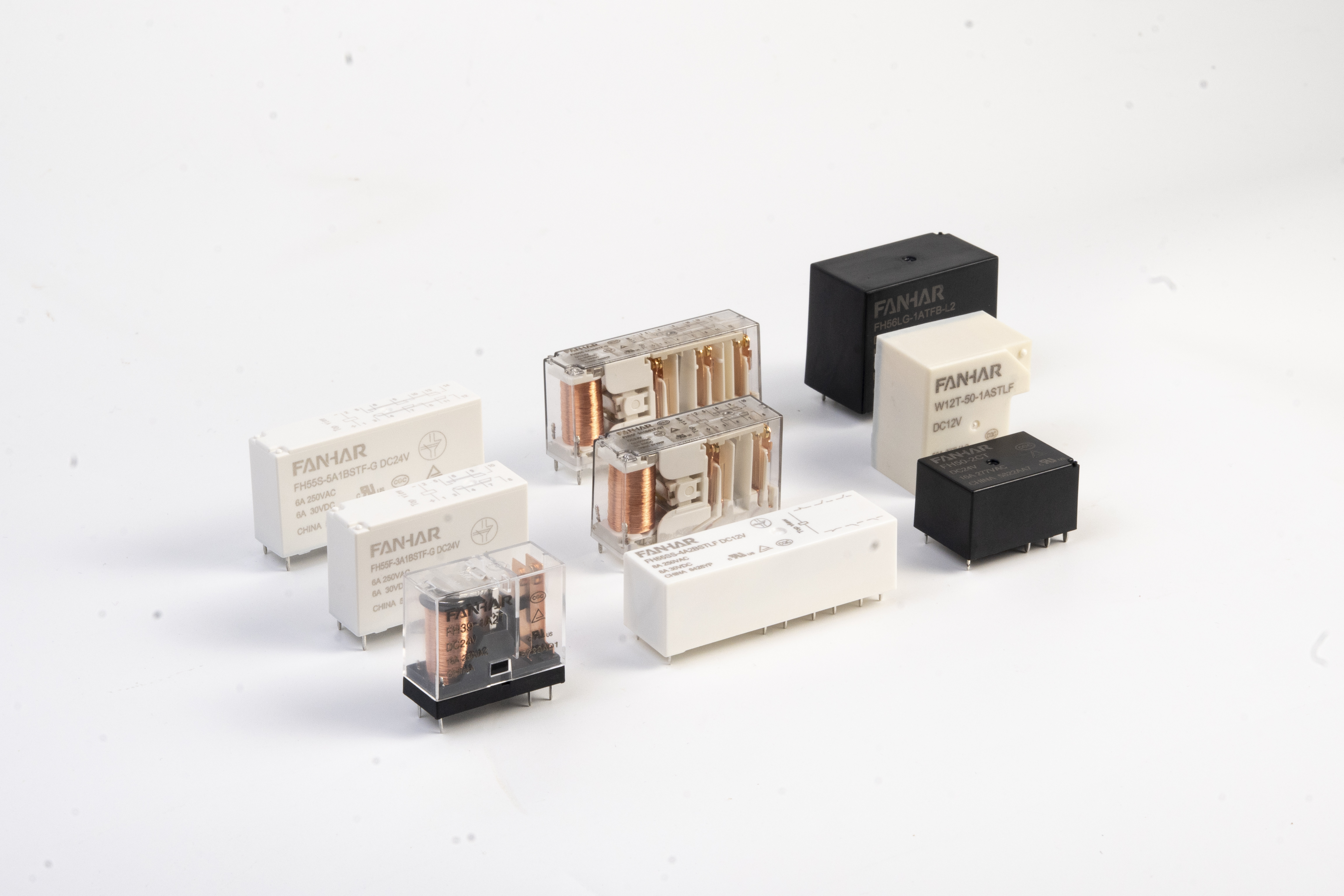

Kärnkomponent: Reläet
Ett relä är i huvudsak en elektromagnetisk omkopplare som använder en "liten ström" för att styra en "stor ström" eller en "annan krets". Dess mest grundläggande arbetsenhet inkluderar:
Spole : Appliceringen av en märkspänning över spolen orsakar generering av ett magnetfält, vilket i sin tur gör att det interna ankaret mer sannolikt blir aktivt.
Kontakter : Spolen är elektriskt isolerad från anslutningarna. När spolen strömförsörjs eller avaktiveras ändras anslutningarnas tillstånd.
De vanligaste typerna är:
Normalt öppen kontakt (NEJ) : Öppen när spolen inte är spänningssatt, stängs efter spänning.
Normalt sluten kontakt (NC) : Stängd när spolen inte är spänningssatt, öppnas efter spänningssättning.
Logisk implementering: Kombination av kontakter
Den grundläggande logiken (OCH, ELLER, EJ) för relälogik uppnås genom serie- och parallellkoppling av kontakter:
OCH Logik: I en krets är två eller flera typiskt öppna kontakter kopplade i serie, såsom A och B från separata reläer. Ström kan bara passera för att driva utgångsenheten (t.ex. en motor) om både kontakt A och kontakt B är slutna (dvs relä A och B är spänningssatta).
ELLER Logik: Två eller flera normalt öppna kontakter (A eller B) är parallellkopplade inom en krets. Ström kan passera för att driva utgången när antingen kontakt A eller kontakt B är stängd.
INTE Logik: En normalt sluten kontakt används. När spolen aktiveras öppnas dess normalt stängda kontakt. Detta uppnår INTE-logiken "utgången stannar när villkoret är uppfyllt."
| Logic | Reläkabeldragning | Utgångsskick |
|---|---|---|
| OCH | Kontakter in Series | Alla kontakter stängda |
| ELLER | Kontakter in Parallel | Eventuell kontakt stängd |
| NOT | Normally Closed Contact | Utgången avaktiverad när reläet aktiveras |
Systemarbetsflöde
Ingång : Fältenheter som tryckknappar, omkopplare och sensorer (t.ex. gränslägesbrytare) fungerar som insignaler; de kan i sig ses som speciella kontakter integrerade i styrkretsen.
Logisk bearbetning : Ändringar i tillståndet (på/av) för dessa ingångskontakter ändrar strömbanorna genom efterföljande reläspolar. Som ett resultat blir ett antal reläspolar antingen spänningssatta eller avaktiverade, vilket ändrar tillstånden för deras individuella kontakter. Denna process fortplantar sig genom olika kretsar på ett dominoliknande sätt, och producerar i slutändan ett resultat baserat på den förinställda ledningslogiken, eller "programmet".
Utgång : Slutligen styr resultatet av den logiska operationen på/av-tillståndet för kretsen som innehåller ställdonet (t.ex. kontaktor, motorstartare, indikatorlampa, magnetventil), och driver därigenom utrustningen att utföra motsvarande åtgärd.
Att förstå denna bas gör det möjligt för oss att djupare förstå dess framtida betydande fördelar.
Oöverträffad enkelhet och operativ transparens
Den mest intuitiva och grundläggande fördelen med relälogik ligger i dess ultimata enkelhet och obestridliga transparens.
Fysisk synlighet : I en reläbaserad kontrollpanel implementeras logiken genom anslutning av fysiska enheter som koppartrådar, reläspolar, kontaktorkontakter och mekaniska förreglingar. Hela systemet är en "öppen bok". Alla ingenjörer eller underhållspersonal med grundläggande elektrisk expertis kan "läsa" hela styrprocessen med enbart syn och beröring, utan att behöva några speciella instrument. De kan tydligt se vilken reläspole som är strömsatt och indragen, vilken normalt öppen kontakt som är fysiskt stängd och vilken indikeringslampa som lyser på grund av kretsledning. Denna "vad du ser är vad du får"-egenskapen översätter abstrakt kontrolllogik till konkreta fysiska handlingar.
Lätt att förstå och spåra : Det finns en en-till-en-överensstämmelse mellan relälogikdiagrammet (vanligtvis i stegdiagramformat) och den faktiska fysiska layouten. Vid felsökning kan en tekniker hålla i kretsschemat, använda en multimeter för att mäta kontinuitet sektion för sektion och noggrant lokalisera felpunkten – vare sig det är oxiderade kontakter, en utbränd spole eller en lös tråd – genom att följa ledningarnas väg, ungefär som en detektiv spårning av ledtrådar. Denna process är direkt, linjär och lätt att förstå.
Jämförelse med PLC : En PLC:s program är kodat som binär data i ett mikrochip. För att förstå systemets beteende behöver man använda en dator utrustad med specialiserad programvara, upprätta en anslutning till PLC:n och aktivera onlineövervakningsläget. Denna process lägger till en teknisk barriär för underhåll och abstraherar fysiska världsproblem till variabler och statusbitar på en skärm. För personal som är van vid traditionellt elektriskt underhåll är det mycket mindre intuitivt och användarvänligt än relälogik.
Överlägsen robusthet och tillförlitlighet i extrema miljöer
När man hanterar tuffa industriella miljöer visar relälogik ofta större motståndskraft och tillförlitlighet än elektroniska enheter.
Kraftfull anti-interferensförmåga: Reläer är elektromekaniska aktiveringskomponenter vars tillståndsomkoppling beror på den magnetiska fältstyrkan som genereras av spolströmmen. De har medfödd immunitet mot vanligt elektriskt brus i industriella miljöer, såsom spänningsöverspänningar, elektromagnetisk störning (EMI) och radiofrekvensstörning (RFI). Om inte interferensen är tillräckligt stark för att direkt bryta ner isolering eller svetskontakter, orsakar den i allmänhet inte funktionsfel eller logisk förvirring.
Utmärkt miljöbeständighet: Högkvalitativa reläer och kontaktorer av industriell kvalitet är designade för att klara hårda förhållanden som höga temperaturer, hög luftfuktighet, damm, oljeföroreningar och kontinuerliga vibrationer. Utan känsliga centrala bearbetningsenheter, kristalloscillatorer eller minneschip misslyckas de lättare under intensiv stress. Ett reläskåp täckt av olja och damm kan ofta fortsätta att fungera stabilt, medan en PLC under samma förhållanden ofta kan ha fel på grund av dålig värmeavledning eller kretskorrosion.
Förutsägbar livslängd och fellägen: Livslängden för ett relä definieras vanligtvis av dess antal mekaniska operationer eller lastväxlingscykler. Detta är en förutsägbar, deterministisk process av fysiskt slitage. Underhållspersonal kan upprätta förutsägande underhålls- och ersättningsscheman baserat på hur ofta utrustningen används. Å andra sidan är PLC-fel vanligtvis oförutsägbara och slumpmässiga fel på elektroniska komponenter som resulterar i ett fullständigt systemfel.
Betydande kostnadseffektivitet i enkla applikationer
Låg initial investering: Att etablera en grundläggande kontrollfunktion med ett begränsat antal in-/utgångspunkter (I/O), såsom en konventionell verktygsmaskin eller ett enkelt start/stopp-transportörsystem, medför enbart hårdvarukostnader, inklusive reläer, tryckknappar, brytare och strömbrytare. Som jämförelse innebär även att välja den minsta och mest ekonomiska PLC:n kostnader för själva PLC-enheten, strömförsörjningsmodulen, licensiering av programmeringsprogramvara (även om det är delvis gratis för vissa märken) och programmeringskablar. För små projekt som är extremt budgetkänsliga är "ingångskostnaden" för relälösningen lägre.
Inga dolda kostnader: Relälogiksystem involverar inte licensavgifter för programvara, uppgraderingskostnader för funktioner, utbildningsavgifter eller dyra arbetskostnader för programmerare. När systemet väl har installerats och driftsatts är den primära långsiktiga kostnaden ersättningskostnaden för hårdvaran, som har en mycket låg sannolikhet att inträffa – tydlig och kontrollerbar.
Intuitiv visualisering och diagnostisk enkelhet som erbjuds av fysisk närvaro
Relälogik ger unik fysisk visuell återkoppling, vilket är avgörande för systemstatusövervakning och snabb diagnos.
Direkt visuell och auditiv feedback: Tekniker kan snabbt bedöma systemets driftsstadium utan några instrument, helt enkelt genom att observera positionen för reläindikatorflaggorna och lyssna på "klick"-ljuden av kontaktinkoppling och urkoppling. Denna multisensoriska återkopplingsmekanism är något som inget digitalt gränssnitt kan tillhandahålla. I en bullrig verkstad kan en erfaren tekniker till och med se om en uppsättning utrustning fungerar normalt bara genom att "lyssna".
Extremt snabb fellokalisering: Som nämnts i den första punkten är feldiagnostikprocessen linjär. Om en utgångspunkt inte aktiveras kan man kontrollera omvänt om motsvarande reläspole är spänningssatt, om kontakterna är ledande och om säkringen har gått. Hela processen kanske bara kräver en multimeter och några minuter. I ett PLC-system kan det vara viktigt att länka en dator för att sekventiellt verifiera programlogiken, utgångspunktens status och modulindikatorer, vilket komplicerar processen och kräver avancerad personalexpertis.
Inneboende oberoende och immunitet mot cybersäkerhetshot
I dagens värld där cybersäkerhetshot har blivit en global utmaning, omvärderas denna fördel med relälogik och tilldelas högt värde.
Absolut mjukvaruoberoende: Systemets funktion är inte beroende av någon programvara, operativsystem eller firmware. Det finns inga programbuggar, minnesfel, oändliga loopar eller "krascher". Dess logik bestäms av hårdvaruanslutningar och dess beteende är deterministiskt och permanent (såvida inte hårdvaran misslyckas), vilket ger den högsta nivån av driftsäkerhet.
Inneboende cybersäkerhet: Detta representerar den definitiva fördelen med relälogik i avgörande tillämpningar. Ett relästyrskåp är ett helt isolerat fysiskt system. Den har ingen IP-adress, ingen Ethernet-port, inga trådlösa moduler och är helt isolerad från alla former av nätverk. Följaktligen är den i grunden immun mot alla cyberattacker, datavirus, ransomware, fjärrhackning eller obehörig åtkomst. För tillämpningar som involverar kritisk infrastruktur (t.ex. nödutlösningskretsar i transformatorstationer), säkerhetsskyddssystem (t.ex. säkerhetsspärrar för stämplingsutrustning) eller reservdelar av kärnsäkerhetsinstrumenterade system (SIS), är denna absoluta säkerhet som uppnås genom "fysisk isolering" oöverträffad av någon nätverksansluten eller programmerbar enhet.
| Typiska tillämpningar av relälogik | |
|---|---|
| Industri | Typisk tillämpning |
| Tillverkning | Motorstartare |
| Strömfördelning | Skyddskretsar |
| Byggnadsautomation | Pumpkontroll |
| Verktygsmaskiner | Start/stopp kontroll |
| Nödsystem | Säkerhetslås |
| Förnybar energi | Backup skyddskretsar |
Slutsats: Rationellt val, lämplig tillämpning
Sammanfattningsvis är PLC:er och relälogik inte i ett enkelt substitutionsförhållande utan är kompletterande tekniska verktygssatser för olika behov. PLC är ett mångsidigt verktyg, skickligt på att hantera intrikata och föränderliga aktiviteter som kräver kommunikation och nätverk. medan relälogik är en robust och pålitlig "slägga", specialiserad för enkla, fasta, högtillförlitliga och högsäkerhetsapplikationer. Istället för att bedriva teknisk innovation tanklöst bör professionella ingenjörer ta hänsyn till de funktionella behoven, miljöförhållandena, livstidskostnader, underhållsteamets kapacitet och säkerhetsnivåkraven för det specifika projektet. I scenarier som involverar enkel kontroll, hårda miljöer, begränsade budgetar och de högsta säkerhetskraven, bevisar relälogik, med sina klassiska fördelar av enkelhet, transparens, robusthet och immunitet mot nätverkshot, sitt eviga värde. Det är inte bara en milstolpe i automationsutvecklingens historia utan också en pålitlig hörnsten som fortsätter att spela en nyckelroll i moderna och framtida industriella system.
Vanliga frågor
F1: Vad är relälogik?
Relälogik är ett fast styrsystem som använder elektromekaniska reläer, kontaktorer, timers och omkopplare för att utföra logiska operationer. Till skillnad från en PLC förlitar sig relälogik på fysisk kabeldragning istället för mjukvaruprogrammering, vilket gör den mycket tillförlitlig och lätt att förstå för enkla automatiseringsuppgifter.
F2: Vad är skillnaden mellan relälogik och PLC?
Den primära skillnaden är hur kontrolllogik implementeras. Relälogik använder fysiska ledningar och elektromekaniska komponenter, medan en PLC kör program som är lagrade i dess minne. Relälogik föredras ofta för fasta, enkla applikationer, medan PLC:er är bättre lämpade för komplexa system som kräver flexibilitet och kommunikationsmöjligheter.
F3: Används relälogik fortfarande i modern industriell automation?
Ja. Även om PLC:er dominerar många automationssystem, används relälogik fortfarande i stor utsträckning i säkerhetskretsar, motorstyrning, nödavstängningssystem, kraftdistribution och andra applikationer där enkelhet, tillförlitlighet och deterministisk drift är avgörande.
F4: Vilka är de största fördelarna med relälogik?
Relälogik erbjuder flera viktiga fördelar, inklusive:
- Enkel och transparent drift
- Utmärkt motstånd mot elektromagnetisk störning (EMI)
- Pålitlig prestanda i tuffa industriella miljöer
- Låg initial kostnad för enkla styrsystem
- Enkel felsökning och underhåll
- Fullständig immunitet mot cybersäkerhetshot eftersom det fungerar utan programvara eller nätverksanslutningar
F5: När ska relälogik väljas istället för PLC?
Relälogik är ett idealiskt val när:
- Kontrollsekvensen är enkel och kommer sannolikt inte att ändras.
- Hög tillförlitlighet är viktigare än flexibilitet.
- Projektet har en begränsad budget.
- Driftsmiljön är hård.
- Cybersäkerhet och fysisk isolering är högsta prioritet.
