Den kompletta guiden till trefaskontrollreläer: principer, tillämpningar och intelligent utveckling

I moderna industriella och kommersiella kraftsystem är trefas växelström den centrala drivkraften som driver världen. Från fabriksmotorer och kompressorer till den centrala luftkonditioneringen i stora byggnader, deras stabila drift är beroende av skyddet av en nyckelkomponent – ​​trefaskontrollreläet. Den här artikeln kommer att ge en omfattande analys av denna enhet, som täcker allt från dess grundläggande definition till dess intelligenta applikationer. Det kommer att förklara varför det anses vara den "intelligenta väktaren" av industriella kraftsystem.

Kärndefinition: Mer än bara en switch – ett intelligent gränssnitt

Ett trefasstyrrelä, även känt som en "kontaktor" när det gäller att driva högeffektlaster, är en elektriskt manövrerad kopplingsanordning som är speciellt konstruerad för att göra, bryta och styra trefasiga AC-laster. Dess kärnvärde ligger i dess förmåga att säkert styra omkopplingen av en trefas huvudströmkrets med mycket högre effekt (t.ex. 380 V AC eller högre) med hjälp av en styrsignalkrets med låg effekt (t.ex. 24 V DC eller 110 V AC). Denna design uppnår "kontroll av de stora med de små och de starka med de svaga", vilket i grunden isolerar operatörer från den farliga högspänningshuvudkretsen.

Den viktigaste skillnaden från ett standardrelä ligger i dess strömförande kapacitet och designändamål. Standardreläer används vanligtvis i styrkretsar eller för små enfasbelastningar, medan kontakterna, bågundertryckningssystem och mekanisk struktur hos ett trefaskontrollrelä är förstärkta för trefasbalanserade belastningar, höga inkopplingsströmmar under start/stopp och frekvent drift. Det är i huvudsak det kritiska exekveringsgränssnittet mellan automationssystem och huvudkraftsystemet, vilket ger en standardiserad, pålitlig anslutningspunkt för integration med PLC:er (Programmerbara Logic Controllers), DCS (Distribuerade styrsystem), mjukstartare eller energiledningssystem.

Kärnvärde: En flerdimensionell hörnsten för säkerhet, tillgångsskydd och kontinuitet

Nödvändigheten av att distribuera trefaskontrollreläer härrör från industrimiljöernas stränga krav på säkerhet, tillförlitlighet och effektivitet.

Viktig säkerhetsbarriär : Det ger en viktig säkerhetsbarriär för drift- och underhållspersonal. Ingenjörer kan fjärrstyra högspänningsutrustning med hög effekt på fabriksgolvet på dussintals meters avstånd, inom säkerheten i ett lågspänningskontrollrum, via tryckknappar eller ett HMI (Human-Machine Interface), vilket avsevärt minskar riskerna förknippade med direktdrift av högspänningsställverk.

Kritisk tillgångsskydd : Motorer och annan roterande utrustning är industriella kärntillgångar. Deras mest dödliga "mördare" är ofta fasförlust, obalans, överbelastning och underspänning. Styrreläer arbetar tillsammans med oberoende termisk-magnetiska skyddsenheter eller elektroniska överbelastningsreläer för att bilda ett skyddssystem med två lager. Till exempel kan ett fasförlusttillstånd orsaka att strömmen i de återstående två faserna av en motor igång stiger. Denna ökning kan vara så hög som 1,73 gånger det normala. Detta kan leda till snabb överhettning och utbrändhet. Allvarlig spänningsobalans genererar negativa sekvensströmmar. Dessa strömmar orsakar ytterligare uppvärmning och vibrationer. Däremot kan reläet upptäcka och avbryta kretsen inom tiotals millisekunder och på så sätt förhindra katastrofala skador.

Stiftelsen för operativ kontinuitet och energieffektivitet : Oplanerade stillestånd innebär en betydande förlust i industriell produktion. Genom förebyggande skydd undviker reläer produktionsstopp och reparationer som varar dagar eller till och med veckor orsakade av motorutbrändhet. De säkerställer också att utrustningen fungerar under märkspänning och balanserade förhållanden. Studier visar att en långvarig spänningsobalans på 3,5 % kan höja motortemperaturen med 25 %, minska effektiviteten och öka strömförbrukningen. Genom att övervaka och tillhandahålla larm uppmanar reläer användarna att förbättra nätets kvalitet, vilket direkt sparar energikostnader.

Fysisk möjliggörare för automation och intelligens : Det är den elementära "enheten" som utgör grunden för all samtida automationslogik. Oavsett om det är att implementera en stjärn-trekantstart för en motor, en sekventiell start/stopp för flera enheter eller att reagera på temperatur/fuktighetssignaler från ett byggnadsledningssystem, förlitar sig det slutliga utförandet på tillförlitlig öppning och stängning av ett trefasstyrrelä.

Utveckling av intelligent övervakning: från passivt skydd till aktiv diagnostik

De senaste trefasstyrreläer är mycket mer än bara enkla kopplingsenheter. De kan nu övervaka och diagnostisera strömkvaliteten online som en del av deras integrerade funktioner. De "lyssnar" kontinuerligt på och analyserar "hälsostatusen" för trefasförsörjningen.

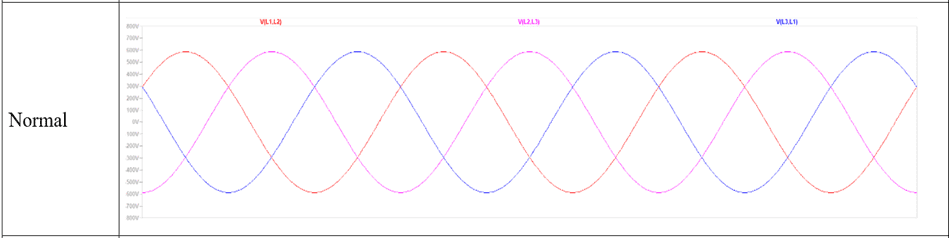

Idealiskt trefaskraftnätverk

Primärt övervakade och skyddade onormala tillstånd inkluderar:

Fasförlust: Orsakas av att säkringen går, kontaktorkontaktsvetsning/fel, trasiga ledningar eller lösa anslutningar.

Felaktig fassekvens : Utrustning med krav på rotationsriktning, såsom pumpar och fläktar, är känsliga för mekanisk reversering eller till och med skada om fasföljden är felaktig.

Spänningsobalans : Detta orsakas av ojämn enfasig lastfördelning. Det orsakas också av nätproblem. Och det orsakas av asymmetrisk impedans. En spänningsobalans som överstiger 2 % kräver vanligtvis uppmärksamhet.

Överspänning och Underspänning : Spänningsfluktuationer utöver utrustningstoleransen kan skada isoleringen eller orsaka otillräckligt vridmoment och överhettning.

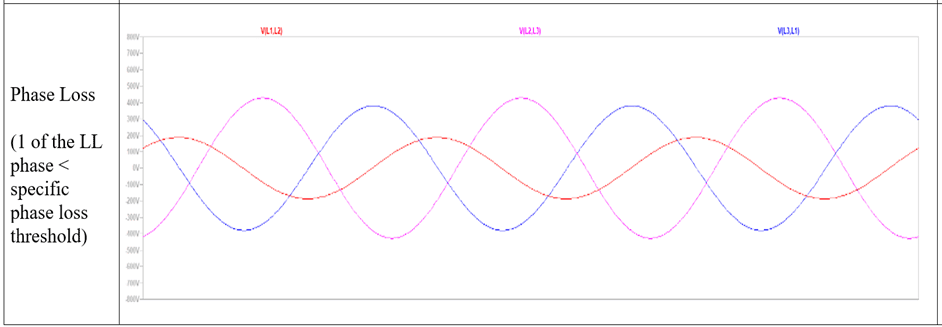

Trefasnät med enfasförlust

Baserat på funktionellt djup kan övervakningsreläer kategoriseras som:

Grundläggande typ : Övervakar fasförlust och fasföljd.

Standardtyp : Lägger till grundläggande övervakning för spänningsobalans, över/underspänning.

Förbättrad/intelligent typ: Erbjuder programmerbara trösklar, tidsfördröjningar, asymmetriberäkningar och kan integrera strömövervakning, effektmätning och till och med datauppladdning via kommunikationsgränssnitt.

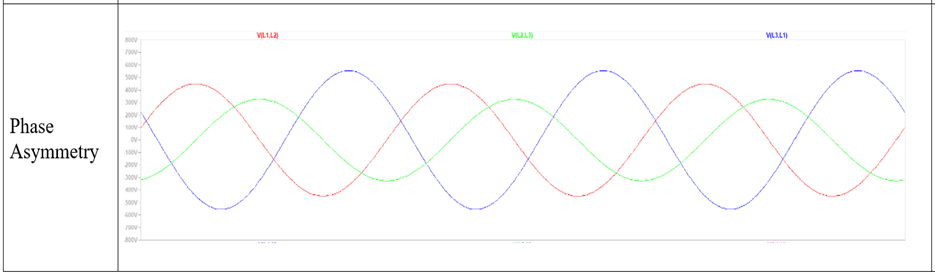

Trefasnät med fasasymmetri

När någon parameter överskrider den förinställda säkerhetströskeln, driver reläets interna logiska krets utgångskontakterna till att ändra tillstånd. Detta används vanligtvis för att bryta huvudkontaktorns styrkrets och därigenom stoppa utrustningen. Den kan också använda en extra uppsättning hjälpkontakter för att utlösa ljud- eller visuella larm.

Arbetsprincip: Den geniala kombinationen av elektromagnetism och materialvetenskap

Det fungerar på samma grundidé som klassisk elektromagnetism, men modern design använder många förbättringar inom material och maskinteknik.

Energiserande och kraftgenerering : När styrspänning appliceras på spolen magnetiserar det genererade magnetfältet den stationära kärnan och drar till sig den rörliga kärnan (armaturen). Spolens isoleringsmaterial och lindningsdesign säkerställer långvarig värmebeständighet och exakt upptagningsspänning.

Mekanisk transmission och kontaktstängning: Armaturens rörelse överförs via en mekanisk länk till huvud- och hjälpkontakterna. Huvudkontakterna består vanligtvis av silverbaserade legeringar (t.ex. silver-kadmiumoxid eller silver-tennoxid), som erbjuder god ledningsförmåga och motståndskraft mot bågeerosion och låg kontaktmotstånd. Under ögonblicket av kontaktstängning säkerställer inbyggda kontakttryckfjädrar initialt kontakttryck, vilket minskar studs- och svetsrisken.

Båghantering och brytning: Att bryta höga strömmar genererar högtemperaturbågar. Reläer använder bågränna-teknik med metallgaller för att dela, kyla och förlänga bågen för snabb släckning. Detta är nyckeln till att säkerställa kontaktlivslängd och säker brytningsförmåga.

Släpp och återställ : När styrsignalen har försvunnit avmagnetiseras spolen. Returfjädern, som vanligtvis är starkare än kontaktfjädern, trycker sedan snabbt tillbaka ankaret till sitt ursprungliga läge. Kontakterna separeras så snabbt som möjligt för att minimera ljusbågstiden.

Typiskt kopplingsschema för trefasstyrrelä

Kärnkomponenter och vetenskaplig urvalsguide

Ett typiskt trefaskontrollrelä består av följande precisionsdelsystem:

Elektromagnetiskt system: Inkluderar spolen, spolen, den stationära kärnan gjord av laminerade E- eller U-formade silikonstålplåtar och den rörliga kärnan. Utformningen av kiselstålplåtar, som kännetecknas av hög permeabilitet och låga virvelströmsförluster, säkerställer hög effektivitet, låg energiförbrukning och låg värmealstring.

Kontaktsystem:

Huvudkontakter: Det finns tre par som bär huvudkretsströmmen, som har en stor yta och höga materialkrav.

Hjälpkontakter: För styrkretsar, vanligtvis modulära plug-in-designer för flexibel konfiguration, som ger normalt öppna (NO) och normalt stängda (NC) signaler.

System för bågdämpning: Består till största delen av en båghuva gjord av keramik eller höghållfast plast och en intern uppsättning av kopparpläterade stålplåtar.

Mekanism och kapsling: Höghållfast teknisk plast eller härdplasthölje som ger isolering, skydd (IP-klassning) och mekaniskt stöd.

Vetenskaplig urvalsmetod i fem steg:

Bestäm lastegenskaper: Identifiera om lasten är en motor, motståndsugn eller transformator? Nyckelparametrar inkluderar motorns startström (vanligtvis 5–7 gånger märkströmmen) och arbetscykel (t.ex. S1 för kontinuerlig drift eller S3 för periodisk intermittent drift).

Matcha elektriska parametrar:

Spolespänning: Måste exakt matcha styrmatningsspänningen (AC/DC, värde).

Nominell driftström (dvs.) : Spänningen vid vilken huvudkontakterna kan bära ström anges. Den måste vara större än lastens fulllastström (FLC). För motorbelastningar, beakta termisk chock under start och tillåt en marginal på 10–15 %.

Nominell isolationsspänning (Ui) och impulsmotståndsspänning (Uimp) : Måste matcha rutnätsnivån.

Välj funktion och prestandakategori:

Användningskategori: AC-3 (eorrburmotor som startar/stoppar) eller AC-1 (resistiv belastning) är vanligast. AC-3 kategori kräver högre brytkapacitet.

Övervakningsbehov: Krävs spänningsövervakning? Behövs justerbara trösklar och fördröjningar? Behövs felminne och indikering?

Elektrisk livslängd och mekanisk livslängd : Avser antalet tillförlitliga operationer under nominella förhållanden. Kontrollera monteringsmetoden (DIN-skena eller skruv), erforderligt antal hjälpkontakter och om en mekanisk förregling eller timer/kommunikationsmoduler behövs för reversibel styrning.

Bekräfta installation och tillbehör: Kontrollera monteringsmetoden. Detta kan vara DIN-skena eller skruv. Kontrollera även det nödvändiga antalet hjälpkontakter. Och om en mekanisk förregling eller timer/kommunikationsmoduler behövs för reversibel styrning.

Miljömässig lämplighet: Tänk på omgivningstemperaturen. Tänk på fukt. Tänk på damm. Tänk på frätande gaser. Tänk på vibrationer. Välj lämplig skyddsklassning (IP-kod). Välj lämpligt material/process.

Industriapplikationer och framtidsutsikter

Trefaskontrollreläet är en mångsidig grundkomponent, med applikationer som spänner över:

Tillverkning: Verktygsmaskiner, transportörer, formsprutningsmaskiner och kompressorer kräver alla motorstyrning.

Infrastruktur: Pumpar, fläktar, luftbehandlingsaggregat, belysningsfördelningsskåp.

Ny energi: Skåp som överensstämmer med grid-tie-standarden används för fotovoltaiska växelriktare och effektmodulstyrning används för laddstationer.

Byggnadsautomation: Automatisk styrning för hushållsvattenpumpar, brandpumpar, ventilationsutrustning.

Framtida utvecklingstrender pekar tydligt mot djup intelligens och integration:

Tillståndsövervakning och prediktivt underhåll: Nästa generations reläer kommer att integrera mer avancerade sensorer som kan övervaka kontakterosion, temperaturökning, spolens hälsa och använda algoritmer för att förutsäga återstående livslängd, vilket möjliggör en övergång från "schemalagt utbyte" till "underhåll på begäran."

Djup integration i det industriella IoT: Genom att integrera industriella Ethernet-protokoll som Profinet, EtherCAT, Modbus TCP, etc., kommer reläer att bli intelligenta noder i IIoT-nätverket, ladda upp realtidsdata om ström, spänning, strömförbrukning, status och larminformation, vilket ger grundläggande data för digitala tvillingar och energihantering.

Funktionell säkerhetsintegration: Integrering av säkerhetsfunktioner som överensstämmer med standarder som IEC 61508 eller ISO 13849, såsom Safe Torque Off (STO), möjliggör direkt användning i byggnadssäkerhetskontrollsystem, vilket förenklar design av säkerhetsslingor.

Enhetsfusion och miniatyrisering: Funktionerna kommer att integreras ytterligare med frekvensomriktare, mjukstartare och skyddsanordningar, och bildar intelligenta motorstyrenheter som kombinerar styrning, skydd, hastighetsreglering och diagnostik, samtidigt som effekttätheten ökar kontinuerligt.

Slutsats

Trefaskontrollreläet har utvecklats från en enkel elektromekanisk omkopplare till en viktig intelligent enhet som integrerar effektövervakning, utrustningsskydd, logikexekvering och datainsamling. Det är den stabila hörnstenen i den industriella automationspyramiden och en bro som förbinder den fysiska maktvärlden med den digitala informationsvärlden. En djup förståelse för dess principer, värde och urvalsmetoder är avgörande inte bara för att säkerställa tillförlitlig drift av enskilda enheter utan också för att bygga säkra, effektiva, flexibla och framtidsorienterade moderna industriella kraftsystem. Dess roll kommer att bli allt viktigare i samband med Industry 4.0 och dubbla koldioxidmål.
