FH39 Industrirelä

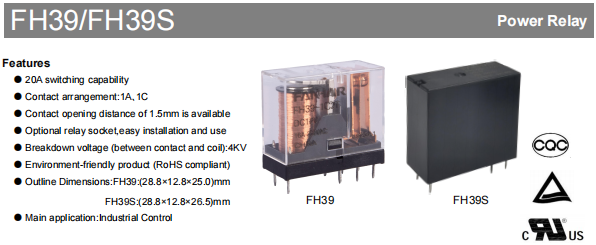

FH39- och FH39S-seriens reläer är högpresterande industrireläer speciellt designade för industriella styrtillämpningar. Med en maximal omkopplingskapacitet på 20A och tillgängliga med 1A och 1C kontaktarrangemang uppfyller de kraven för olika kretsstyrningsbehov. Dessa miljövänliga produkter är kompatibla med RoHS-standarder och är lämpliga för krävande industriella miljöer.

I moderna industriella styrsystem påverkar tillförlitligheten hos ett relä direkt driftsstabiliteten för hela utrustningen. FH39- och FH39S-seriens reläer är byggda för detta ändamål – med en kärnfördel på upp till 20A kopplingskapacitet, kombinerat med flexibla kontaktkonfigurationer och robust elektrisk design, kan de med säkerhet hantera en mängd komplexa industriella tillämpningsscenarier.

Hög kopplingskapacitet för krävande laster

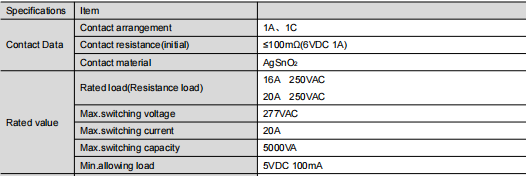

Som industriella reläer utmärker sig FH39-serien i elektriska parametrar. De stöder två märklastspecifikationer: 16A och 20A vid 250VAC, med en maximal switchspänning på 277VAC och en maximal switchkapacitet på 5000VA. Det betyder att de på ett tillförlitligt sätt kan hantera motorstyrning, energihantering, HVAC-system och mer.

Kontaktmaterialet använder AgSnO₂ (silvertennoxid), vilket säkerställer god ledningsförmåga samtidigt som det ger motstånd mot svetsning och bågerosion. Detta förlänger produktens livslängd avsevärt vid frekventa växlingsapplikationer. För att möta olika säkerhetsstandarder erbjuder FH39-serien också ett alternativ med ett kontaktgap på 1,5 mm, vilket ytterligare förbättrar den elektriska isoleringen i öppet kontakttillstånd. När det gäller kontaktarrangemang finns både 1A (SPST-NO) och 1C (SPDT) konfigurationer tillgängliga, vilket möjliggör flexibel anpassning till olika styrlogikkrav.

Hög motstå spänning och flernivåskydd för systemsäkerhet

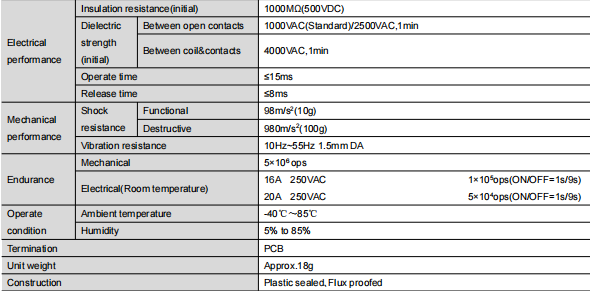

I industrimiljöer med hög spänning är isoleringsprestandan mellan spolen och kontakterna kritisk. FH39-serien presterar robust på detta område: den dielektriska hållfastheten mellan spolen och kontakterna är upp till 4000VAC, medan motståndsspänningen mellan öppna kontakter uppfyller 1000VAC-standarden, med en valfri 2500VAC höghållfast version tillgänglig. Dessutom är den initiala isolationsresistansen större än 1000MΩ (testad vid 500VDC), vilket effektivt förhindrar läckströmsrisker och säkerställer övergripande systemsäkerhet.

Produktens höljesdesign tar också hänsyn till komplexiteten i verkliga användningsmiljöer. För rena inomhusmiljöer kan den flussmedelssäkra typen väljas. Om utrustningen kommer att användas i industrianläggningar som innehåller frätande gaser som H₂S, SO₂, NO₂ eller betydande damm, rekommenderas den plastförseglade typen för bättre motstånd mot fukt, damm och kontaminering.

Flera spolespänningsalternativ för flexibel anpassning

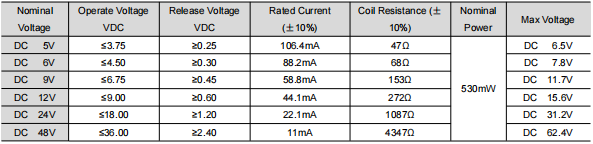

FH39-serien erbjuder en mängd olika spolespänningsspecifikationer från 5V till 48V DC, alla med en enhetlig nominell effekt på 530mW. Oavsett om det är en elektronisk lågspänningskontrollmodul eller ett industristandard 24V eller 48V styrsystem, finns en matchande modell tillgänglig. Drift- och utlösningsspänningarna för varje spänningsklass är rimligt utformade för att säkerställa tillförlitlig upptagning och avbrott även under spänningsfluktuationer. Drifttiden är ≤15ms, och utlösningstiden är ≤8ms, vilket uppfyller svarshastighetskraven för de flesta industriella styrtillämpningar.

Kompakt struktur för enkel installation

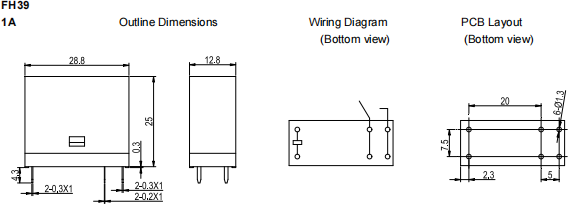

I utrustning med begränsat installationsutrymme blir komponenternas fysiska dimensioner ofta en viktig valfaktor. FH39 har yttermått på 28,8 x 12,8 x 25,0 mm, medan FH39S är något högre med 28,8 x 12,8 x 26,5 mm. Båda har PCB-terminaler lämpliga för automatisk insättning och produktion. Deras kompakta design möjliggör enkel installation på styrkort med begränsat utrymme eller i distributionslådor, vilket ger mer utrymme för övergripande layout.

Det är värt att nämna att ett valfritt dedikerat reläuttag finns tillgängligt för denna serie. Detta möjliggör snabb ledningsdragning och utbyte utan lödning, vilket avsevärt minskar utrustningens driftsättning och underhållstid, sänker underhållskostnaderna på plats och förbättrar användningsflexibiliteten.

Hållbarhet och miljöanpassning

Med en mekanisk uthållighet på över 5 miljoner operationer och utmärkt elektrisk uthållighet under nominell belastning är FH39-serien väl lämpad för kontrolluppgifter som involverar frekventa åtgärder. Drifttemperaturområdet är -40°C till 85°C, vilket täcker de allra flesta industriella miljöer inomhus och utomhus. Dess anpassningsförmåga till luftfuktighetsnivåer från 5 % till 85 % säkerställer stabil och pålitlig prestanda även i fuktiga förhållanden.

När det gäller mekanisk spänningsbeständighet tål FH39-serien funktionella stötar på 98 m/s² och destruktiva stötar på 980 m/s². Den upprätthåller stabil prestanda under vibrationsförhållanden (10 Hz till 55 Hz, 1,5 mm dubbel amplitud), vilket visar sin strukturella tillförlitlighet under transport och drift.

Urval och användningsrekommendationer

För att fullt ut utnyttja prestandan hos reläerna i FH39-serien bör flera punkter noteras under installation och användning: Undvik först att tappa eller utsätta reläet för kraftiga stötar för att förhindra att den inre strukturella precisionen påverkas. För det andra, välj lämplig kapslingstyp baserat på den faktiska miljön; för starkt förorenade platser är den plastförseglade typen väsentligt. Slutligen, när du utformar PCB-layouten, se toleranskraven i specifikationen: för yttre dimensioner ≤1 mm bör toleransen vara ±0,2 mm; för dimensioner mellan 1 mm och 5 mm är toleransen ±0,3 mm; för dimensioner ≥5 mm är toleransen ±0,5 mm. Det rekommenderas att kontrollera toleransen för själva PCB-layouten inom ±0,1 mm.

Sammanfattning

Med sin 20A höga strömkapacitet, 4000VAC höga isolationsspänning, breda utbud av spolval och kompakta strukturella design, framstår FH39 och FH39S reläer som pålitliga produkter inom det industriella kontrollområdet, och erbjuder både prestanda och flexibilitet. Oavsett om de används i automationsutrustning, kraftsystem eller styrmoduler för hushållsapparater, ger de stabil och säker kopplingsförsäkran. Om du letar efter ett kostnadseffektivt industrirelä för ditt nästa projekt är FH39-serien verkligen värd att överväga.
