Fem kärnfördelar med reläer i logik och kontroll

I den digitala eran som drivs av halvledare är den traditionella elektromekaniska enheten känd som reläet mycket hållbar. Det är ett viktigt gränssnitt och en grundläggande säkerhetskomponent inom det industriella automationsekosystemet; det är inte en föråldrad teknik som konkurrerar med integrerade kretsar. Som en pålitlig brygga för energikontroll översätter reläer sömlöst och säkert de känsliga kommandon från den mikroelektroniska lågspänningsvärlden till högeffektsåtgärder inom den fysiska sfären. Nedan presenteras fem grundläggande fördelar som gör reläer hållbara och, inom vissa områden, oersättliga:

Överlägsen elektrisk isolering och robust effektomkopplingsförmåga

Den grundläggande styrkan hos reläer ligger i deras elektromagnetiskt baserade fysiska struktur, vilket uppnår fullständig, fysisk elektrisk isolering mellan styrkretsen (spolen) och belastningskretsen (kontakter). Många halvledarenheter kan inte uppnå den inneboende säkerhetsbarriär som skapas av denna isolering.

Högspänningssäkerhet och utrustningsskydd: Vid industriell styrning kan en 24V PLC-utgångspunkt behöva styra en 400V trefasmotor. Reläer fungerar som den perfekta mellanhanden i det här scenariot. För att förhindra att dessa störsignaler orsakar skador på kärnstyrenheter värda tusentals dollar, blockerar de potentiella spänningsspikar, överspänningsströmmar och inducerade elektromotoriska krafter på belastningssidan fullständigt. Detta skydd är "inneboende" och kräver inga extra optokopplare eller skyddskretsar.

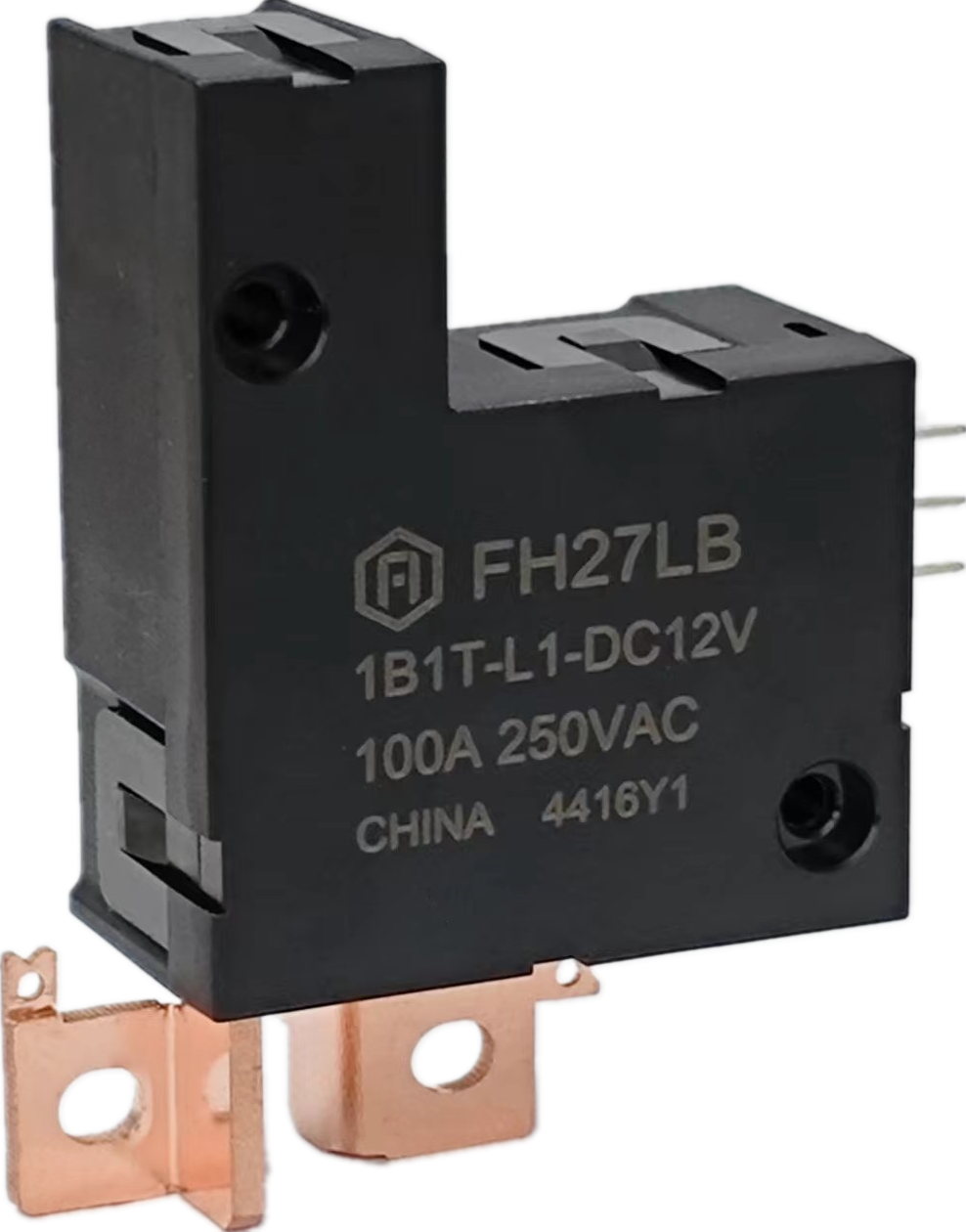

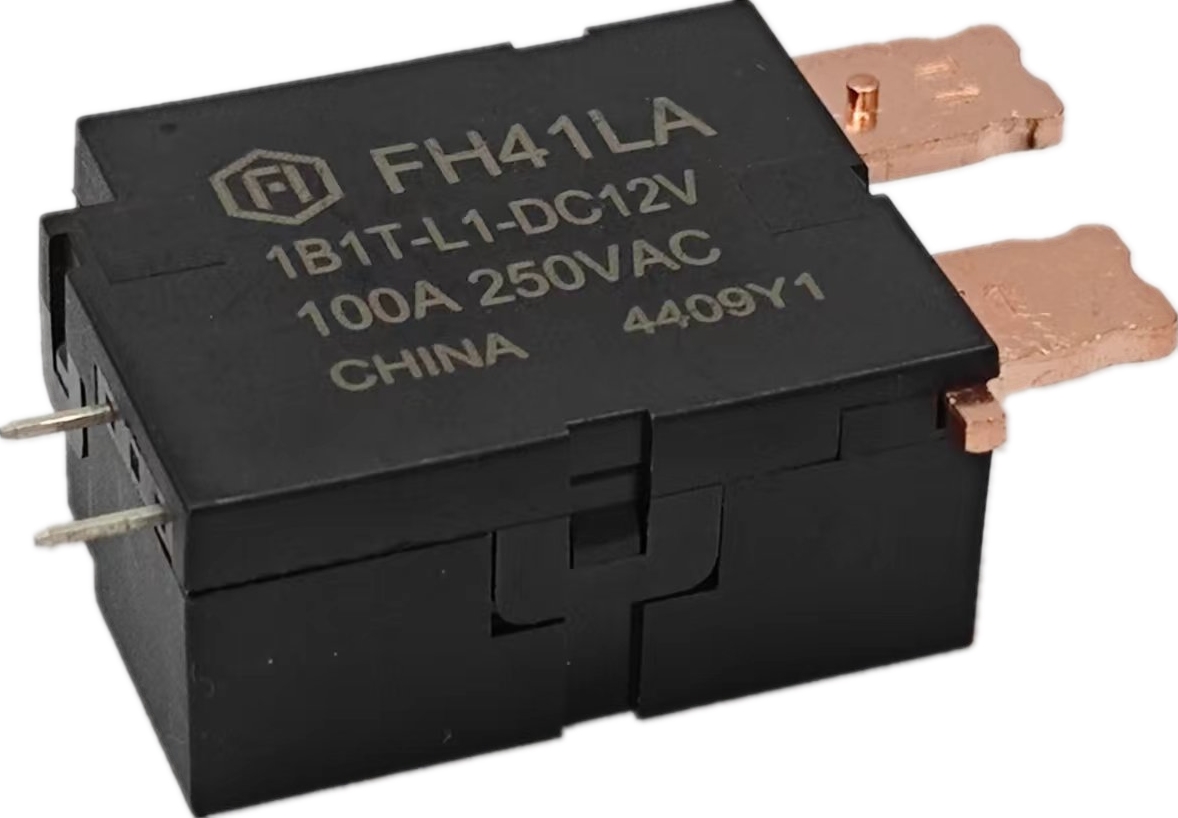

Flexibel lastanpassningsförmåga: Reläkontakter erbjuder exceptionell mångsidighet. Man kan lita på att de växlar konsekvent inom nominella parametrar, oavsett om de hanterar kapacitiva belastningar, induktiva belastningar med starka inkopplingsströmmar (som motorer eller transformatorer) eller resistiva belastningar (som värmeelement). Industriella styrtillämpningar kan använda sig av specialiserade kraftreläer för att direkt hantera strömmar på flera tiotals ampere. De har ett lågt spänningsfall i tillståndet, vilket resulterar i relativt låg egenströmförbrukning och värmealstring.

Universal AC/DC-belastningskompatibilitet: Vanligtvis stöder samma relämodell både AC- och DC-laster (observera behovet av DC-bågundertryckning). Denna flexibilitet ger stora fördelar för produktdesign och lagerhantering.

Oöverträffad miljötolerans och systemets robusthet

I tuffa industriella miljöer uppväger stabiliteten vida över mikrosekunders kopplingshastigheter. Den elektromekaniska strukturen hos reläer gör dem mer robusta än rena elektroniska komponenter.

Inneboende elektromagnetisk immunitet: Reläspolar uppvisar anmärkningsvärd tolerans mot styrsignaler, förblir opåverkade av mindre spänningsfluktuationer och signalbrus. I miljöer med intensiv EMI (t.ex. nära svetsmaskiner eller växelriktare med hög effekt), kan halvledarbaserade omkopplingsenheter fungera felaktigt på grund av störningar. Reläer kommer dock inte att utlösas felaktigt. Detta är såvida inte spolspänningen kontinuerligt dras under eller höjs över drifttröskeln.

Extremt brett driftstemperaturområde: Industriella reläer fungerar stabilt från -40°C till 85°C, med vissa modeller som tolererar ännu högre temperaturer. Prestandan hos halvledarenheter kan variera avsevärt med temperaturen. Detta inkluderar på-motstånd och växlingshastighet. Detta kan potentiellt resultera i en försämring av prestanda eller termiskt haveri vid höga temperaturer. Ofta är det nödvändigt att lägga till kylflänsar eller forcerad luftkylning, vilket ökar komplexiteten och kostnaderna för systemet.

Motståndskraft mot stötar, vibrationer och damm: Speciellt utformade stöttåliga reläer med förstärkta inre strukturer och ingjutningsmassa används för mobila applikationer som järnvägstransport och anläggningsmaskiner. Dessa säkerställer stabil kontaktdrift under kontinuerliga vibrationer och stötar, vilket förhindrar falska frånkopplingar.  Deras täta konstruktion blockerar också effektivt inträngning av damm och fukt, vilket är en utmaning som ofta är ouppnåelig med öppna kretskort.

Minimalistisk felsökning och exceptionell underhållsbekvämlighet

För kunder som vill ha minimal stilleståndstid och maximal underhållseffektivitet representerar ett reläs "uppfattbarhet" och "servicebarhet" dess kärnvärde.

Statussynlighet i realtid: Även när de inte är spänningssatta visas kontaktpositionerna för många reläer tydligt av mekaniska indikatorflaggor, förutom att de är synliga genom observationsfönstren. Det klassiska hörbara "klicket" vid inkoppling ger ingenjörer omedelbar hörsel. återkoppling, vilket möjliggör snabb preliminär fellokalisering.

Diagnostisk process utan specialverktyg: Underhållspersonal behöver bara en multimeter för att utföra de flesta diagnostik: mätning av spolresistans för att fastställa öppna kretsar och mätning av kontaktresistans för att identifiera bågbildning eller fastsättning. Detta eliminerar behovet av dyra logikanalysatorer eller mjukvarufelsökningsverktyg, vilket sänker underhållsbarriärer och verktygskostnader.

Modulärt utbyte och förutsägbar livslängd: Reläer använder vanligen standardskena montering eller uttagsliknande installation. I produktionslinjer eller stor utrustning minimerar systemets stilleståndstid avsevärt genom att byta ut ett enstaka relä inom några minuter efter kretsfel. Dessutom är deras livslängd tydligt definierad av "mekaniskt liv" och "elektriskt liv." Användare kan utföra förebyggande underhåll på ett vetenskapligt sätt, baserat på driftfrekvens och belastningstyp. Detta gör det möjligt för dem att byta ut delar i omgångar. De kan göra detta innan deras förväntade livslängd är slut. Detta undviker produktionsavbrott.

Oöverträffad kostnadseffektivitet i små till medelstora system

I kostnadskänsliga och funktionsspecifika applikationer ger relälösningar exceptionellt ekonomiskt värde.

Låg initial investering och noll utvecklingskostnader: För en dedikerad automationsmaskin eller liten produktionslinje kan styrlogiken bestå av bara dussintals reläer och timers. Relälösningar eliminerar PLC-hårdvarukostnader, mjukvarulicensavgifter och kostsam ingenjörsprogrammeringstid. När kabeldragningen är klar är logiken permanent fixerad och validerad.

Fördel med total ägandekostnad: För logisk styrning med fasta funktioner som kräver minimala ändringar, resulterar stabiliteten och underhållsbarheten hos relälösningar i exceptionellt låg total ägandekostnad. De eliminerar oro för programkrascher, virusstörningar eller uppgraderingar av firmware.

Seamless Technology and Talent Transition: Ladderdiagram – det globalt standardiserade PLC-programmeringsspråket – hämtar sina grafiska symboler och logiska koncept direkt från relästyrkretsar. Detta gör det möjligt för veteranelektriker och erfarna tekniker att sömlöst förstå, designa och underhålla moderna PLC-baserade system, vilket avsevärt minskar svårigheten och kostnaderna för företagsteknologiuppgraderingar och personalutbildning.

Det ultimata skyddet i säkerhetskritiska system

I domäner som involverar säkerhet för människor och utrustning är kärndesignprincipen "felsäker". De fysiska egenskaperna hos reläer gör dem till

ultimat skydd för att bygga säkerhetskretsar.

Fastställda fellägen och påtvingad frånkoppling: Detta är den centrala orsaken till att reläer är oersättliga i säkerhetskretsar. Vid strömbortfall återgår ett reläs normalt slutna kontakter fysiskt och tvångsmässigt till stängt tillstånd, medan normalt öppna kontakter tvångsbryts. Den här egenskapen används allmänt i nödstoppskretsar, säkerhetsdörrförreglingar och överbelastningsskyddsslingor. Systemets strömavbrott utlöser omedelbart ett säkert tillstånd – en enkel, direkt och absolut tillförlitlig skyddsmekanism vars säkerhet vida överträffar mjukvarulösningar som är känsliga för fel på grund av skenande program eller chiplåsningar.

Överensstämmelse med säkerhetsstandarderna: Många reläbaserade säkerhetsrelämoduler runt om i världen har genomgått en rigorös funktionssäkerhetscertifiering. (t.ex. IEC 61508, ISO 13849). Dessa moduler uppnår höga säkerhetsintegritetsnivåer genom hårdvarulogik som redundans, självövervakning och korsövervakning, och finner omfattande användning i högrisksektorer som biltillverkning och hisskontroll.

Förenklad hårdvararedundans: Redundansstyrning på hårdvarunivå kan enkelt uppnås genom enkla serie- (OCH-logik) eller parallella (ELLER-logik) anslutningar av flera reläkontakter. Detta gör det möjligt att bygga system som förblir säkra även om enskilda komponenter misslyckas. Intuitiviteten och tillförlitligheten hos denna redundanta design är svåra för programvaruredundans att matcha.

Bygga industriella grunder med halvledarteknik

Reläer och halvledarteknik är inga substitut utan symbiotiska partners. Samtidigt som vi använder integrerade kretsar och PLC:er för signalbehandling, höghastighetsberäkning och komplex logik, förblir reläer ingenjörernas pålitliga allierade i scenarier som kräver hög isolering, kraftfull drivförmåga, extrem motståndskraft i miljön, ultimat tillförlitlighet och säkerhet samt optimerad total livscykelkostnad.

Fanhar har åtagit sig att föra innovation till den klassiska reläarkitekturen. Genom att utveckla nya kontaktmaterial i silverlegeringar för att minska kontaktmotstånd och undertrycka ljusbågsbildning, optimera magnetiska kretssystem för att sänka strömförbrukningen och öka känsligheten, och stärka tätningsteknologier för att förbättra miljöanpassningsförmågan, levererar vi kontinuerligt värde till våra kunder.
