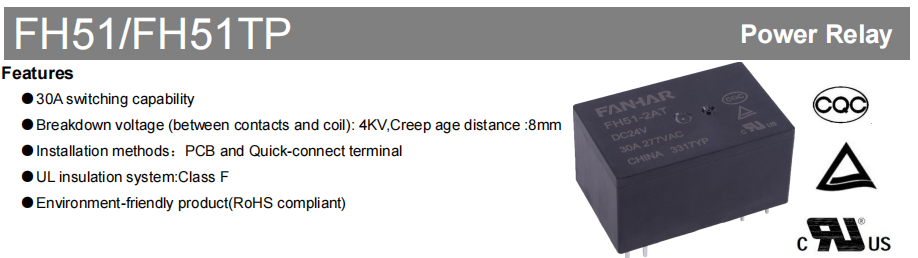

FH51/FH51TP Industrirelä

Reläer är viktiga styrdelar i modern industriell styrning, hushållsapparater och kraftsystem. Deras tillförlitlighet, säkerhet och livslängd har en direkt effekt på hur väl systemet fungerar och hur användarna tycker om det. FH51/FH51TP-seriens högeffektreläer levererar enastående kopplingsförmåga, isoleringsprestanda och flexibla monteringsalternativ, vilket ger stabila, säkra och hållbara styrlösningar för ett brett utbud av högbelastningstillämpningar.

Produktöversikt

FH51-seriens reläer använder ett klass F UL-isoleringssystem och erbjuder en maximal kopplingskapacitet på upp till 50A. De stöder två monteringsmetoder – PCB-terminaler och snabbkopplingsterminaler – för att passa olika strukturella konstruktioner och produktionsprocesser. Produkterna följer RoHS miljöstandarder, vilket gör dem lämpliga för applikationer med stränga krav på säkerhet, miljöskydd och långsiktig pålitlighet.

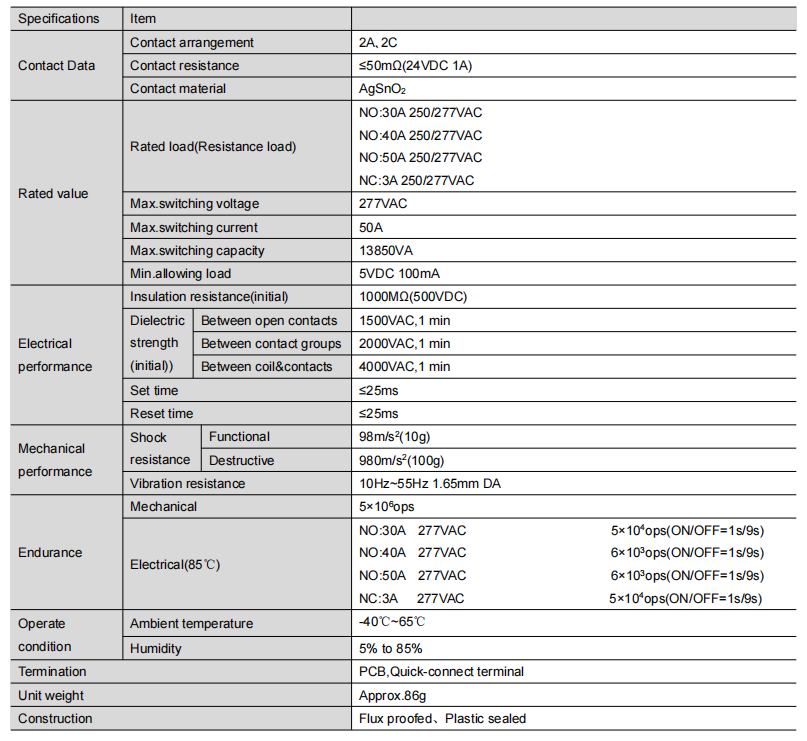

Viktiga fördelar

Hög belastningsväxlingsförmåga för högeffektsutrustning

Normalt öppna (NO) kontakter stöder 30A / 40A / 50A vid 250/277VAC; normalt stängda (NC) kontakter stöder 3A vid 250/277VAC

Maximal omkopplingskapacitet når 13850VA, kan hantera högeffektsenheter som luftkonditioneringskompressorer, värmare och industrimotorer

Utmärkt isolering och dielektrisk styrka för systemsäkerhet

Dielektrisk styrka mellan spole och kontakter: 4000VAC, säkerställer tillförlitlig isolering mellan hög- och lågspänningskretsar

Krypavstånd: 8 mm, vilket effektivt förbättrar den elektriska säkerhetsmarginalen och minskar läckagerisken

Initialt isolationsmotstånd: 1000MΩ (vid 500VDC) för långsiktig stabil drift

Flera kontaktarrangemang och monteringsalternativ för flexibel anpassning

Finns med 2A (två NO-kontakter) och 2C (två växlingskontakter) för att möta olika styrlogikkrav

Välj mellan PCB-terminaler eller snabbkopplingsterminaler (TP) för att underlätta automatiserad montering och underhåll på plats, vilket förbättrar produktionseffektiviteten

Brett spolespänningsområde och låg strömförbrukning

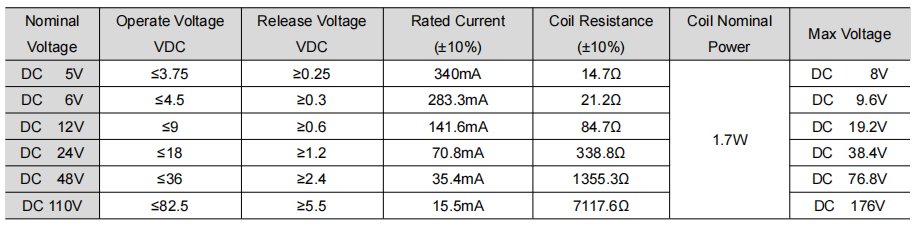

Spolespänningsalternativ: DC 5V / 6V / 12V / 24V / 48V / 110V, kompatibel med olika styrkretsar

Märkeffekt: 1,7W, balanserar tillförlitlig indragningsprestanda med systemets energieffektivitet

Robust prestanda i tuffa miljöer

Drifttemperaturområde: -40 ℃ till 65 ℃, lämplig för extrem kyla och höga temperaturer

Vibrationsmotstånd: 10Hz~55Hz, 1,65 mm DA; stöttålighet: 980m/s² (100g), idealisk för industriell utrustning med frekventa vibrationer

Finns i flödessäkra och plastförseglade konstruktioner för att matcha miljömässig renhet:

Flussäker: rekommenderas för rena miljöer fria från H₂S, SO₂, NO₂ och damm

Plastförseglad: rekommenderas för orena miljöer som innehåller ovanstående föroreningar, vilket ökar tillförlitligheten på lång sikt

Typiska applikationer

Hushållsapparater: luftkonditioneringsapparater, varmvattenberedare, mikrovågsugnar, elektriska värmare, avfuktare

Industriell styrning: motorstyrning, energiledningssystem, automationsutrustning, industriell värmeutrustning

Kraftsystem: smarta mätare, styrning av kraftdistribution, laddningsmöjligheter, ny energiutrustning

Sammanfattning

FH51/FH51TP-seriens högeffektreläer kombinerar hög belastningsförmåga, stark isoleringsprestanda, flexibel konfiguration och anpassningsförmåga till tuffa miljöer, vilket gör dem till ett idealiskt val för högtillförlitliga styrsystem. Oavsett om det gäller hushållsapparater, industriell utrustning eller kraftsystem, ger FH51-serien en stabil, säker och hållbar kärnkontrollkomponent för dina konstruktioner.
