FH50 Industrirelä

I det nuvarande snabbt föränderliga området för industriell automation och förnybar energi har kraven på grundläggande systemkomponenter – reläer – överträffat den grundläggande rollen av "aktiverande och avaktiverande kretsar." De måste nu tåla tuffare miljöer, hantera högre effektbelastningar, säkerställa förlängd livslängd och följa stränga globala miljöbestämmelser. Idag tillhandahåller vi en djupgående analys av FH50 High-Power Relay, en 16A högpresterande enhet speciellt framtagen för krävande applikationer som industriell styrning och solcellsväxelriktare.

Kärnfördelar

FH50 representerar mer än bara ett relä; det är ett gediget engagemang för systemstabilitet. Dess kärnstyrkor är uppenbara i följande aspekter:

Design med hög densitet, flexibel installation

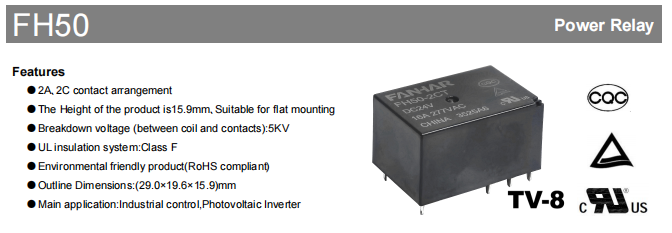

Med kompakta mått på bara 29,0 mm (L) x 19,6 mm (B) x 15,9 mm (H), gör dess lilla fotavtryck den exceptionellt väl lämpad för platt montering. Detta sparar effektivt värdefullt PCB-utrymme, och passar perfekt in i den moderna trenden mot miniatyrisering och design med hög densitet i industriell utrustning. Dess lätta konstruktion, cirka 16,5 g, underlättar även automatiserad montering och produktion.

Elektrisk isolering och säkerhet

Ultrahög motstå spänning: Den dielektriska hållfastheten mellan spolen och kontakterna uppnår häpnadsväckande 5000VAC. Detta säkerställer stark elektrisk isolering för systemet och skyddar därigenom lågspänningsstyrkretsen från fel på högspänningssidan - en viktig egenskap i högspänningstillämpningar som fotovoltaiska växelriktare.

Isolationsklass: Det initiala isolationsmotståndet når 1000MΩ (vid 500VDC), vilket säkerställer försumbar läckström.

UL klass F-isoleringssystem: Detta indikerar att isoleringsmaterialen tål temperaturer upp till 155°C, vilket ger en avsevärd säkerhetsmarginal och förbättrad tillförlitlighet.

Kraftfull lasthanteringsförmåga

16A nominell belastning: Den kan enkelt hantera en 16A resistiv belastning vid 277VAC, med en maximal omkopplingseffekt på upp till 4432VA. Detta är tillräckligt för att driva olika industriella maskiner, motorer, värmare och andra enheter.

Högkvalitativa kontakter: Använder miljömässigt hållbart AgSnO2 (silvertennoxid) kontaktmaterial. Jämfört med traditionell AgCdO erbjuder AgSnO2 motståndskraft mot svetsning och bågeerosion, vilket leder till exceptionell prestanda i applikationer med hög ström och hög inslag och markant förlängning av den elektriska livslängden.

Minsta belastningskapacitet: Stöder minimala belastningar ner till 5VDC 100mA, vilket tillåter användning i vissa signalomkopplingsscenarier, vilket förbättrar dess mångsidighet.

Snabb respons och hög robusthet

Snabbdrift: Drifttid ≤10ms, släpptid ≤5ms, uppfyller kraven för snabb reaktion i industriella styrsystem.

Bred miljöanpassningsförmåga: Drifttemperaturintervallet sträcker sig från -40°C till 85°C, med ett luftfuktighetsområde på 5% till 85%. Den fungerar tillförlitligt i både extrem kyla och intensiv värme.

Utmärkt mekanisk prestanda: Uppvisar stöttålighet på 10 g (drift) och 100 g (katastrofal), förutom vibrationsmotstånd på 10 Hz till 55 Hz, 1,5 mm DA. Detta garanterar pålitlig funktionalitet i industriella miljöer som utsätts för mekaniska vibrationer och stötar.

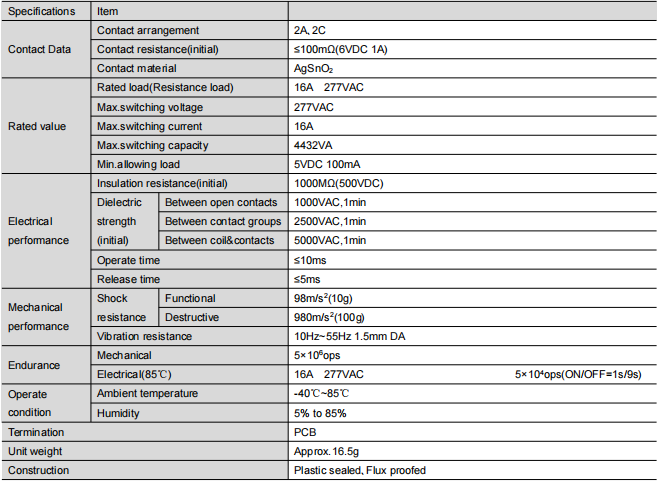

Fördjupad teknisk parameteranalys (nödvändigt för urval)

För att hjälpa dig att göra ett mer exakt urval ger vi en djupare tolkning av viktiga tekniska parametrar:

Typiska applikationer: Bortom PV och industriell kontroll

Medan dess primära tillämpningar är industriell styrning och fotovoltaiska växelriktare, baserat på dess prestanda, används FH50 också flitigt i:

PV-växelriktare: För kopplings- och skyddskretsar på både likströms- och växelströmssidan. Den höga spänningsegenskapen matchar perfekt högspänningsmiljön i PV-system.

Industriella kontrollpaneler: Fungerar som en mellanhand mellan PLC:er, timers, temperaturkontroller och externa belastningar, inklusive motorer, magnetventiler och värmare.

Smart Home / Building Automation: Används i högeffektsbelysningsreglering, VVS-system, pumphantering, etc.

EV Laddningsutrustning: I AC-laddningshögar, fungerar som en nyckelkomponent för styrpilot och huvudkretskoppling.

Strömhantering: För strömbrytning och utgångskontroll i utrustning som UPS och spänningsregulatorer.

Urvals- och användningsguide: Hur gör man det bästa valet?

Dokumentationen belyser två strukturella typer, som är nyckeln till urvalsprocessen:

Fluxsäker typ:

Rekommenderad miljö: Rena miljöer, såsom inuti hushållsapparater eller luftkonditionerade distributionsskåp. Det förhindrar effektivt att flussgaser kommer in i reläet under PCB-lödningsprocessen.

Obs: Det ger inte fullständigt skydd mot infiltration av yttre frätande gaser (som H2S, SO2, NO2) och partiklar.

Plastförseglad typ:

Rekommenderad miljö: Orena eller nötande förhållanden, inklusive kemiska anläggningar, utomhusmaskiner eller verkstäder med förhöjda dammkoncentrationer. Dess interna kontakter är helt isolerade från den yttre miljön, vilket ger korrosionsbeständighet och dammskydd.

Slutsats: Om du har extrema krav på långsiktig tillförlitlighet eller inte kan förutsäga den slutliga driftsmiljön, är det mer robusta lösningen att välja den plastförseglade typen.

Påminnelser om installation och design

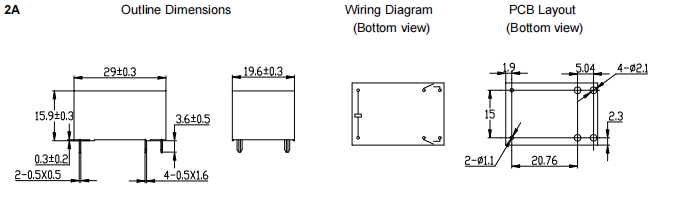

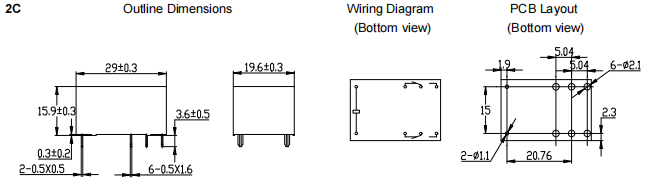

Följ strikt den rekommenderade PCB-layouttoleransen (±0,1 mm) och beskriv dimensionstoleranser för att säkerställa korrekt montering och lödningskvalitet.

Undvik att tappa eller utsätta den för kraftiga stötar under produkthantering och installation, eftersom detta kan orsaka ändringar av dess interna parametrar.

Sammanfattning och Outlook

FH50 High-Power Relä, som kännetecknas av sin kompakta storlek, en isoleringsspänning på upp till 5KV, en betydande lastkapacitet på 16A, och omfattande internationella säkerhetscertifieringar (UL, TUV, CQC), representerar ett formidabelt val för industristyrning och förnybar energisektor. Det överskrider en enkel kopplingskomponent; det fungerar som en viktig allierad som säkerställer varaktig, pålitlig prestanda för ditt system och förbättrar konkurrenskraften på marknaden för dina produkter.

FH50 är ett exemplariskt alternativ för dem som letar efter ett högpresterande, högtillförlitligt kraftrelä, som förtjänar utforskning och utvärdering. Kontakta oss omedelbart för att få prover och teknisk assistans, och låt FH50 skydda ditt kommande projekt!

Friskrivningsklausul: Parametrarna i den här artikeln är sammanställda baserat på offentliga datablad. För specifikt urval och design, se det officiella senaste databladet. Produktspecifikationerna kan ändras utan föregående meddelande.
