Förstå strömshuntmotstånd: En omfattande guide till precisionsströmmätning

Vad är ett strömshuntmotstånd?

A Nuvarande shuntmotstånd är en precisionskomponent med låg resistans designad för att mäta elektrisk ström genom att producera ett litet, proportionellt spänningsfall över dess terminaler. Baserat på Ohms lag (V = I × R), omvandlar dessa motstånd strömflödet till en mätbar spänningssignal, vilket möjliggör noggrann strömövervakning utan att avsevärt störa kretsens funktion.

Dessa väsentliga komponenter är brett utplacerade inom kraftelektronik, batterihanteringssystem, industriell automation och fordonstillämpningar där exakt strömavkänning är avgörande för prestandaoptimering och säkerhetsövervakning.

Nyckelegenskaper hos strömshuntmotstånd

Grundläggande verksamhetsprinciper

Nuvarande shuntmotstånd fungerar på en enkel men elegant princip:

• När det placeras i serie med en last genererar motståndet ett spänningsfall som är proportionellt mot strömmen som flyter genom den
• Denna spänning mäts med hjälp av högimpedansförstärkningskretsar eller analog-till-digitalomvandlare
• Den uppmätta strömmen beräknas med formeln: I = V ÷ R, där resistansen förblir konstant
• Typiska resistansvärden sträcker sig från mikroohm till tiotals milliohm för att minimera effektförlust

Kritiska prestandaparametrar

Att välja lämpligt Nuvarande shuntmotstånd kräver noggrann utvärdering av flera nyckelspecifikationer:

• Resistansvärde: Typiskt sträcker sig från 0,1 mΩ till 100 mΩ, vald baserat på maximal ström och acceptabelt spänningsfall
• Effektvärde: Bestämmer värmeavledningskapacitet, beräknad med P = I² × R med 25-50 % säkerhetsmarginal
• Temperaturkoefficient (TCR): Mäter motståndsstabilitet över temperaturvariationer, med premiumshuntar som erbjuder ±10 ppm/°C eller lägre
• Tolerans: Indikerar precisionsnivå som sträcker sig från ±0,01 % för laboratoriekvalitet till ±1-5 % för allmänna applikationer
• Spänningsfall: Standardvärden inkluderar 50mV, 75mV eller 100mV vid märkström för kompatibilitet med mätinstrument

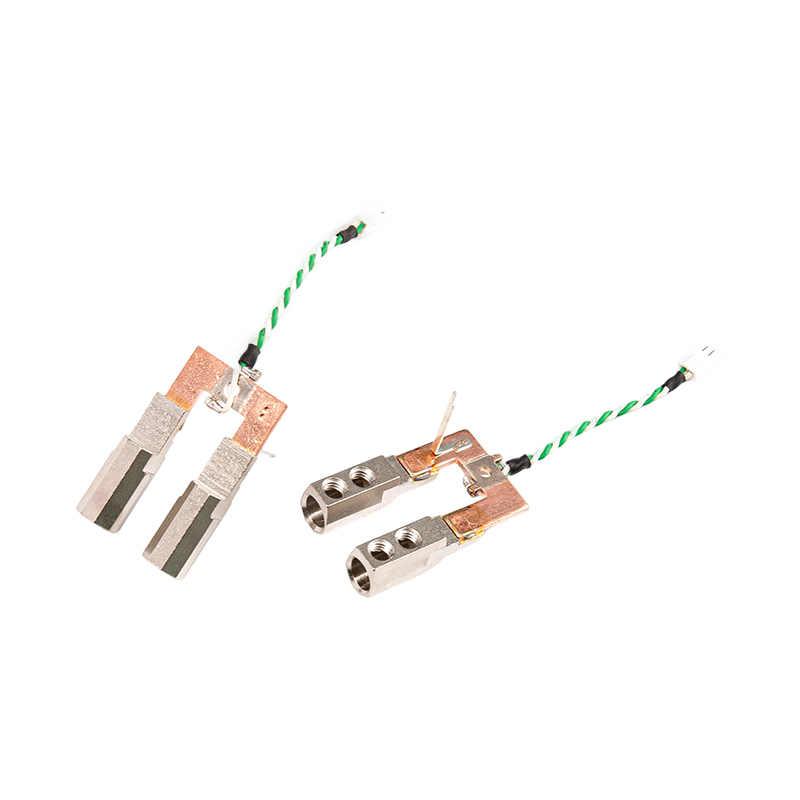

Typer av strömshuntmotstånd

Precisionsströmshunt vs standardshunt

Precisionsströmshunt resistorer representerar den högsta nivån av aktuell avkänningsteknik, konstruerad för applikationer som kräver exceptionell noggrannhet och stabilitet. Dessa specialiserade komponenter minimerar mätfel genom avancerade materialval och tillverkningsprocesser.

De viktigaste skillnaderna mellan precisionsströmshuntar inkluderar:

• Ultralåga TCR-värden (ofta under ±10 ppm/°C) säkerställer minimal drift över driftstemperaturer
• Snäva toleransspecifikationer (±0,01% till ±0,1%) för överlägsen repeterbarhet för mätningar
• Fyrpoliga Kelvin-anslutningar som eliminerar ledningsresistansfel
• Långtidsstabilitet med minimala åldringseffekter under långa driftsperioder
• Överlägsen prestanda i kalibreringslaboratorier, testutrustning och kritiska övervakningssystem

DC-strömshuntmotståndskonfigurationer

DC-strömshuntmotstånd är specifikt optimerade för likströmstillämpningar, med konstruktionsmetoder som tar itu med de unika utmaningarna med DC-mätning:

• Manganin eller Constantan legering konstruktion ger nästan noll termisk EMF
• Panelmonterade konstruktioner med robusta terminaler för industriella miljöer
• Standardiserad 75mV-utgång vid märkström för sömlös integration med analoga mätare
• Hög överbelastningskapacitet (vanligtvis 120 % av märkström under 2 timmar)
• Drifttemperaturen varierar från -40°C till 60°C för tuffa industriella förhållanden.

Elektriska shuntar av Construction Technology

Elektriska shuntar tillverkas med olika tekniker, som var och en erbjuder distinkta fördelar:

• Metallfolieshuntar: Ge exceptionell precision med TCR så låg som ±5 ppm/°C, idealisk för högfrekventa och precisionsapplikationer
• Metallband/plåtshuntar: Erbjuder utmärkt krafthantering och överspänningskapacitet för bil- och industridrivenheter
• Trådlindade shuntar: Leverera överlägsen stabilitet och hög effektkapacitet, dock med högre induktans som begränsar AC-prestanda
• Tjockfilmshuntar: Kostnadseffektiv lösning för applikationer med stora volymer med måttliga precisionskrav

Tillämpningar över branscher

Bil- och elfordonssystem

Fordonssektorn representerar en av de snabbast växande marknaderna för Nuvarande shuntmotstånds , som drivs av fordonselektrifiering och avancerade elektroniska system. Kritiska tillämpningar inkluderar:

• Batterihanteringssystem (BMS) övervakar laddnings-/urladdningsströmmar för uppskattning av laddningstillstånd
• Inbyggda laddare (OBC) ger feedback för strömkontroll och överbelastningsskydd
• Dragmotorkontroll som möjliggör exakt vridmoment och hastighetsreglering
• DC-DC-omvandlare säkerställer effektiv kraftfördelning över fordonets delsystem
• Högspänningskraftdistributionsenheter som kräver AEC-Q200-kvalificerade komponenter

Industriell kraftelektronik

Industriella applikationer hävstångseffekt Precisionsströmshunts för:

• Motordrivsystem som kräver strömåterkoppling i realtid för vektorstyrning
• Strömförsörjningsövervakning, säkerställer belastningsreglering och feldetektering
• Servodrifter som kräver högprecisionsströmavkänning för positionskontroll
• Energimätningssystem kräver noggrann förbrukningsmätning
• Inverterare för förnybar energi spårar strömflödet i sol- och vindsystem

Konsumentelektronik och telekommunikation

Kompakt Nuvarande shuntmotstånds aktivera avancerad funktionalitet i:

• Smartphone batterihantering säkerställer säkra laddningscykler
• Nätadaptrar för bärbara datorer som övervakar utströmmen
• 5G-basstationer som hanterar kraftdistribution över RF-förstärkare
• Datacenterutrustning spårar strömförbrukningen på servernivå
• Bärbara enheter som optimerar batteritiden genom exakt strömövervakning

Designöverväganden och bästa praxis

Implementering av Kelvin Connection

För att uppnå maximal noggrannhet med lågt motstånd Nuvarande shuntmotstånds , är det viktigt att implementera korrekta Kelvin (4-tråds) anslutningar. Denna teknik separerar strömförande banor från spänningsavkännande banor, vilket eliminerar fel orsakade av lednings- och kontaktresistans.

Implementeringsriktlinjer inkluderar:

• Dra avkänningslinjer från de inre kanterna på resistorkuddarna närmast det resistiva elementet
• Behåll samma längd och dimension för avkänningsspår för att säkerställa balanserad mätning
• Placera strömavkänningsförstärkarna så nära shunten som möjligt
• Undvik viaor i shuntkuddar för att förhindra lödning och ojämnt motstånd
• Använd differentiell parrouting för avkänningslinjer för att avvisa brus i common-mode

Värmehanteringsstrategier

Kraftförlust in DC-strömshuntmotstånd genererar värme som kan påverka mätnoggrannheten. Effektiv värmehantering kräver:

• Korrekt nedstämpling – driftmotstånd under maxvärden för att förlänga livslängden
• Tillräcklig kopparyta på PCB för värmespridning
• Hänsyn till omgivningstemperatur och luftflöde i kapslingens design
• Val av material med låg TCR för att minimera temperaturinducerad drift
• Användning av termiska gränssnittsmaterial vid montering av shuntar av paneltyp

Sensing på hög sida vs. lågsida

Placering av Elektriska shuntar inom kretsar påverkar systemets prestanda:

Urvalsguide för ingenjörer

Beräkna motståndskrav

Att bestämma det optimala Nuvarande shuntmotstånd värde innebär att balansera flera faktorer:

• Målspänningsfall: Vanligtvis 50-100mV för kompatibilitet med vanliga ADC:er och mätare
• Maximal ström: Beräkna R = V ÷ I för att bestämma erforderligt motstånd
• Effektförlust: Verifiera att P = I² × R håller sig inom nominella gränser med en säkerhetsmarginal
• Signal-brusförhållande: Se till att spänningsfallet överstiger systemets brusgolv för tillförlitlig mätning

Materialvalskriterier

Legeringssammansättningen påverkar direkt Precisionsströmshunt prestanda:

• Manganin: Föredragen för precisionsapplikationer med TCR ~±10-50 ppm/°C och utmärkt långtidsstabilitet
• Constantan: Ger bra stabilitet med måttlig TCR för allmän industriell användning
• Zeranin: Avancerad legering som ger ultralåg TCR för högsta precisionskrav
• Koppar: Används i högströmsapplikationer där kostnaden är det primära problemet

FAQ

Vad är skillnaden mellan ett strömshuntmotstånd och ett strömavkänningsmotstånd?

Även om termerna ofta används omväxlande, innebär de vanligtvis olika användningsfall. Strömavkänningsmotstånd är i allmänhet lågresistanskomponenter integrerade i elektroniska kretsar för övervakning och kontroll, designade med kontrollerad frekvensgång för precisionsapplikationer. Aktuella shuntmotstånd är ofta förknippade med högre strömmätningar och kan användas i kraftdistribution, instrumentering eller mätningstillämpningar. Båda förlitar sig på samma Ohms lagprincip men skiljer sig åt i skala, konstruktion och tillämpningsmiljö.

Hur väljer jag rätt resistansvärde för mitt nuvarande shuntmotstånd?

Att välja lämpligt resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Vad är TCR och varför spelar det någon roll för nuvarande shuntmotstånd?

TCR (Temperature Coefficient of Resistance) mäter hur mycket motståndet förändras med temperaturen, uttryckt i ppm/°C (parts per million per grad Celsius). För ett shuntmotstånd med 100 ppm/°C TCR och 100Ω initialresistans, orsakar en temperaturförändring på 50°C en resistansförskjutning på 0,5Ω. Detta påverkar direkt mätnoggrannheten – högre TCR innebär större fel när temperaturen varierar. Premium Precisionsströmshunts erbjuder TCR så lågt som ±10 ppm/°C, väsentligt för fordonsindustrin (-40°C till 125°C) och industriella tillämpningar där temperaturfluktuationer är betydande.

Vad är en Kelvin-anslutning, och när ska jag använda den?

En Kelvin (4-tråds) anslutning använder fyra terminaler: två för att överföra ström och två dedikerade avkänningsterminaler för spänningsmätning. Detta eliminerar fel från lednings- och kontaktresistans, vilket kan introducera 10-15 % mätfel i 2-trådskonfigurationer vid mätning av milliohm-intervallshuntar. Använd Kelvin-anslutningar för alla Precisionsströmshunt applikationer, särskilt när resistansvärden är under 10mΩ eller när en noggrannhet bättre än 0,5 % krävs. Implementering innebär att dirigera avkänningslinjer från insidan av resistorkuddarna och bibehålla lika spårlängder.

Hur jämför strömshuntmotstånd med Hall-effektsensorer för strömmätning?

Nuvarande shuntmotstånds erbjuder högre noggrannhet (särskilt vid DC/låg frekvens), lägre kostnad och bredare frekvensrespons, men genererar värme (I²R-förluster) och ger ingen galvanisk isolering. Halleffektsensorer ger inneboende isolering och försumbar effektförlust men har måttlig noggrannhet som påverkas av externa magnetfält, och en högre kostnad. För likströmstillämpningar som kräver hög precision, som batterihanteringssystem, är shuntmotstånd vanligtvis att föredra. Hallsensorer är att föredra när isolering är kritisk eller i högströmstillämpningar där värmeavledning är ett problem.

Vilka är standardspänningsfallet för DC t-shuntmotstånd?

Branschstandard DC-strömshuntmotstånd producerar vanligtvis 75mV vid märkström, även om 50mV och 100mV varianter också är vanliga. Denna standardisering säkerställer kompatibilitet med analoga panelmätare och mätinstrument utformade för dessa specifika spänningsområden. Till exempel har en 100A/75mV shunt 0,00075Ω resistans, medan en 50A/75mV shunt har 0,0015Ω. När du väljer shuntar för befintlig utrustning, verifiera mätarens fullskaliga spänningskrav för att säkerställa korrekt skalning och noggrannhet.

Kan strömshuntmotstånd användas i AC-applikationer?

Ja, Nuvarande shuntmotstånds fungerar för AC-mätning, men överväganden skiljer sig från DC-applikationer. Trådlindade shuntar uppvisar induktans som kan orsaka fasförskjutningar och mätfel vid högre frekvenser. Metallfolie- eller metallplåtshuntar ger lägre induktans och bättre AC-prestanda. För rena växelströmstillämpningar föredras ofta strömtransformatorer (CT) eftersom de ger isolering och hanterar höga strömmar utan värmealstring. För DC-förspänd växelström eller krav på brett frekvensområde förblir dock shuntmotstånd effektiva när de är korrekt specificerade för frekvensgång.

Vad orsakar mätfel för strömshuntmotstånd och hur kan jag minimera dem?

Primära felkällor inkluderar: termisk drift (minimerad genom att välja låg-TCR-material), ledningsresistans (eliminerad via Kelvin-anslutningar), termoelektriska spänningar (minskas av konsekvent materialanvändning och temperaturgradienter), PCB-layoutproblem (åtgärdas genom korrekt spårrouting och förstärkarplacering) och självuppvärmning (hanteras genom termisk design och derating). Ytterligare faktorer inkluderar lödkvalitet, kontaktresistans vid terminaler och elektromagnetisk interferens. Att följa tillverkarens layoutriktlinjer och implementera korrekt termisk hantering kan minska det totala felet till under 0,1 % i precisionsapplikationer.

Vilka certifieringar ska jag leta efter i strömshuntmotstånd för bilar?

För fordonsapplikationer, sök Nuvarande shuntmotstånds med AEC-Q200-kvalificering – den globala standarden för passiv komponentstresstestning i fordonsmiljöer. Ytterligare viktiga certifieringar inkluderar ISO9001 (kvalitetsledning), ISO14001 (miljö) och ISO45001 (arbetshälsa och säkerhet). För internationella marknader säkerställer UL-erkännande, TUV-certifiering och överensstämmelse med EU:s ROHS/REACH-direktiv efterlevnad av regler. Dessa certifieringar garanterar att komponenter kan motstå fordonstemperaturområden (-40°C till 125°C), vibrationer och långsiktiga tillförlitlighetskrav.

Hur beräknar jag den effekt som behövs för mitt nuvarande shuntmotstånd?

Beräkna effektförlust med P = I² × R, där I är den maximala kontinuerliga strömmen och R är shuntmotståndet. Använd en säkerhetsmarginal på 25-50 % över den beräknade effekten. Till exempel, med 20A genom en 5mΩ shunt: P = 20² × 0,005 = 2W. Välj ett motstånd på 3W eller högre. Överväg nedstämplingskurvor – många motstånd måste reduceras över 70°C omgivningstemperatur. För pulsade applikationer, verifiera motståndets pulskapacitet eftersom toppeffekthantering ofta överstiger kontinuerliga märkvärden. Konsultera alltid tillverkarens datablad för specifika reduktionskrav.
