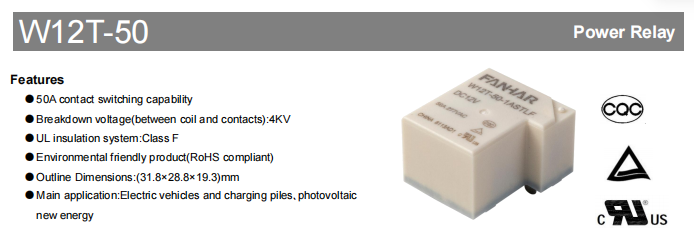

W12T-50-seriens nya energirelä: hög belastning, hög isolering, flera specifikationer, designad för ny energiutrustning

Högisolerande design för att förbättra systemets driftsäkerhet

Ny energiutrustning fungerar under högspänningsförhållanden under långa perioder, vilket ställer höga krav på reläisoleringsprestanda. W12T-50 använder ett klass F UL-isoleringssystem. Genombrottsspänningen mellan spole och kontakter är 2500 VAC för standardtypen och upp till 4000 VAC för högspänningstypen. Den dielektriska styrkan mellan öppna kontakter är 1500 VAC under 1 minut, och det initiala isolationsmotståndet är ≥1000 MΩ (mätt vid 500 VDC). Dessa designfunktioner hjälper till att förbättra den elektriska isoleringen och ger tillförlitligt skydd för säker och stabil systemdrift.

Stabil och pålitlig, lämplig för komplexa industriella miljöer

Förutom elektrisk prestanda betonar W12T-50 även mekanisk tillförlitlighet och miljöanpassning. Reläet fungerar stabilt inom ett omgivningstemperaturområde på –40°C till 85°C och ett luftfuktighetsområde på 5% till 90%. Dess mekaniska livslängd når 5×10⁶ operationer, vilket uppfyller kraven för långvarig frekvent drift. Produkten uppvisar också god stöttålighet (funktionell stöt 98 m/s², destruktiv stöt 980 m/s²) och vibrationsmotstånd (10 Hz~55 Hz, 1,5 mm dubbel amplitud), vilket gör den lämplig för ombordutrustning och industriella styrsystem där hög tillförlitlighet krävs.

Flera alternativ för spolspänning och strömförbrukning för att passa olika styrsystem

För att rymma olika styrkretsar erbjuds W12T-50 i två strömförbrukningsversioner för spole: standardtyp och känslig typ. Standardtypen har en strömförbrukning för spolen på cirka 1,2 W och finns i sex likspänningsklasser: 5V, 6,5V, 12V, 24V, 48V och 110V. Den känsliga typen förbrukar cirka 0,9 W och täcker samma spänningsområde. Båda versionerna har ett valuppspänning på ≤ 75 % av märkspänningen och en bortfallsspänning på ≥ 10 % av märkspänningen. Drifttiden är ≤20 ms och släpptiden är ≤10 ms. Den enhetliga spoldesignen möter behoven hos olika styrsystem och tillåter flexibelt val baserat på drivkapacitet.

Två skyddstyper för att passa olika driftsmiljöer

W12T-50 finns i två kapslingsstilar: plastförseglad och flussmedelssäker. Den plastförseglade typen är helt innesluten, vilket effektivt förhindrar inträngning av skadliga gaser som H₂S, SO₂, NO₂, såväl som damm. Det rekommenderas för tuffa miljöer som industriområden och utomhusladdningshögar. Den flussmedelssäkra typen förhindrar endast flusspenetrering under lödning och är lämplig för ren inomhusutrustning. Urvalsråd: för rena miljöer rekommenderas den flussmedelssäkrade typen; för orena miljöer (som innehåller H₂S, SO₂, NO₂, damm och andra föroreningar) är den plastförseglade typen det föredragna valet.

Kompakt design för enkel utrustningsintegration

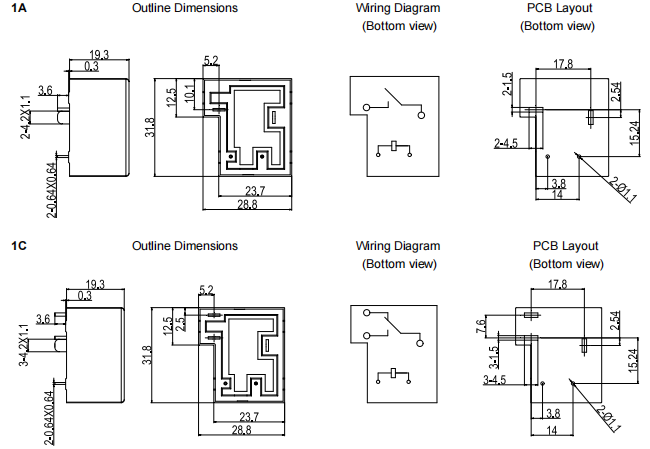

W12T-50 antar en enhetlig kompakt plattformsdesign med yttermått på 31,8×28,8×19,3 mm. För dimensioner utan specificerade toleranser: dimensioner ≤1 mm har en tolerans på ±0,2 mm; dimensioner >1 mm och <5 mm har en tolerans på ±0,3 mm; dimensioner ≥5 mm har en tolerans på ±0,5 mm. För PCB-layouter är ospecificerade mått alltid ±0,1 mm. Standardmonteringsmått och stiftlayouter underlättar snabb integrering och produktuppgraderingar för utrustningstillverkare.

Typiska användningsområden

Med sin höga lastväxlingsförmåga, höga isoleringsprestanda och mogna plattformsdesign kan W12T-50 användas i stor utsträckning inom följande områden:

Elfordon : huvudkretsstyrning i BMS batterihanteringssystem

Laddar högar : på/av-skydd vid AC/DC-utgångsterminaler

Ny solcellsenergi : kretsomkoppling i växelriktare och kombinerarboxar I dessa applikationer utför reläet i första hand funktioner som effektstyrning, huvudkretskoppling och förladdningskontroll, vilket ger stabila och pålitliga strömregleringslösningar för systemet.
