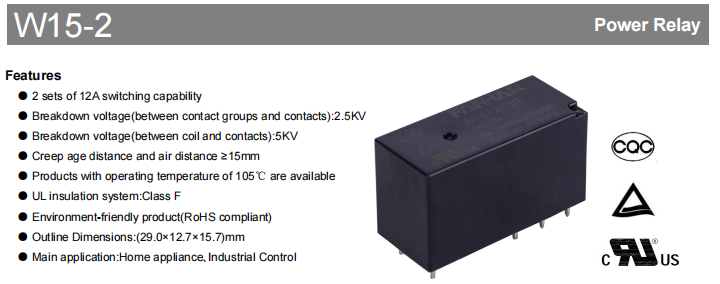

W15-2 Strömrelä

W15-2-serien är en högpresterande strömrelä avsedd för användning i medel till hög belastningskontrollapplikationer. I hjärtat ligger den dubbla uppsättningen, 12A oberoende omkopplingsförmåga, som gör att två kretsar kan styras tillförlitligt, antingen samtidigt eller individuellt. Detta ger en flexibel lösning för hushållsapparater, industriella styrsystem, automationsutrustning och kraftsystem. Tack vare sin isoleringsmotståndsspänning på upp till 5kV, utökat driftstemperaturområde på -40°C till 105°C och RoHS-kompatibel ekodesign, erbjuder den hög tillförlitlighet och lång livslängd i olika och krävande applikationsmiljöer.

Kärnfördelar

W15-2-serien kombinerar enastående prestanda och hållbarhet inom sina små dimensioner på 29,0×12,7×15,7 mm.

Oberoende Dual-Channel Control: W15-2-serien kombinerar enastående prestanda och hållbarhet inom sina små dimensioner på 29,0×12,7×15,7 mm.

Robust elektrisk isolering: 5KV motstår spänning mellan spole och kontakter undertrycker effektivt störningar och skyddar lågspänningskontrollsidan.

Överlägsen miljötålighet: Erbjuds i en 105℃ högtemperaturversion med damm- och kontamineringsbeständiga tätningsalternativ, den tål industridamm, fukt och korrosiva gaser (t.ex. H₂S, SO₂).

Global miljööverensstämmelse: Den är helt kompatibel med RoHS och uppfyller gröna produktionsstandarder och internationella regler för marknadstillträde.

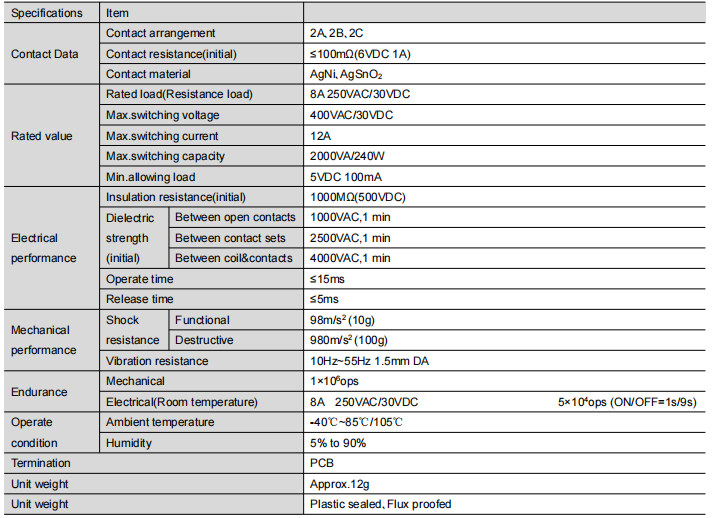

Detaljerade tekniska specifikationer

Kontaktsystem: Flexibelt och pålitligt

Konfigurationsalternativ: Det finns tre typer av formulär: 2A (normalt öppen), 2B (normalt stängd) och 2C (växling). Dessa kan användas för att tillgodose olika kontrollkrav.

Materialvetenskap:

AgNi Contacts: Ett mångsidigt val som erbjuder ledningsförmåga och kontaktstabilitet.

AgSnO₂-kontakter: Idealisk för induktiva belastningar som motorer och reläspolar, den här produkten är designad för utmanande belastningar och har ljusbågs- och slitstyrka.

Elektrisk prestanda: Den maximala märkeffekten för belastningen är 8A vid 250VAC/30VDC, den maximala omkopplingskapaciteten är 12A/400VAC och den initiala kontaktresistansen är ≤100mΩ. Detta säkerställer högeffektiv ledning.

Isolering & Säkerhetsbarriär

Isolationsresistans ≥1000MΩ (vid 500VDC).

Omfattande dielektrisk styrka: 1000VAC mellan öppna kontakter, 2500VAC mellan kontaktuppsättningar och 4000VAC mellan spolen och kontakterna, allt under en minut.

Krypavstånd och spelrum ≥15 mm, vilket ger högtillförlitlig säkerhetsisolering.

Mekanisk och dynamisk prestanda

Snabbt svar: Realtidskontroll garanteras endast om drifttiden inte är större än 15 ms och frigöringstiden inte är större än 5 ms.

Lång livslängd: Mekanisk livslängd når upp till 1 000 000 operationer; den elektriska uthålligheten förblir förlängd under nominell belastning.

Robust konstruktion: Den motstår vibrationer (10–55 Hz, 1,5 mm amplitud) och destruktiva stötar på upp till 100 g, vilket gör den lämplig för tuffa förhållanden.

Spole- och drivkompatibilitet

Rymmer 12 vanliga spänningar från 3VDC till 110VDC, vilket underlättar sömlös integration med vanliga PLC:er och styrenheter.

Typiska exempel: 12VDC-variant (driftspänning ≤9,0VDC, spolresistans 360Ω); 24VDC-variant (driftspänning ≤18,0VDC, spolresistans 1440Ω), båda uppvisar låg strömförbrukning på cirka 400mW.

Konfiguration för miljöanpassning

Temperatur: Standardversion: -40℃ till 85℃; Högtemperaturversion: upp till 105 ℃.

Luftfuktighet: 5 % till 90 % RH.

Tätningsalternativ:

Fluxsäker typ: Denna produkt är lämplig för rena inomhusmiljöer, såsom de som finns i hemelektronik och kommunikationsenheter.

Plastförseglad typ: Detta är obligatoriskt för industri- och utomhusmiljöer där det finns frätande gas- eller dammföroreningar.

Globala certifieringar, din garanti

W15-2-serien har de viktigaste internationella certifieringarna som är ditt pass till global produktdistribution.

UL/C-UL-certifiering (E475405): Känner igen 8A 250VAC/30VDC belastningsklass, stödjer motor- och belysningsbelastningar.

TUV-certifiering (R 50332875): Täcker alla kontaktkonfigurationer, certifierar 12A-belastning och 105℃ högtemperaturdrift.

Kina CQC-certifiering (CQC15002137649): Uppfyller kraven för obligatorisk produktcertifiering i Kina.

Isoleringssystem: UL klass F (155 ℃) isoleringsmaterial garanterar konsekvent prestanda under långvariga höga temperaturer.

Typiska applikationer och urvalsguide

Breda användningsområden:

Vitvaror: Luftkonditioneringskompressorer, tvättmaskinsmotorer, högeffektstyrning av köksmaskiner.

Industriell styrning: PLC-utgångsmoduler, motorstart/stopp, värmeväxling.

Automationsutrustning: Robotarmar, transportörer, löpande bandstyrning.

Energihantering: UPS-överföringsväxling, kontroll av PV-växelriktare, kretskontroll för EV-laddningshögar.

Exakt urvalsguide:

Modellformat: W15-2AST-XXX

Koduppdelning:

Kontakter: 2A (NO), 2B (NC), 2C (CO)

Tätning: Noll (Fluxsäker), S (Plastförseglad)

Kontaktmaterial: Noll (AgNi), T (AgSnO₂)

Specialkod: t.ex. G (guldpläterade kontakter för mikrosignaler)

Spolespänning: 3-110VDC valfritt

Urvalsråd: Välj strikt tätningstyp baserat på miljöanpassningsbeskrivningen och ditt specifika användningsfall.

Nyckelpunkter för installation och användning

Installation: PCB plug-in montering. Detaljerade kopplings- och layoutscheman (vy underifrån) tillhandahålls. Rekommenderad PCB-layouttolerans: ±0,1 mm.

Lödning: För att undvika termiska skador på den förseglade kapslingen rekommenderas temperaturreglerade lödningsprocedurer.

Användningsanmärkningar:

Undvik mekaniska stötar eller fall.

Rekommenderas inte för mycket låg belastning under 5VDC 100mA.

Underhåll: Den förväntade livslängden uppnås vid drift under specificerade förhållanden. Regelbunden bedömning av kontakttillståndet och drifttiden hjälper till att upprätthålla optimal prestanda.

Slutsats

W15-2-seriens relä, inklusive dubbel 12A omkopplingskapacitet, isoleringsprestanda, omfattande temperaturområde och flera internationella certifieringar, är en pålitlig komponent för elektrisk isolering och kontroll i hushålls- och industriapplikationer. Den ger tillförlitlig prestanda under lång sikt i standardapplikationer och i tuffa miljöer med höga temperaturer eller föroreningar.

Om du behöver ytterligare teknisk information, prover eller hjälp med beställningar, vänligen kontakta oss.
