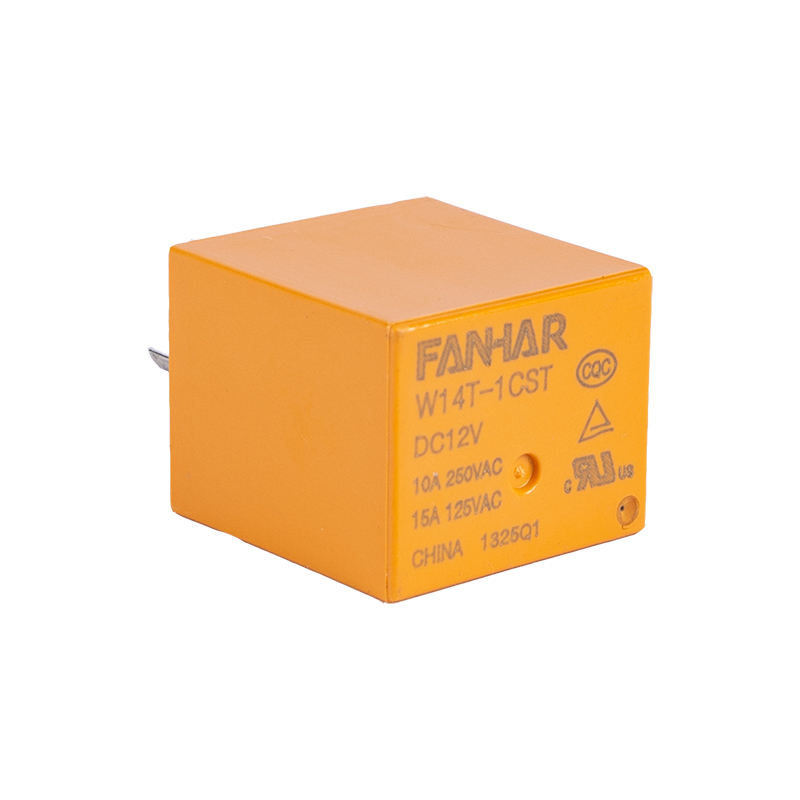

W14T 10A 15A Strömrelä UL TUV CQC-kompatibel

Specifikationer

Objekt

Kontaktdata

Kontaktarrangemang

1A, 1C

Kontaktmotstånd

≤100mΩ(6VDC 1A)

Kontaktmaterial

AgSnO ₂

Bedömt värde

Nominell belastning (motståndsbelastning)

10A 250VAC/30VDC

15A 125VAC

Max.kopplingsspänning

277VAC/30VDC

Max.kopplingsström

15A

Max.kopplingskapacitet

2500VA/300W

Min.tillåtande belastning

5VDC 100mA

Elektrisk

prestanda

Isolationsmotstånd (initial)

100MΩ(500VDC)

Dielektrisk styrka (initial)

Mellan öppna kontakter

750 VAC, 1 min

Mellan spole&kontakter

1500 VAC, 1 min

Drifttid

≤10 ms

Släpptid

≤5ms

Mekanisk

prestanda

Stötmotstånd

Funktionell

98m/s ² (10 g)

Destruktivt

980m/s ² (100 g)

Vibrationsmotstånd

10Hz~55Hz 1,5 mm DA

Uthållighet

Mekanisk

1× 10 ⁷ ops

Elektrisk(Room temperature)

5A       250VAC/30VDC                     1×10 ⁵ ops(ON/OFF=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ ops(ON/OFF=1s/9s)
15A      125VAC                                     5×10 ⁴ ops(ON/OFF=1s/9s)
1/2HP  125VAC(motor)                       3×10 ⁴ ops(ON/OFF=1s/9s)
600W  120VAC (LED-lampa)                 2,5×10 ⁴ ops (ON/OFF=1s/9s)

operera

skick

Omgivningstemperatur

-40℃~85℃/105℃

Fuktighet

5 % till 90 %

Uppsägning

PCB

Enhetsvikt

Ca. 12,5 g

Konstruktion

Plastförseglad、Fluxsäker
