Hem / Nyheter / Branschnyheter / FH66NE Series Högström Nytt Energirelä | 100A & 160A relä för solväxelriktare och industriell styrning
Eftersom förnybara energisystem och industriell automation fortsätter att utvecklas mot högre effekttäthet och högre effektivitet, förväntas nya energireläer inte bara leverera tillförlitlig kopplingsprestocha utan också utmärkt strömförande förmåga, hög elektrisk isolering och långsiktig driftstabilitet.

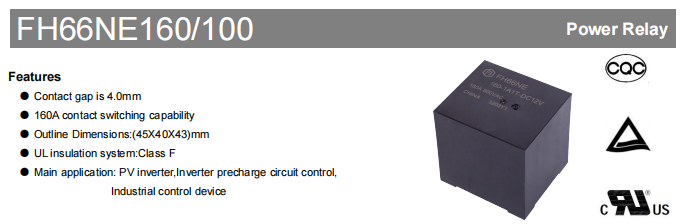

Utvecklad för att möta dessa krävande krav, Fanhar FH66NE Series Högström Nytt energirelä är speciellt utformad för solcellsväxelriktare, växelriktarförladdningskretsar och industriell styrutrustning. Serien innehåller för närvarande två modeller— FH66NE100 and FH66NE160 —erbjuder kontinuerlig bärström på 100A respektive 160A.
Båda modellerna är byggda på samma plattform och delar identiska övergripande dimensioner, monteringskonfiguration, spolalternativ och isoleringsprestanda. Denna enhetliga plattformsdesign gör det möjligt för utrustningstillverkare att välja rätt aktuell klassificering utan att göra om installationsstrukturen, vilket förenklar produktutvecklingen samtidigt som plattformens kompatibilitet för framtida uppgraderingar förbättras.
FH66NE-serien har framgångsrikt använts i volymproduktion i flera projekt för förnybar energi och industriell kontroll, vilket visar på dess tillförlitlighet i krävande kraftomkopplingstillämpningar.
Högisolerande design för förbättrad elsäkerhet
Elektrisk isolering är ett kritiskt krav för utrustning för förnybar energi som arbetar under högspänningsförhållanden. För att säkerställa tillförlitlig isolering och driftsäkerhet, har FH66NE-serien en högisolerande design som är lämplig för krävande effektstyrningstillämpningar.

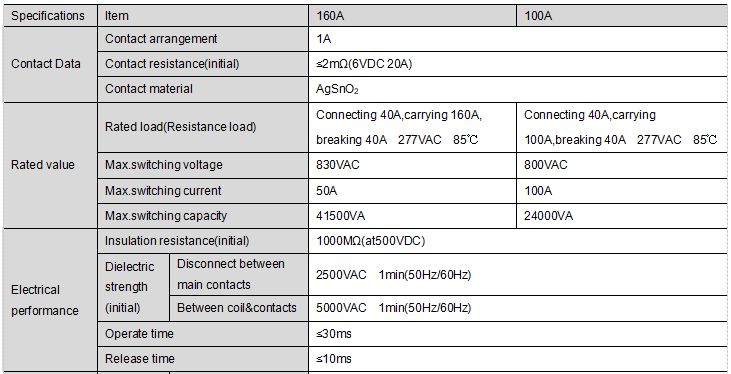

Reläet har en 4,0 mm kontaktgap , en dielektrisk styrka på 2500 VAC mellan öppna kontakter , och 5000 VAC mellan spolen och kontakterna . Dessutom ger reläet ett initialt isolationsmotstånd på 1000 MΩ vid 500 VDC och adopterar Klass F isolering, hjälper till att förbättra den elektriska isoleringen och systemets tillförlitlighet under långvarig drift.
Dessa elektriska egenskaper gör det möjligt för FH66NE-serien att möta isoleringskraven för solomriktare, växelriktarförladdningskretsar och industriella styrsystem, vilket ger ett pålitligt skydd för högspänningsströmbrytarapplikationer.
Pålitlig prestanda i krävande industriella miljöer
Förutom sin elektriska prestanda är FH66NE-serien designad för att leverera långsiktig tillförlitlighet under krävande driftsförhållanden. Reläet är lämpligt för applikationer där stabil prestanda är väsentlig, även i miljöer utsatta för temperaturvariationer, vibrationer och mekanisk påfrestning.

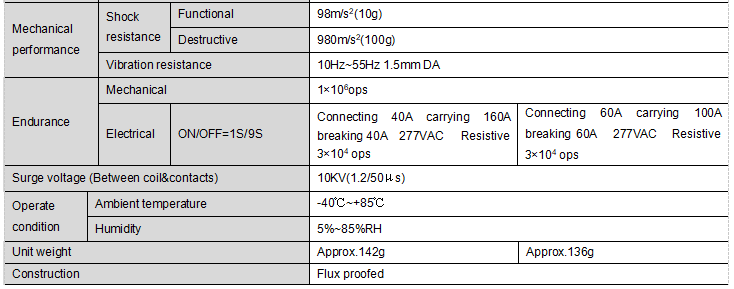

FH66NE-serien fungerar över ett brett omgivningstemperaturområde på -40°C till 85°C , vilket gör den lämplig för förnybara energisystem och industriell utrustning som används i olika klimat. Det erbjuder också en mekanisk livslängd på upp till 1 000 000 operationer och en elektrisk livslängd på 30 000 operationer under specificerade testförhållanden (40A PÅ / 40A AV, 277VAC resistiv belastning), vilket säkerställer pålitlig prestanda under produktens livslängd.
För att ytterligare förbättra hållbarheten är reläet utformat för att motstå vibrationer och mekaniska stötar som ofta förekommer i industriella applikationer. Dessa egenskaper gör FH66NE-serien till ett tillförlitligt val för utrustning som kräver stabil och kontinuerlig strömomkoppling under längre driftsperioder.
Flera spolespänningsalternativ för flexibel systemdesign

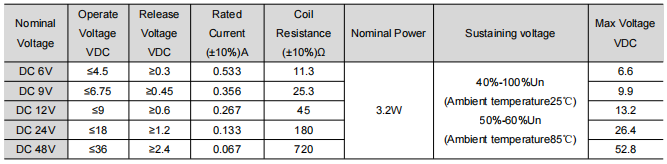

Olika styrsystem kräver olika spolspänningskonfigurationer. För att förenkla systemintegration är FH66NE-serien tillgänglig med flera DC-spolespänningsalternativ, inklusive 6VDC, 9VDC, 12VDC, 24VDC och 48VDC.
Varje spolealternativ är designat med en nominell effektförbrukning på 3,2W, vilket gör att ingenjörer kan välja den lämpligaste styrspänningen utan att byta reläplattform. Den standardiserade spoldesignen förbättrar inte bara kompatibiliteten med olika styrkretsar utan förenklar också produktutvecklingen för tillverkare som använder flera spänningsplattformar.
Med en gemensam relästruktur för alla spolalternativ hjälper FH66NE-serien till att minska designkomplexiteten samtidigt som den stöder flexibla systemkonfigurationer.
Kompakt plattformsdesign för enklare produktuppgraderingar
FH66NE100 och FH66NE160 delar samma plattformsdesign, vilket gör det lättare för tillverkare att utveckla produktfamiljer med olika aktuella betyg.

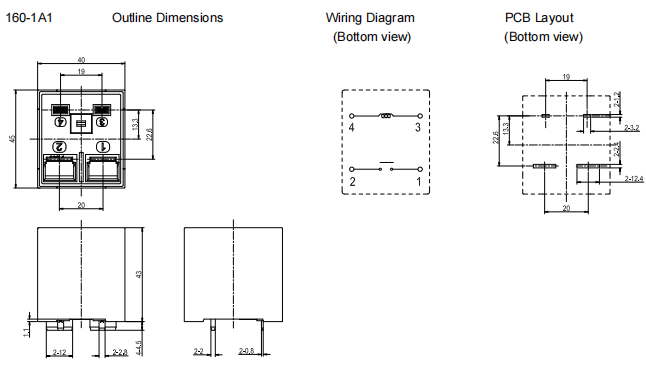

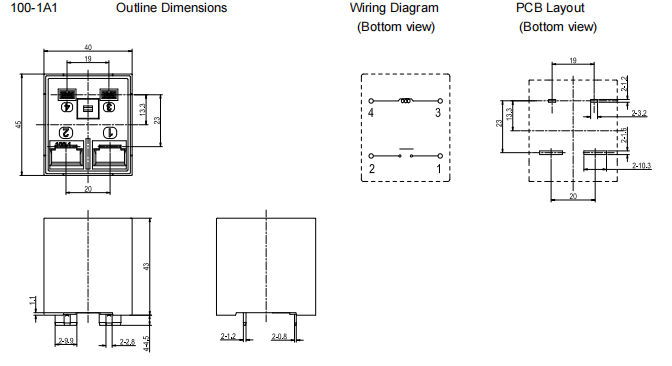

Båda modellerna har identiska yttermått på 45 × 40 × 43 mm, tillsammans med samma monteringskonfiguration, terminallayout, isoleringsprestanda och tillgängliga spolespecifikationer. Den primära skillnaden mellan de två modellerna är deras kontinuerliga bärströmsförmåga.
Denna gemensamma plattform tillåter utrustningstillverkare att uppgradera från 100A till 160A utan att göra om kretskortslayouten eller mekanisk installation. Som ett resultat kan utvecklingscykler förkortas, ingenjörskostnader minskas och produktstandardisering förbättras.
För tillverkare som söker skalbara lösningar över flera effektklasser erbjuder FH66NE-serien en effektiv och praktisk plattform.
Typiska applikationer
FH66NE-serien är designad för högströmsströmbrytarapplikationer och används i stor utsträckning i förnybar energi och industriella styrsystem där tillförlitlig växlingsprestanda och hög strömförande förmåga krävs.
Typiska tillämpningar inkluderar:
Inom dessa system används reläet vanligtvis för huvudströmbrytare, förladdningskretsstyrning och andra högströmskopplingsfunktioner, vilket hjälper till att förbättra systemets tillförlitlighet och driftsäkerhet.
Tack vare sin höga isoleringsprestanda, kompakta plattformsdesign och breda driftstemperaturområde är FH66NE-serien väl lämpad för krävande effektstyrningstillämpningar i modern energi- och industriutrustning.
Hur man väljer FH66NE100 eller FH66NE160
Eftersom FH66NE100 och FH66NE160 är utvecklade på samma plattform, beror valet av lämplig modell huvudsakligen på den erforderliga kontinuerliga bärströmmen för applikationen.
FH66NE100 rekommenderas för system som kräver en kontinuerlig bärström på upp till 100A, vilket gör den lämplig för standard fotovoltaiska växelriktare och industriell styrutrustning.
För applikationer som kräver högre strömkapacitet, såsom högeffekts solomriktare och energilagringssystem, ger FH66NE160 en ökad kontinuerlig bärström på 160A samtidigt som samma installationsdimensioner och elektriska gränssnitt bibehålls.
Eftersom båda modellerna delar samma mekaniska plattform kan tillverkare enkelt uppgradera produktens prestanda utan att göra om utrustningens struktur. Denna plattformskonsistens förenklar produktutveckling, förkortar designcykler och stödjer framtida produktexpansion.
Vanliga frågor
F1: Vad är FH66NE Series High Current New Energy Relay?
FH66NE-serien är ett högströms elektromagnetiskt New Energy Relay utvecklat av Fanhar Electronics för förnybar energi och industriella kontrollapplikationer. Serien inkluderar för närvarande FH66NE100 och FH66NE160, vilket ger 100A och 160A kontinuerliga strömförande alternativ samtidigt som samma plattformsdesign bibehålls. Den är i första hand utformad för solcellsinvertrar, inverterförladdningskretsar och industriell styrutrustning.
F2: Vilken kontaktkonfiguration använder FH66NE-serien?
FH66NE-serien har en 1 Form A (SPST-NO) kontaktkonfiguration med AgSnO₂-kontaktmaterial. Reläet ger en 40A klassificerad kopplingskapacitet, vilket gör det lämpligt för effektstyrningstillämpningar som kräver pålitlig kopplingsprestanda.
F3: Vilka är de mekaniska och elektriska livslängderna?
Under de specificerade testförhållandena ger FH66NE-serien:
- Mekanisk livslängd: Upp till 1 000 000 operationer
- Elektrisk livslängd: Upp till 30 000 operationer (40A PÅ / 40A AV, 277VAC resistiv belastning)
Dessa klassificeringar visar reläets förmåga att ge tillförlitlig långsiktig prestanda i krävande effektstyrningstillämpningar.
F4: Kan FH66NE100 och FH66NE160 ersättas direkt?
Eftersom båda modellerna delar samma mekaniska plattform, installationsmått, terminallayout och spolspecifikationer, bör valet baseras i första hand på den erforderliga kontinuerliga bärströmmen.
För tillämpningar som kräver högre strömkapacitet är FH66NE160 det rekommenderade valet. För system konstruerade kring en strömstyrka på 100A, erbjuder FH66NE100 den lämpliga lösningen.
F5: Vilka certifieringar har FH66NE-serien?
Enligt produktspecifikationen har FH66NE-serien erhållit UL/cUL-, TÜV- och CQC-certifieringar.
Dessa certifieringar visar att reläet uppfyller erkända säkerhetskrav och är lämpligt för industriell effektkontroll och tillämpningar för förnybar energi som kräver internationellt accepterade godkännanden.
