FH63NE 120A Nytt energirelä med hög strömstyrka – Designat för lagring av solceller och industriella strömförsörjningar

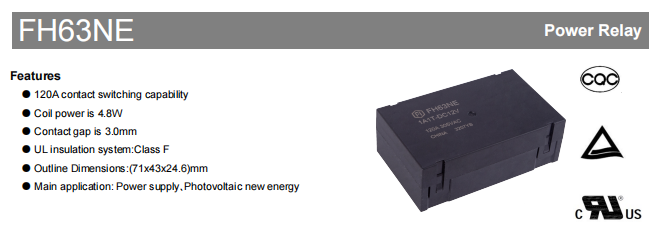

Den FH63NE är en högpresterande, högström nytt energirelä utvecklat av FANHAR för nya energi- och strömförsörjningssystem för fotovoltaiska (PV). Den har en 120A kontaktomkopplingskapacitet, dimensioner på 71 mm × 43 mm × 24,6 mm, ett klass F UL-isoleringssystem och ett kontaktgap på 3,0 mm. Med enastående elektrisk prestanda, robust säkerhetsdesign och omfattande internationella certifieringar har FH63NE blivit ett idealiskt val för krävande applikationer som PV-växelriktare, energilagringssystem och industriella strömförsörjningar.

Mot bakgrund av den snabba tillväxten inom den nya energiindustrin har den installerade kapaciteten hos PV-växelriktare och kraftomvandlingssystem (PCS) ökat markant, vilket driver efterfrågan på matchande nya energireläer. Som viktiga elektroniska kopplingskomponenter i laddningshögar för elbilar, PV-växelriktare och energilagringssystem måste nya energi-AC-reläer uppfylla stränga krav på hög spänning, hög ström, hög isoleringshållfasthet och lång elektrisk livslängd. FH63NE utvecklades precis som svar på denna branschtrend, och tillmötesgår effektivt marknadens akuta behov av reläer med hög strömstyrka och hög tillförlitlighet.

Viktiga elektriska specifikationer: belastningskapacitet, respons, isolering och kontaktmaterial

Hög belastningskapacitet

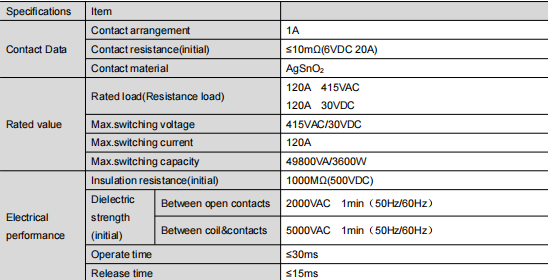

Den FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Snabb respons och lång livslängd

Den relä har en drifttid ≤30ms och släpptid ≤15ms för snabb respons. Mekanisk uthållighet är 1×10⁶ operationer. Den elektriska livslängden når också 1×10⁶ operationer under 85℃ omgivningstemperatur med 120A 415VAC resistiv belastning (ON/OFF = 1s/9s). Denna uthållighet är utmärkt bland liknande högströmsreläer och uppfyller de långsiktiga stabilitetskraven för PV-system.

Överlägsen isolering och dielektrisk styrka

Den FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Avancerat kontaktmaterial

Den FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Spolespecifikationer och energieffektiv design

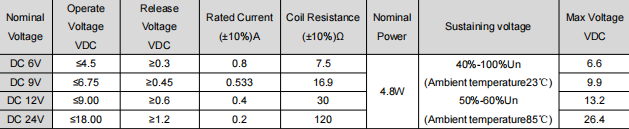

Den FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Urvalstips:

Den coil rated voltage should match the control system supply, considering power fluctuations.

För att minska spoluppvärmningen, använd hållspänningsfunktionen (40%~100% Un), men se till att hållspänningen inte är lägre än driftspänningen och inte överstiger den maximala kontinuerliga spänningen.

Spoleristansen ökar vid 85 ℃, och driftspänningen kommer att ändras i enlighet med detta; ger tillräcklig marginal i praktiska tillämpningar.

Säkerhetsgodkännanden och efterlevnad

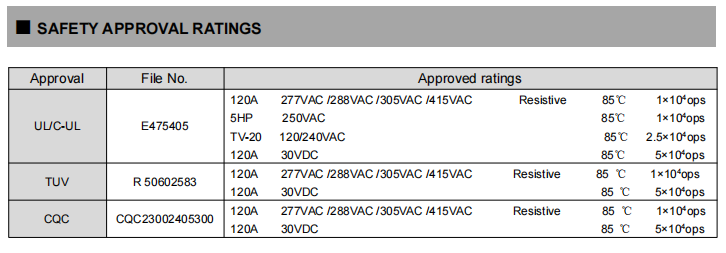

Den FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Miljöanpassningsförmåga och mekanisk prestanda

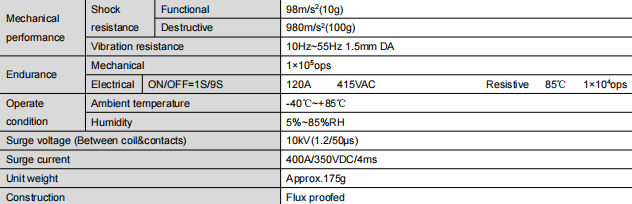

Den FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Den product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

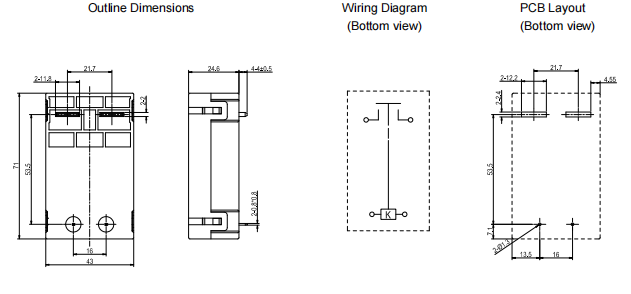

Mått och installationsanvisningar

Konturmått: 71×43×24,6 mm (L×B×H).

Stiftavstånd och PCB-layout: För dimensioner utan specificerade toleranser, ≤1 mm tolerans ±0,2 mm, 1 mm~5 mm tolerans ±0,3 mm, ≥5 mm tolerans ±0,5 mm; Ospecificerad tolerans för PCB-layout är alltid ±0,1 mm.

Lödning: Kopparbelastningsterminaler – rekommenderad lödtemperatur 260℃±5℃, tid 3–5 sekunder; undvik långvarig hög temperatur för att förhindra skador på spole eller kontakter.

Skydd: Fluxsäker struktur, resistent mot föroreningar av flussmedel med våglödning, men får inte nedsänkas i rengöringslösningsmedel.

Hantering: Undvik att tappa eller stöta utåt för att förhindra kontaktdeformation eller parameteravvikelse.

Typiska tillämpningsscenarier

Med sin 120A högströmskopplingskapacitet och höga tillförlitlighet används FH63NE främst i:

Ny solcellsenergi : Stöder PV-sträng och högströmsslinga, lämplig för säkerhetsfrånkoppling på AC-sidan i solenergisystem.

Strömförsörjning : Lastväxling för industriella nätaggregat och UPS-system.

EV Laddningshögar : Ström på/av-kontroll för laddningsutrustning för elfordon.

Dess breda driftstemperaturområde och utmärkta isolerings- och spänningsmotståndsdesign gör den särskilt lämplig för tuffa utomhus- och industrimiljöer.
