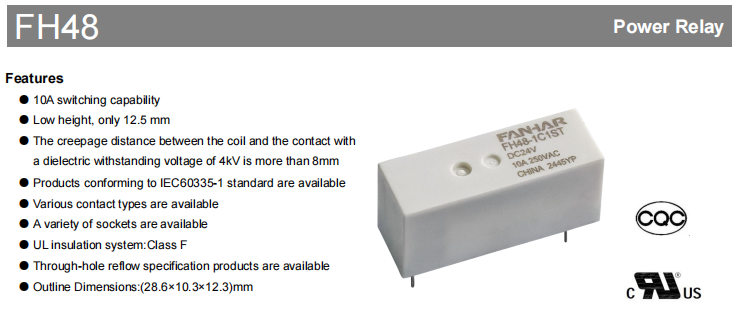

FH48 Industrirelä

Automationsutrustning, hushållsapparater och industriella styrsystem är alla beroende av reläer eftersom de är pålitliga och utrymmeseffektiva. Detta syfte är precis vad reläet i FH48-serien är designat för. Den integrerar hög växlingsförmåga. Den har också en ultratunn design. Den har isoleringsprestanda. Den har omfattande certifieringar. Detta ger ingenjörer en robust och kompakt lösning.

Kärnfördelar

Kärnan i FH48-serien ligger i dess exakta tekniska balans. Trots sina kompakta mått på 28,6×10,3×12,3 mm kan den växla belastningar upp till 10A. Dess ultralåga höjd på bara 12,5 mm är särskilt anmärkningsvärt, eftersom det frigör värdefullt utrymme för allt smalare elektroniska enheter och kretskortslayouter med hög densitet. Produkten använder en flödesresistent design eller en helt plastförseglad konstruktion, som effektivt stöter bort damm, fukt och skadliga gaser (som t.ex. temperaturspektrum från -40 ℃ till 85 ℃ och rymmer olika miljöer från renrum till industriella miljöer.

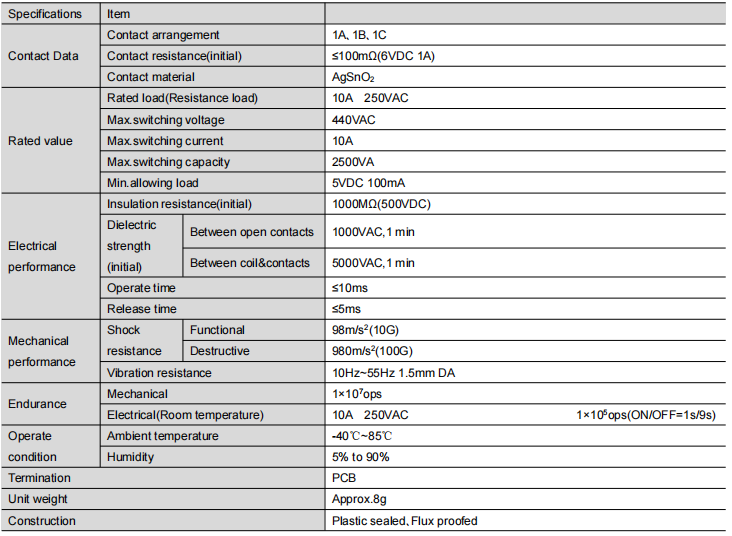

Viktiga tekniska parametrar och prestanda

Denna serie av reläer erbjuder enastående prestanda och pålitliga detaljer:

Elektrisk prestanda : Använder kontaktmaterial av silvertennoxid (AgSnO₂), som erbjuder stark motståndskraft mot bågerosion. Det initiala kontaktmotståndet är så lågt som ≤100mΩ, vilket säkerställer låg strömförbrukning och lång livslängd. Isolationsresistansen når 1000MΩ, och den dielektriska styrkan mellan spolen och kontakterna är 5000VAC, vilket säkerställer en robust säkerhetsbarriär.

Mekanisk och hållbarhet : Snabba drift- och släpptider (≤10ms / ≤5ms) säkerställer snabb respons. Mekanisk uthållighet är upp till 10 miljoner operationer. Under den nominella belastningen på 10A 250VAC når den elektriska uthålligheten också 10 miljoner operationer, vilket uppfyller behoven för långsiktig stabil drift.

Flexibel körning : Tillhandahåller ett omfattande utbud av spolspänningsalternativ från DC5V till DC60V, med strömförbrukning från 250mW till 300mW, vilket underlättar sömlös integration med olika styrkretsar.

Flexibel konfigurations- och urvalsguide

FH48-serien tillhandahåller mycket flexibla konfigurationer för att möta olika kretsdesignbehov:

Kontaktformulär : Erbjuder tre väsentliga konfigurationer: 1A (normalt öppen), 1B (normalt stängd) och 1C (växling).

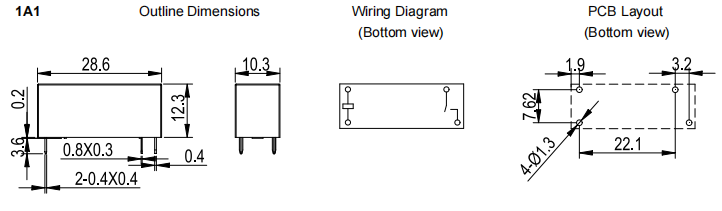

Monteringstyp : Många PCB-stiftkonfigurationer är anpassade (typ 1, 2, 3), med omfattande dimensionsscheman och ledningsriktlinjer som komplement till dem.

Skyddsnivå :Valet mellan standard flussmedelsbeständig typ och helt plastförseglad version beror på driftsmiljön.

Beställningskoden "FH48-1A1ST-XXXDC12V" indikerar tydligt typ, kontaktformulär, monteringssätt, konstruktion, kontaktmaterial och spolespänning, vilket underlättar noggrant val.

Säkerhetsgodkännanden och efterlevnad

Produkten har erhållit flera internationella vanliga säkerhetscertifieringar, inklusive:

UL / cUL (filnr. E475405)

TÜV (filnr R 50610371)

CQC (filnr. CQC23002412542)

Dessa certifieringar omfattar olika spänningsklasser och belastningsförhållanden, vilket visar att FH48-reläet följer rigorösa internationella säkerhetsstandarder och är lämpligt för användning på globala marknader, särskilt inom sektorer som hushållsapparater (IEC60335-1) och industriell kontroll.

Användningsområden

Tack vare sin pålitliga prestanda och kompakta design används reläet i FH48-serien i stor utsträckning i:

Hushållsapparater : Huvudstyrning eller strömbrytare i luftkonditioneringsapparater, tvättmaskiner, diskmaskiner, etc.

Industriell kontroll : Utgångsmoduler för programmerbara logiska styrenheter, motorstyrenheter och instrumentering.

Kraftutrustning : UPS-system, kraftdistributionsmoduler, smarta mätare.

Kommunikationsinfrastruktur: Basstationsutrustning, nätverksenergiadministration.

Nya energifordon : Kompletterande kretsar för batterihantering, laddningsreglering m.m.

Slutsats

Med sin elektriska prestanda, robusta mekaniska konstruktion, flexibla designalternativ och omfattande säkerhetscertifieringar har reläet i FH48-serien blivit det idealiska valet för applikationer som kräver hög tillförlitlighet och utrymmesbesparande design. Det är inte bara en komponent utan en viktig samarbetspartner för att garantera tillförlitlig och säker drift av din utrustning.
