Den FH37 relä är en högtillförlitlig kontrollkomponent byggd främst för svåra industriella situationer. Den integrerar en hög omkopplingskapacitet på upp till 15A, flexibla kontaktkonfigurationer, en robust mekanisk struktur och bekväma installationsfunktioner. Produkten har en flödessäker design och kommer med ett genomskinligt dammskydd, stöder flera installationslägen och är kompatibel med olika reläuttag. Det strävar efter att tillhandahålla en pålitlig, långvarig och lätt underhållbar lastkontrolllösning för industriella automationssystem. Denna specifikation ger en omfattande översikt över dess tekniska egenskaper och prestandaparametrar för att stödja ditt val och din applikation.
Kärnproduktens funktioner

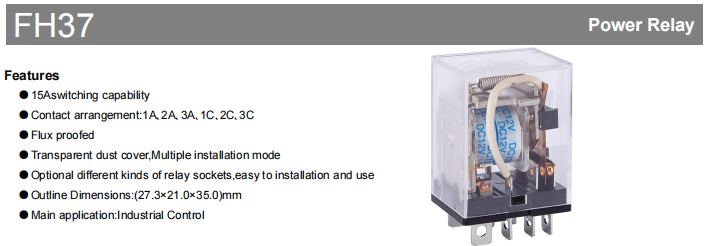

Den main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.
Den design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.
Detaljerade tekniska specifikationer

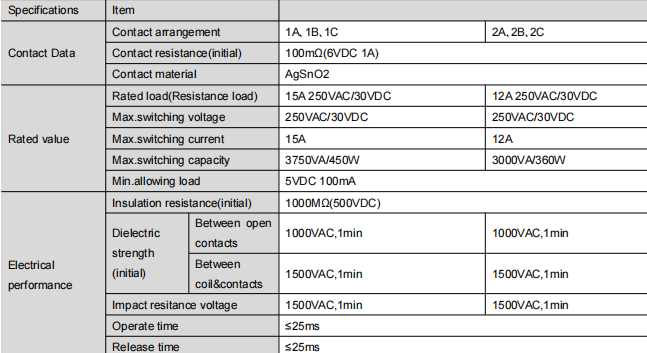

Elektrisk prestanda
Kontaktkonfigurationer: Tillgängliga i former som 1A, 1B, 1C, etc.
Initialt kontaktmotstånd: ≤ 100mΩ (mätt vid 6VDC, 1A).
Nominell belastning: 15A @ 250VAC / 30VDC (resistiv belastning).
Maximal kopplingsspänning: 250VAC / 30VDC.
Maximal kopplingsström: 15A.
Isolationsresistans: ≥ 1000MΩ (vid 500VDC).
Dielektrisk styrka:
Mellan öppna kontakter: 1000VAC i 1 minut.
Mellan spole och kontakter: 1500VAC i 1 minut.
Växlingshastighet: Drifttid ≤ 25 ms, släpptid ≤ 25 ms.
Elektrisk livslängd: 100 000 operationer vid nominell resistiv belastning (15A, 250VAC/30VDC), med en PÅ/AV-cykel på 1s/9s vid rumstemperatur.

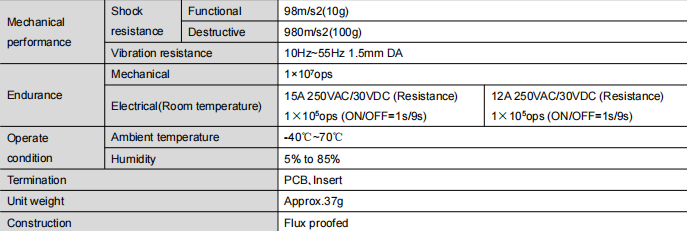

Mekanisk och miljömässig prestanda
Mekanisk livslängd: Upp till 10 000 000 operationer.
Stötmotstånd:
Funktionell: 98 m/s² (10g).
Destruktiv: 980 m/s² (100g).
Vibrationsmotstånd: 10Hz–55Hz, 1,5 mm DA.
Driftstemperatur: -40 ℃ till 70 ℃.
Driftfuktighet: 5 % till 85 % relativ luftfuktighet (icke-kondenserande).
Fysiska egenskaper
Terminaltyp: PCB-insättningsstil.
Vikt: Ca. 37 gram.
Konstruktion: Fluxsäker förseglad design.
Installations- och dimensionsinformation

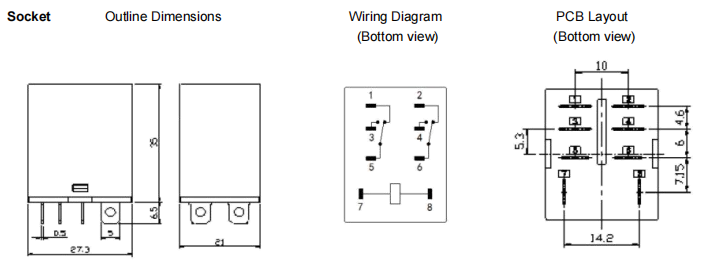

För detaljerade monteringshålspositioner och layoutmått, se produktritningarna (referensindex: [38, 113, 925, 346]).
Toleransnoteringar:
Översiktsdimensionstoleranser:
≤ 1 mm: ±0,2 mm
1 mm och <5 mm: ±0,3 mm
≥5 mm: ±0,5 mm
PCB-layouttoleranser (om inget annat anges): ±0,1 mm
Sammanfattning
Den FH37 series relay stands as a reliable foundation for industriell kontroll applikationer, tack vare dess höga kopplingskapacitet, exceptionella mekaniska och elektriska livslängd, starka miljömässiga motståndskraft och användarcentrerad installationsdesign. Den uppfyller inte bara de rigorösa kraven på tillförlitlig drift i tuffa miljöer utan förbättrar också systemunderhållbarheten genom sin transparenta och modulära arkitektur. När du väljer FH37 får du en grundläggande del till ditt kontrollsystem som håller och är stabilt.
