FH28-reläer: Högpresterande fordonselektronik och automationslösningar

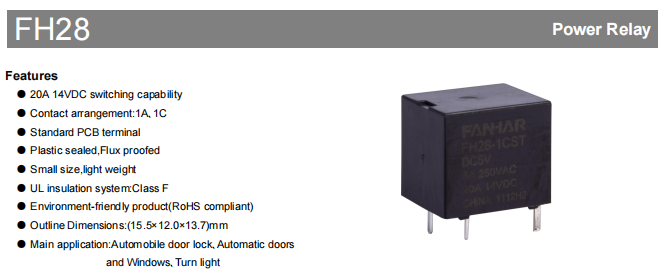

FH28-reläet är ett högpresterande PCB-monterat relä tillverkat av Zhejiang Fanhar Electronics Co., Ltd., avsett för bilelektronik och automationskontrollsystem.  Detta relä har en plastförseglad konstruktion, har en omkopplingskapacitet på 20A vid 14VDC, har kompakta dimensioner på 15,5 x 12,0 x 13,7 mm, väger cirka 6 gram och följer RoHS miljöbestämmelser.

Utmärkt elektrisk prestanda

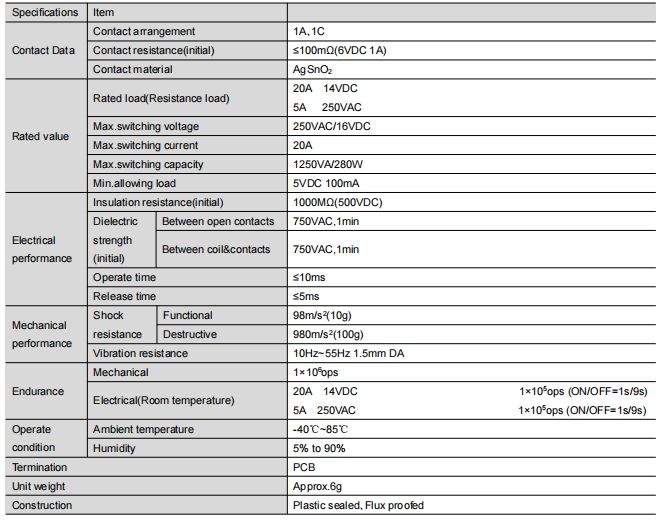

Kontaktegenskaper

Särskilda legeringskontaktmaterial används, och den initiala kontaktresistansen kontrolleras strikt inom 100 mΩ (testvillkor 6VDC 1A).

Lågt kontaktmotstånd säkerställer att signalöverföringsförlusten minimeras, speciellt lämplig för precisionskontrollsystem.

Kontaktytan är specialbehandlad för att effektivt förhindra ljusbågsbildning och förlänga livslängden.

Lastkapacitet

Dubbla klassificeringsdesign: 20A/14V DC och 5A/250V AC.

Maximal kopplingskapacitet upp till 1250VA/280W för att möta de flesta krav på fordonselektronik.

Minsta tillåtna belastning så låg som 5VDC/100mA, anpassad till små signalomkopplingsscenarier.

Isoleringsegenskaper

Initialt isolationsmotstånd upp till 1000MΩ (500VDC testspänning)

Interkontaktspänning som tål 750VAC i 1 minut utan haveri

UL klass F isoleringsklass för att säkerställa säkerhet och tillförlitlighet i högtemperaturmiljöer.

Svarshastighet

Snabb svarstid på ≤ 10 ms för sugtid och ≤ 5 ms för släpptid.

Särskilt lämplig för moderna bilelektroniksystem som kräver högfrekvensomkoppling.

Optimerad elektromagnetisk systemdesign säkerställer konsekvent drift

Robust och pålitlig mekanisk struktur

Den mekaniska designen av produkten återspeglar teknisk visdom:

Kompakt paket med måtten 15,5 x 12,0 x 13,7 mm och viktkontroll på 6 g, lämplig för applikationer med begränsad utrymme

Utmärkt vibrationsmotstånd, som tål 980m/s² (10g) stötar, anpassar sig till vibrationsmiljöer som bilar

Stabil prestanda i vibrationsmiljöer, arbetar tillförlitligt i frekvensområdet 10Hz~55Hz med en amplitud på 1,5 mm.

Plastförseglingsprocess förhindrar effektivt flödespenetration och förbättrar produktens långsiktiga tillförlitlighet.

Brett utbud av applikationsscenarier

FH28 reläer visar sitt värde på många områden:

Elektroniska system för fordon, idealiska för kontroll av dörrlås, blinkersystem, elfönsterhissar.

Inom området industriell automation är den lämplig för automatisk dörrkontroll, säkerhetsspärr och andra nyckelpositioner.

När det gäller hushållsapparater ger den tillförlitlig omkoppling för kontroll av smarta hem och automatiska gardinsystem.

Inom instrumentområdet spelar den en viktig roll som kärnkomponenten i signalomkopplingsmodulen.

Professionell urvalsvägledning

Urvalspunkter för olika tillämpningsscenarier:

Kontaktkonfiguration: 1A (normalt öppen) är lämplig för enkla kopplingskretsar och 1C (konvertering) är lämplig för scenarier som kräver kopplingsfunktioner.

Miljöanpassningsförmåga: Fluxsäker för rena miljöer, Plastförseglad för korrosiva gaser.

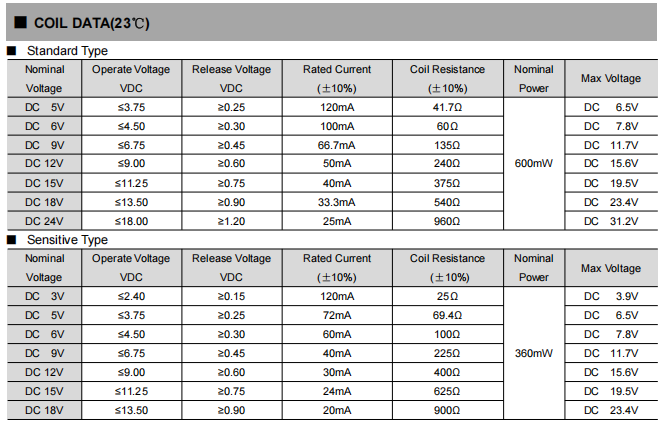

Spänningsmatchningsförslag: standardspole är lämplig för vanlig spänning, känslig spole (L-typ) är mer lämplig för lågspänningstillämpning.

Försiktighetsåtgärder vid installation: Miljöer med hög vibration kräver särskild uppmärksamhet vid fixeringsmetoder för att säkerställa tillförlitliga anslutningar.

Rigorös tillförlitlighetsverifiering

Produkten har genomgått rigorösa tester och verifieringar:

Lastlivstest: 100 000 operationer under DC14V/20A, över 1 miljon operationer under AC250V/5A.

Miljöanpassningstest: -40 ℃ ~ 85 ℃ temperaturcykel, 90% RH varm och fuktig miljö långtidsverifiering

Mekaniskt tillförlitlighetstest: 55Hz vibration, 10g stöt och andra svåra förhållanden verifiering.

Materialhållbarhetstest: kontaktmaterialet bibehåller fortfarande goda kontaktegenskaper efter långvarig användning.

Praktiska applikationsförslag

Försiktighetsåtgärder i tekniska tillämpningar:

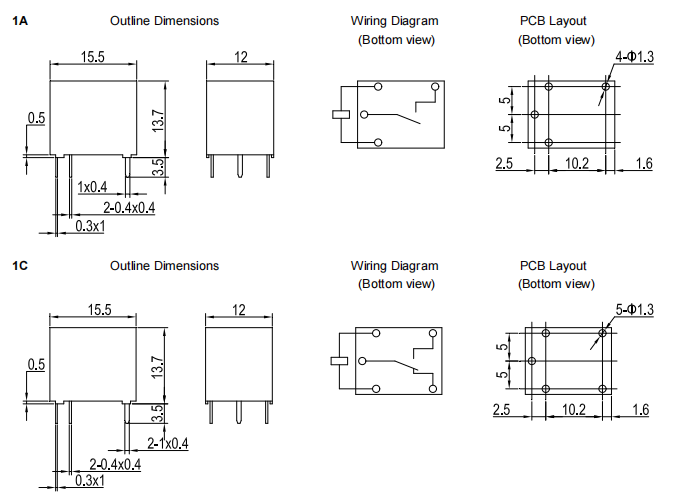

Följ noggrant måttritningarna när du designar kretskortet, med särskild uppmärksamhet på stiftavståndet på 10,2 mm.

Layouten bör göras med tillräckligt elektriskt spelrum, med hänsyn till behovet av värmeavledning för att undvika lokal överhettning.

Undvik att överskrida de maximala nominella parametrarna, undvik mekaniska stötar och fall.

Regelbundet underhåll för att kontrollera kontakttillståndet och hålla arbetsmiljön ren.

FH28-reläer håller på att bli ett viktigt val för fordonselektronik och industriella kontroller på grund av deras professionella prestandaparametrar och pålitliga kvalitetsprestanda. Genom kontinuerlig innovation tillhandahåller Zhejiang Fanhar Electronics tillförlitliga relälösningar till marknaden.
