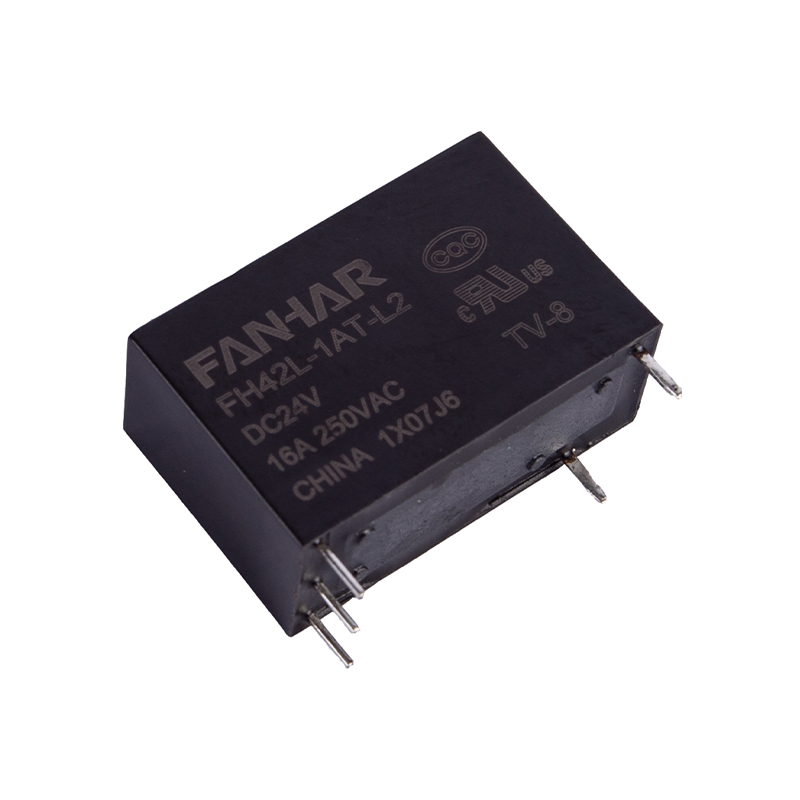

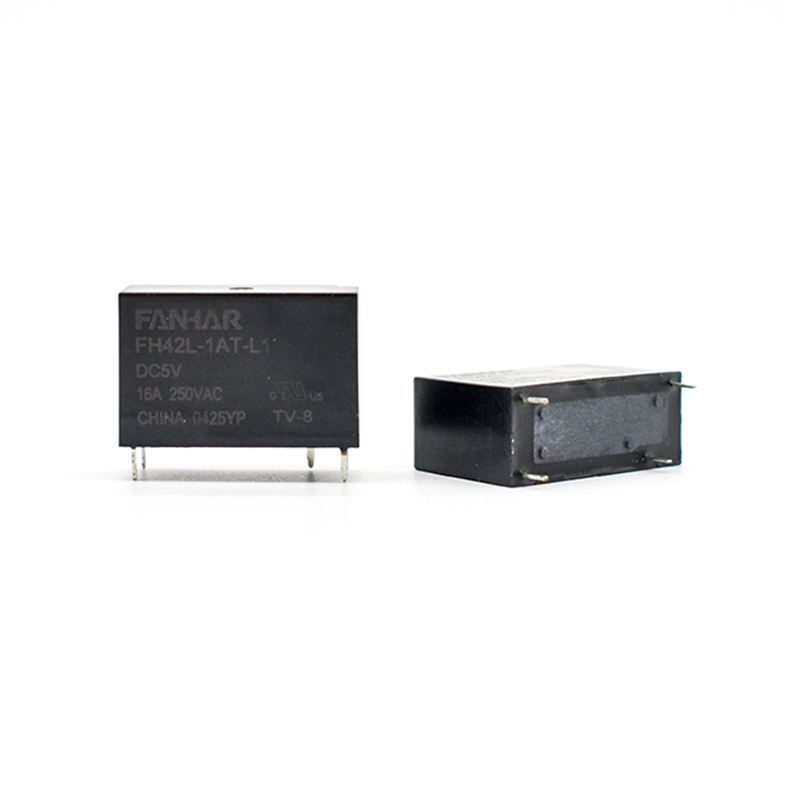

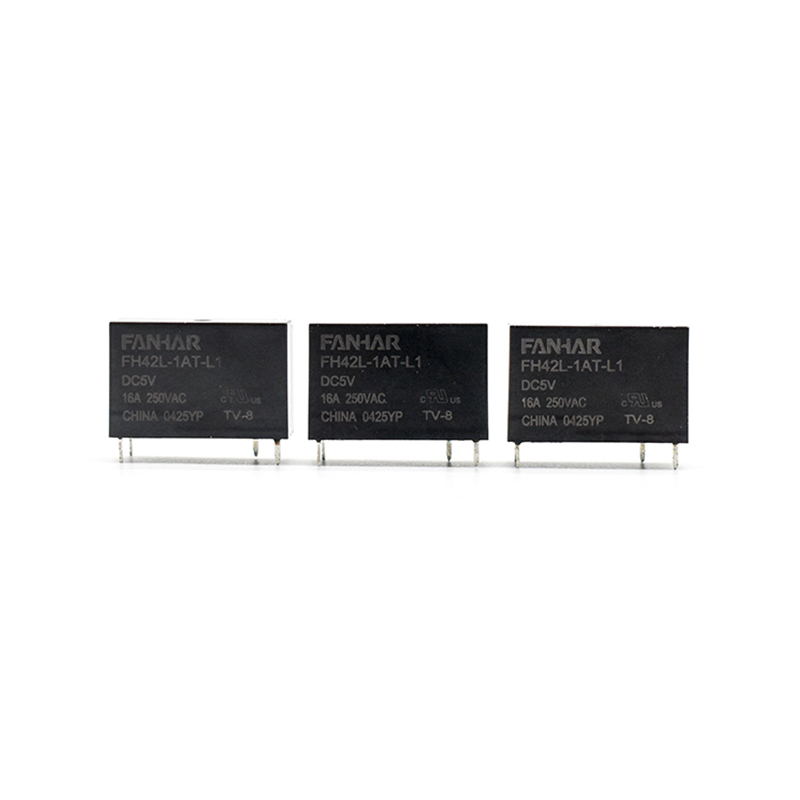

FH42L 16A 20A Låsrelä UL CQC-kompatibel

Specifikationer

Objekt

Kontaktuppgifter

Kontaktarrangemang

1A､1B

Kontaktmotstånd

≤50mΩ(6VDC 1A)

Kontaktmaterial

AgSnO ₂

Bedömt värde

Nominell belastning (motståndsbelastning)

16A 250VAC (standarder)

20A 250VAC

Max.kopplingsspänning

277VAC

Max.kopplingsström

20A

Max.kopplingskapacitet

4000VA

Min.tillåtande belastning

5VDC 100mA

Elektrisk prestanda

Isolationsmotstånd (initial)

1000MΩ(500VDC)

Dielektrisk styrka

(initial))

Mellan öppna kontakter

1000 VAC, 1 min

Mellan spole&kontakter

4000VAC,1 min

Ställ in tid

≤15 ms

Återställ tid

≤15 ms

Mekanisk prestanda

Chock

motstånd

Funktionell

98m/s ²

Destruktivt

980m/s ²

Vibrationsmotstånd

10Hz~55Hz 1,5 mm DA

Uthållighet

Mekanisk

1×10 ⁶ ops

Elektrisk (rumstemperatur)

16A  250VAC                                             9×10 ⁴ ops(ON/OFF=1s/9s)

20A 250VAC                                             5×10 ⁴ ops(ON/OFF=1s/9s)

600W 120VAC (LED-lampbelastning)              5×10 ⁴ ops(ON/OFF=1s/9s)

TV-8                                     2,5×10 ⁴ ops(ON/OFF=1s/9s)

Driftskick

Omgivningstemperatur

-40℃~85℃

Fuktighet

5 % till 90 %

Uppsägning

PCB

Enhetsvikt

Cirka 8 g

Konstruktion

Plastförseglad､Fluxsäker
