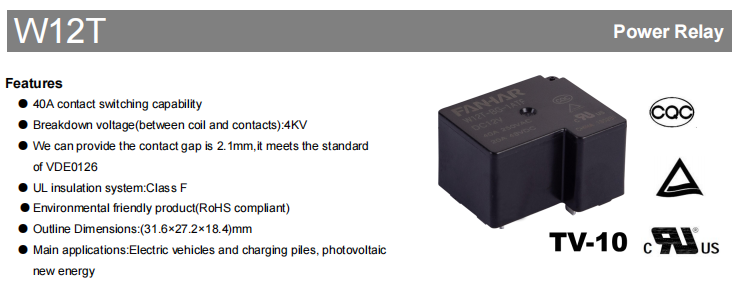

W12T 40A strömrelä | PCB-relä för elbilsladdning och solcellssystem

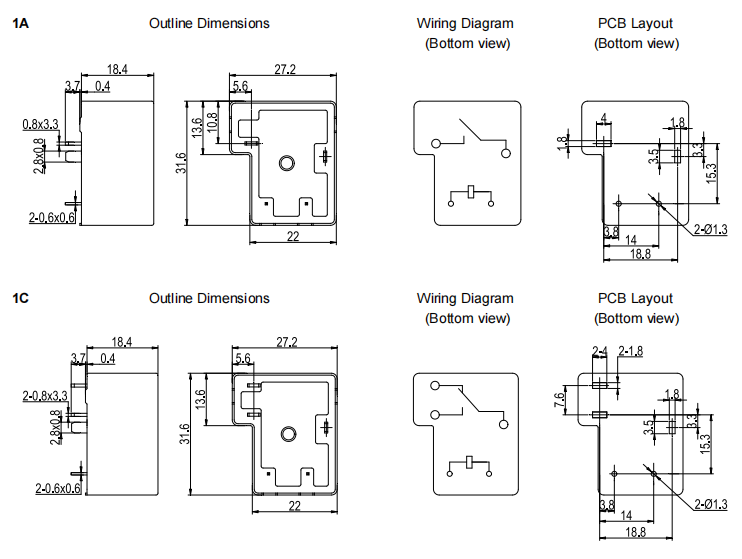

W12T är ett 40A strömrelä lanserat av FANHAR Electronics, designat för kraftfulla applikationer för kraftkontroll såsom elfordon, laddningshögar och solceller (PV) förnybara energisystem. Reläet har en 40A kontaktomkopplingsförmåga, en maximal dielektrisk motståndsspänning på 4000VAC mellan spole och kontakter, och ett valfritt kontaktgap på ≥2,1 mm. Samtidigt som den säkerställer högbelastningsbrytningsprestanda, uppfyller den också kraven på elektrisk isolering och säkerhet i ny energiutrustning. Med en kompakt PCB-monterad design mäter W12T endast 31,6 × 27,2 × 18,4 mm och finns tillgänglig i ett brett utbud av spolspänningsalternativ för att passa olika utrustningsdesignbehov. Det används ofta i nya energieffektkontrollsystem.

1. Produktegenskaper

40A högströmskopplingskapacitet
W12T har en nominell kontrollbelastning på 40A 250VAC. Standardtypen stöder 20A 30VDC DC-laster, medan BG-typen stöder 20A 48VDC DC-laster. Den maximala omkopplingskapaciteten når 10 000 VA, vilket uppfyller kraven på kraftkontroll för högeffektsutrustning.

Hög isoleringsprestanda för förbättrad systemsäkerhet
För att möta isoleringskraven för ny energiutrustning erbjuder W12T utmärkt elektrisk isolering:

Maximal dielektrisk motståndsspänning mellan spole och kontakter: 4000VAC

Dielektrisk motståndsspänning mellan kontakter (BG-typ): 2500VAC

Initialt isolationsmotstånd: 1000MΩ (vid 500VDC)

Överlägsen isoleringsprestanda bidrar till förbättrad driftsäkerhet och tillförlitlighet.

Valfri kontaktgap ≥2,1 mm
W12T BG-typen ger ett kontaktgap på ≥2,1 mm, vilket uppfyller den europeiska fotovoltaiska standarden VDE0126. Detta möter efterfrågan på större kontaktisoleringsavstånd i vissa PV-systemapplikationer.

Kontaktmaterial av hög kvalitet
W12T serien använder AgSnO₂ (silver-tennoxid) som kontaktmaterial. AgSnO₂ uppvisar utmärkt motståndskraft mot bågeerosion, låg och stabil kontaktmotstånd, god värmeledningsförmåga och enastående antisvetsningsprestanda. Det minskar effektivt ljusbågsbildning och förlänger reläets livslängd.

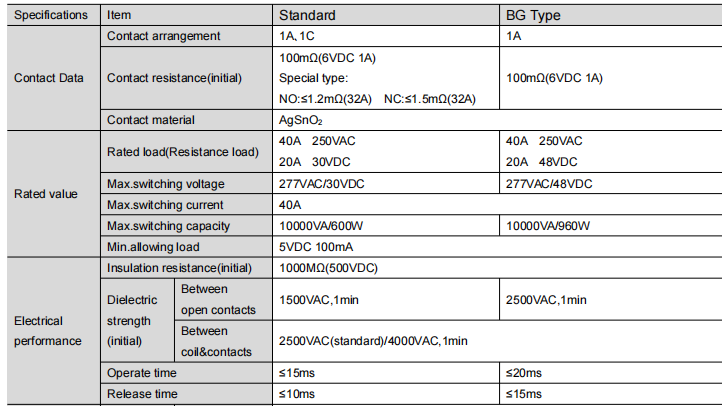

2. Prestandaparametrar

Brett utbud av spolspänningsalternativ
För att tillgodose olika konstruktioner av styrsystem är W12T tillgänglig i flera spolspänningar, inklusive:
[Se spolspecifikationstabellen i originaldatabladet]

Standardtyp spole märkeffekt: 900mW

BG typ spole märkeffekt: 1400mW

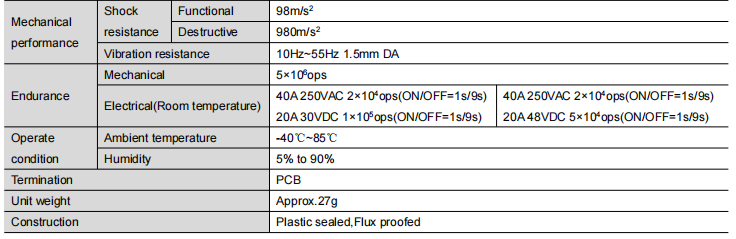

Stabil och pålitlig mekanisk och elektrisk prestanda
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mekanisk livslängd: 5 miljoner operationer

Elektrisk livslängd:

40A 250VAC: 20 000 operationer

20A 30VDC (standardtyp): 100 000 operationer

20A 48VDC (BG-typ): 50 000 operationer

Drifttid (standardtyp): ≤15ms

Utgivningstid (standardtyp): ≤10ms

Drifttemperaturområde: -40°C till 85°C , lämplig för olika industriella och nya energiutrustningstillämpningar.

Flera säkerhetsgodkännanden

W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Dessa certifieringar täcker 40A AC-last och 20A DC-lastapplikationer, vilket stödjer produktanvändning på olika marknader.

3. Typiska användningsområden

Enligt produktdatabladet används W12T främst i:

Elfordon (EV)

Nya laddhögar för energifordon

Utrustning för fotovoltaisk (PV) förnybar energi

Dess höga strömkopplingsförmåga och isoleringsprestanda uppfyller kraven för effektreglering för ovanstående applikationer.

4. Varför välja W12T Power Relay?

Som ett 40A strömrelä designat för den nya energisektorn kombinerar W12T hög belastningskapacitet, isoleringsprestanda och tillförlitlighet. Viktiga fördelar inkluderar:

40A AC lastomkopplingskapacitet

Upp till 4000VAC dielektrikum klarar spänning mellan spole och kontakter

Valfritt kontaktgap ≥2,1 mm, kompatibel med VDE0126 PV-standard

Brett utbud av spolespänningar från 5V till 110VDC

UL klass F isoleringssystem

Drifttemperaturområde -40°C till 85°C

Certifierad av UL, TÜV, CQC, etc.

Lämplig för elfordon, laddningshögar, solceller och andra nya energitillämpningar

5. Sammanfattning

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
