W12-relä – 40A högpresterande strömrelä för industriell styrning och PV-växelriktare

I den moderna världen av industriell automation och förnybar energi är prestandan hos kraftreläer avgörande för utrustningens stabilitet och effektivitet. Den W12 relä , med sin enastående prestanda och tillförlitlighet, är det idealiska valet för industriell styrning och PV-inverterapplikationer. Nedan hittar du en detaljerad beskrivning av W12-reläet, vilket ger dig en inblick i dess funktioner och fördelar.

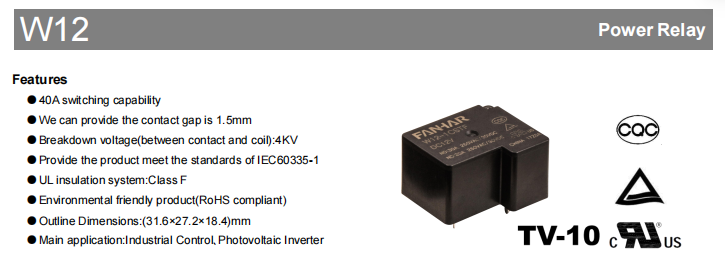

Produktegenskaper

40A omkopplingskapacitet: W12-reläet kan hantera strömbelastningar på upp till 40A, vilket möter rigorösa industriella behov.

Hög genombrottsspänning: 4KV genombrottsspänningen (mellan kontakter och spole) garanterar säkerhet och tillförlitlighet.

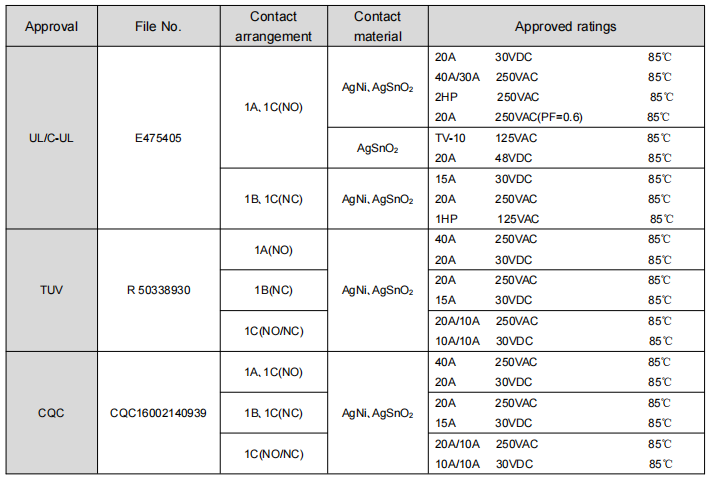

Internationell standard: Produkten uppfyller standarden IEC60335-1, vilket säkerställer dess lämplighet för den globala marknaden.

Miljövänlig design: RoHS-kompatibel, miljövänlig och miljövänlig.

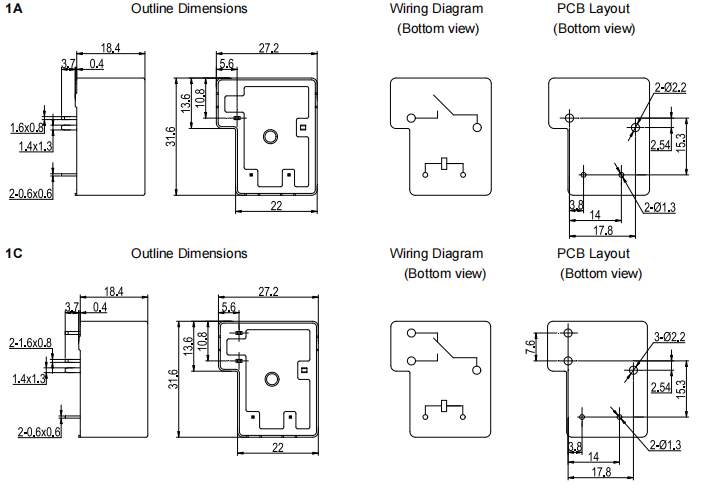

Kompakt storlek: De yttre måtten är (31,6 x 27,2 x 18,4) mm, vilket gör den enkel att integrera i olika enheter.

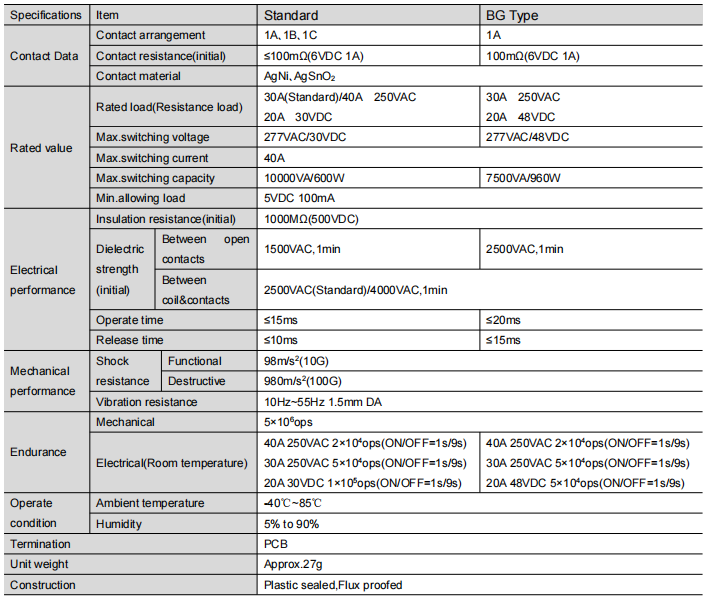

Produktparametrar

Kontaktformulär: 1A (en uppsättning normalt öppna), 1B (en uppsättning normalt stängda), 1C (en uppsättning av konvertering), för att anpassa sig till olika kretsdesignbehov.

Den första kontaktresistansen bör inte överstiga 100mΩ (6VDC 1A) för att säkerställa effektiv strömöverföring.

Kontaktmaterial: AgNi och AgSnO2 används för att ge hög konduktivitet och uthållighet.

Belastningsklass: Kontrolllast (resistiv) 30A (standard) / 40A 250VAC, 20A 30VDC max. kopplingsspänning 277VAC/30VDC, max. kopplingsström 40A, max. kopplingskapacitet 10000VA/600W.

Prestandaöversikt

Isolationsresistans: initialt värde upp till 1000MΩ (500VDC), ger stark elektrisk isolering.

Dielektrisk hållspänning: 1500VAC mellan frånskiljande kontakter, 1 minut, 2500VAC (standard) / 4000VAC mellan kontakter och spole, 1 minut.

Åtgärdstid: Absorptionstiden är inte mer än 15ms, släpptiden är inte mer än 10ms, vilket säkerställer snabb respons.

Mekanisk prestanda: klarar upp till 98m/s²(10G) stabilitet och 980m/s²(100G) styrka, samt 10Hz~55Hz 1,5mm dubbelamplitud vibrationstest.

Hållbarhet: Mekanisk livslängd upp till 5 x 10^6 operationer, elektrisk livslängd upp till 2 x 10^4 operationer under specifika förhållanden (ON/OFF = 1s/9s).

Användningsområden

Industriell styrning: för styrning av motorer och annan mekanisk utrustning på produktionslinjer för att säkerställa effektiv drift av industriell automation.

Fotovoltaiska växelriktare: används i solcellssystem för styrning och omvandling av ström för att förbättra energianvändningens effektivitet.

Smart Grid: används i smarta nätsystem för intelligent distribution och hantering av ström.

Laddningsstationer för elfordon: I laddstationer för elfordon, används för att kontrollera strömmen under laddningsprocessen för att säkerställa säkerhet och effektivitet.

Automationsutrustning: i olika automationsutrustningar för exakt styrning av ström och spänning.

Slutsats

W12-reläet är valet för industriell styrning och solcellsväxelriktarutrustning på grund av dess utmärkta prestanda och breda användningsområde. Oavsett om den arbetar i extrema temperaturer eller i applikationer som kräver omkoppling av hög ström, ger W12 en stabil och säker lösning. Kontakta Zhejiang Fanhar Electronics Co., Ltd. idag för att lära dig mer om W12 och låt vårt professionella team hjälpa dig att välja den relämodell som bäst passar din applikation. Tillsammans, låt oss gå mot en mer effektiv och pålitlig framtid för industriell automation.
