W11-seriens strömrelä: 10A hög växlingsförmåga, 200 mW ultralåg spolströmförbrukning, 5 kV hög motstå spänning

I modern industriell automation och smarta hemapplikationer är reläprestanda avgörande för utrustningens stabilitet och effektivitet. Den W11 relä , med sin enastående prestanda och tillförlitlighet, är ett idealiskt val för industriell kontroll , smarta hem och 5G-kommunikationsströmhantering. Nedan finns en detaljerad introduktion till W11-reläet, som hjälper dig att förstå dess funktioner och fördelar.

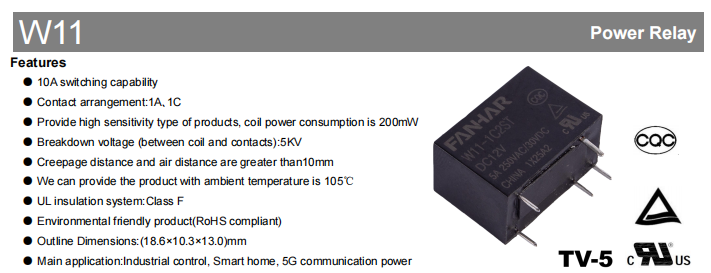

Produktegenskaper

10A omkopplingsförmåga: W11-reläet kan hantera strömbelastningar upp till 10A, vilket möter behoven för olika industri- och hushållsapplikationer.

Hög genombrottsspänning: En 5kV genomslagsspänning (mellan spole och kontakter) säkerställer extremt hög säkerhet och tillförlitlighet.

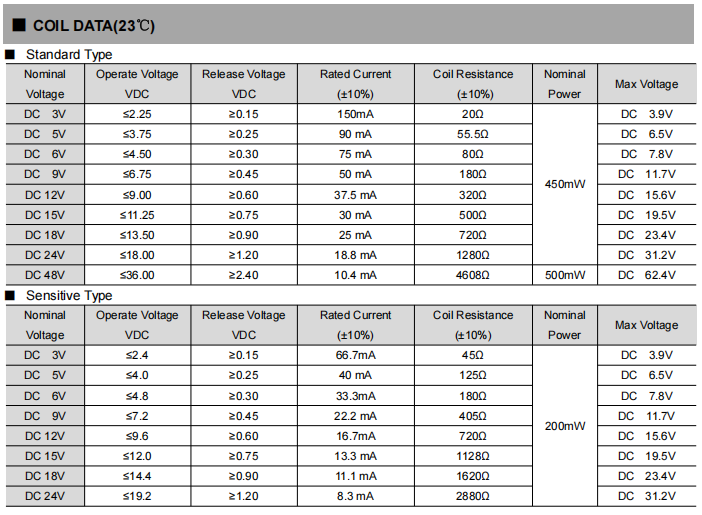

Hög känslighet: En högkänslig version finns tillgänglig med spoleströmförbrukning så låg som 200mW och snabb svarstid.

Miljövänlig design: RoHS-kompatibel, miljövänlig.

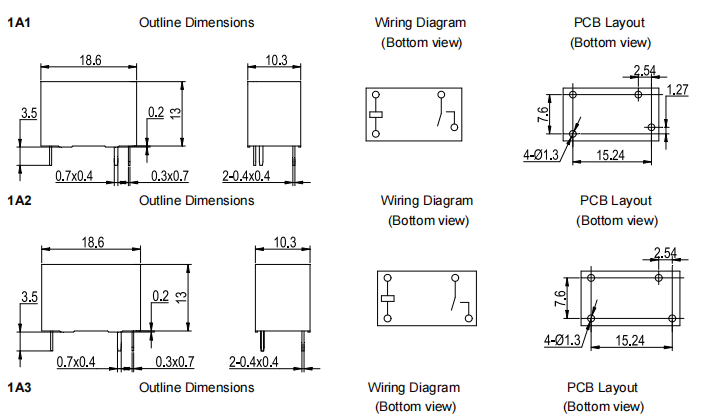

Kompakta mått: Små konturmått (18,6 × 10,3 × 13,0 mm) gör det enkelt att integrera i olika enheter.

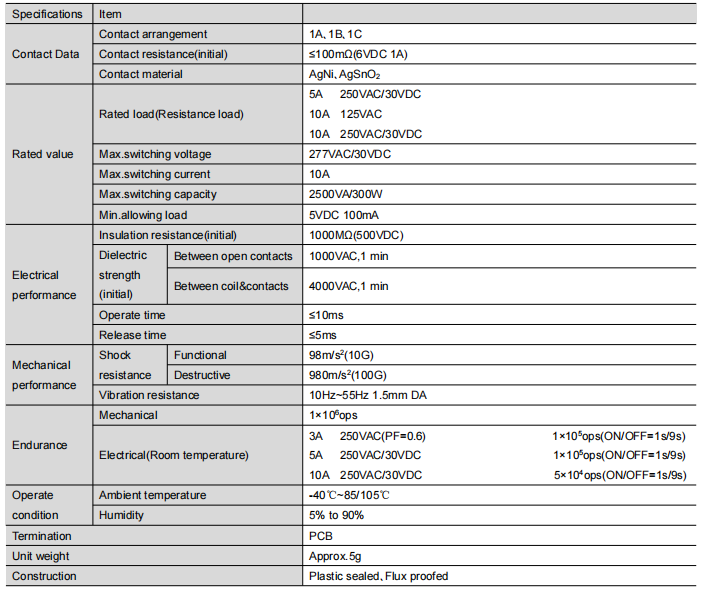

Produktparametrar

Kontaktarrangemang: 1A (en Form A, SPST-NO) och 1C (en Form C, SPDT) för att passa olika kretsdesignkrav.

Kontaktmotstånd (initial): ≤100mΩ (vid 6VDC 1A), vilket säkerställer effektiv strömöverföring.

Kontaktmaterial: AgNi och AgSnO₂, ger utmärkt ledningsförmåga och hållbarhet.

Nominell belastning: 5A 250VAC/30VDC, 10A 125VAC; maximal omkopplingsspänning 277VAC/30VDC; maximal omkopplingsström 10A; maximal omkopplingskapacitet 2500VA/300W; minsta tillåtna belastning 5VDC 100mA.

Prestandaöversikt

Isolationsmotstånd (initial): Upp till 1000MΩ (vid 500VDC), vilket ger stark elektrisk isolering.

Dielektrisk styrka (initial): 1000VAC i 1 minut mellan öppna kontakter; 4000VAC i 1 minut mellan spole och kontakter.

Drifttid: ≤10ms; Släpptid: ≤5ms, vilket säkerställer snabb respons.

Mekanisk prestanda: Tål funktionella stötar på 98m/s² (10G) och destruktiva stötar på 980m/s² (100G); vibrationsmotstånd på 10Hz~55Hz med 1,5 mm dubbel amplitud.

Uthållighet: Mekanisk livslängd upp till 1×10⁶ operationer; elektrisk livslängd upp till 1×10⁵ drift under specificerade förhållanden (ON/OFF = 1s/9s).

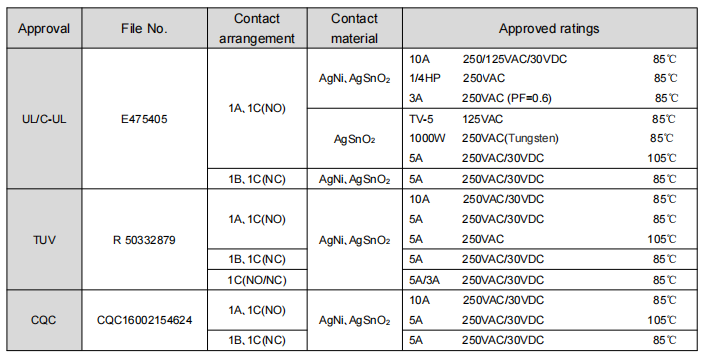

Kompletta säkerhetsgodkännanden

W11-seriens relä har erhållit flera internationella säkerhetsgodkännanden, vilket underlättar global försäljning:

UL/C-UL (E475405): Godkänd för bland annat 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) och 5A 250VAC/30VDC (105℃).

TUV (R 50332879): Godkänd för 10A 250VAC/30VDC (85℃) och 5A klassificeringar.

CQC (CQC16002154624): Godkänd för 10A 250VAC/30VDC (85℃) och 5A 250VAC/30VDC (105℃).

Typiska applikationer

Industriell kontroll : Används för att styra motorer och andra maskiner på produktionslinjer.

Smart hem : Ger stabil strömkontroll i smarta apparater.

5G kommunikationskraft: Erbjuder effektiv strömväxling i 5G basstations strömhantering.

Slutsats

W11-reläet, med sin enastående prestanda och breda utbud av applikationer, är ett idealiskt val för industriell kontroll och smarta hemenheter. Oavsett om den arbetar under extrema temperaturer eller i applikationer som kräver omkoppling av hög ström, ger W11 en stabil och säker lösning. Kontakta oss idag för att lära dig mer om W11, och låt vårt professionella team hjälpa dig att välja den relämodell som passar bäst för din applikation. Låt oss tillsammans gå mot en mer effektiv och pålitlig framtida för intelligent styrning.
