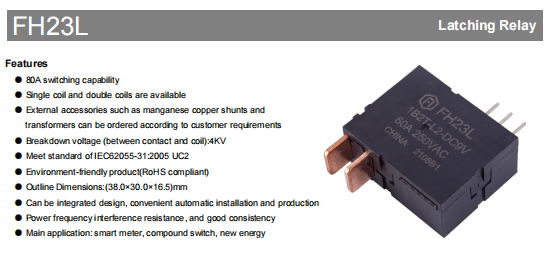

Den FH23L är en hög prestanda elektriskt låsrelä designad för smarta mätare, sammansatta växlar och nya energitillämpningar. Med en kraftfull omkopplingskapacitet på 80A och utmärkt elektrisk prestanda bibehåller FH23L stabil drift i tuffa miljöer och uppfyller kraven i IEC62055-31:2005 UC2-standarden.

Kärnfördelar

Energieffektiv: Magnetisk retentionsdesign kräver elektrisk energi endast under växlingstillstånd, vilket avsevärt minskar energiförbrukningen

Ultrabelastning: 80A maximal kopplingsström, 15 000 VA kopplingskapacitet, möter hög effektbehov

Långvarig: Mekanisk livslängd upp till 100 000 cykler, elektrisk livslängd 5 000 cykler (UC2-standard)

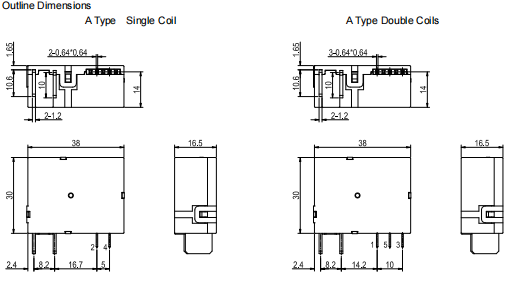

Kompakt design: Kompakt storlek på 38,0 x 30,0 x 16,5 mm, lätt för automatisering Installation

Miljööverensstämmelse: RoHS-kompatibel, grön produkt

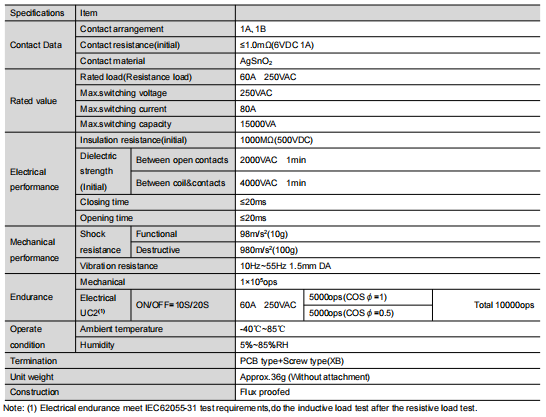

Tekniska parametrar

Elektriska egenskaper

Kontaktmotstånd: ≤1.0mΩ (startvärde)

Isolationsmotstånd: 1000MΩ (500VDC)

Spänningshållfasthet: 2000VAC (1 minut)

Växlingstid: ≤20ms (stäng/koppla från)

Miljöanpassning

Driftstemperatur: -40℃~85℃ Brett temperaturområde

Fuktighetsområde: 5% ~85%RH

Vibrationsmotstånd: 10Hz~55Hz, 1,5 mm amplitud

Slagtålighet: Funktionell 98m/s²(10g), Destruktiv 980m/s²(100g)

Mångsidiga konfigurationer

Den FH23L provides flexible configuration options to meet the needs of different applications:

Alternativ för spoltyp

Single Coil Version: platsbesparande, förenkla kabeldragningen

Dual Coil Version: oberoende kontroll av öppning och stängning, mer tillförlitlig drift Pålitlig

Spänningsspecifikation

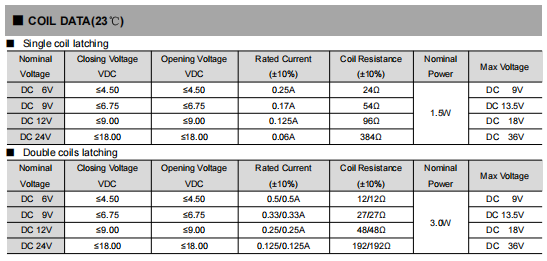

Stöder en mängd olika DC-spänningar: 6V/9V/12V/24V, varje spänningsspecifikation ger detaljerade blockerings-/frigöringsspänningsparametrar

Valfria tillbehör

Externa tillbehör som mangan-koppar shuntar och transformatorer är tillgängliga enligt kundernas krav

Typiska tillämpningsscenarier

Smart mätsystem: exakt kontroll, drift med låg energiförbrukning

Ny energiutrustning: solväxelriktare, styrsystem för vindkraft

Sammansatt kopplingsenhet: hög tillförlitlighet Kretskoppling

Smart hemsystem: DIN-skena montering, platsbesparande

Rekommendationer för installation och användning

Rekommenderad drivspänning är 1~1,5 gånger märkspänningen

Pulsbredd ≥50ms, undvik långvarig energitillförsel (mer än 1 minut)

Punktlödning rekommenderas för belastningsterminalerna, undvik återflödeslödning eller våglödning

Bekräfta reläernas status före användning och återställ vid behov

Anpassad service

FH23L stöder personlig anpassning, inklusive kontaktmaterial, PCB-monteringstyp, spolkonfiguration, etc. Vårt ingenjörsteam kan ge dig professionell teknisk support och lösningar.

Kontakta oss idag för den optimala konfigurationen av FH23L elektriska låsreläer, vilket ger pålitliga kopplingslösningar för din smarta mätare och nya energiprojekt!

Den FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
